Installation de Lenovo Processor Neptune® Core Module

Suivez les instructions de cette section pour installer le Processor Neptune® Core Module. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

Consignes de sécurité concernant le câble du module de détecteur de fuite
S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour faire en sorte de travailler en toute sécurité.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
  • Selon la configuration concernée, il est possible que le matériel diffère un peu des illustrations figurant dans la présente section.

Préparez les tournevis suivants afin de pouvoir installer et retirer correctement les vis correspondantes.
Liste des types de tournevis dynamométriquesType de vis
Tournevis Torx T20Vis Torx T20

Procédure

  1. Si vous remplacez un processeur et réutilisez la plaque froide.
    1. Retirez l’étiquette d’identification du processeur de la plaque froide et remplacez-la par la nouvelle étiquette fournie avec le processeur de remplacement.
    2. S’il reste de la pâte thermoconductrice sur le plaque froide, essuyez-la en partant du bas de la plaque froide à l’aide d’un tampon de nettoyage imbibé d’alcool.
  2. Si vous remplacez la plaque froide et réutilisez le processeur.
    1. Retirez l’étiquette d’identification du processeur de l’ancienne plaque froide et placez-la sur la nouvelle plaque froide au même endroit.
      Remarque
      Si vous ne parvenez pas à retirer l’étiquette et à la placer sur la nouvelle plaque froide, ou si l’étiquette est endommagée lors du transfert, inscrivez à l’aide d’un marqueur indélébile le numéro de série figurant sur l’étiquette d’identification du processeur sur la nouvelle plaque froide, à l’emplacement où devrait se trouver l’étiquette.
  3. Installez le processeur.
    1. Faites glisser le support de processeur dans le support des glissières.
    2. Appuyez sur le support des glissières jusqu’à ce que les loquets bleus s’enclenchent.
    3. Fermez le cadre de retenue.
    4. Utilisez un tournevis Torx T20 pour serrer la vis.
    Figure 1. Installation d'un processeur
    Installing a processor
  4. Appliquez la nouvelle pâte thermoconductrice sur le dessus du processeur avec une seringue en formant quatre points régulièrement espacés, chaque point consistant d’environ 0,1 ml de pâte thermoconductrice.
    Figure 2. Application de pâte thermoconductrice
    Applying thermal grease

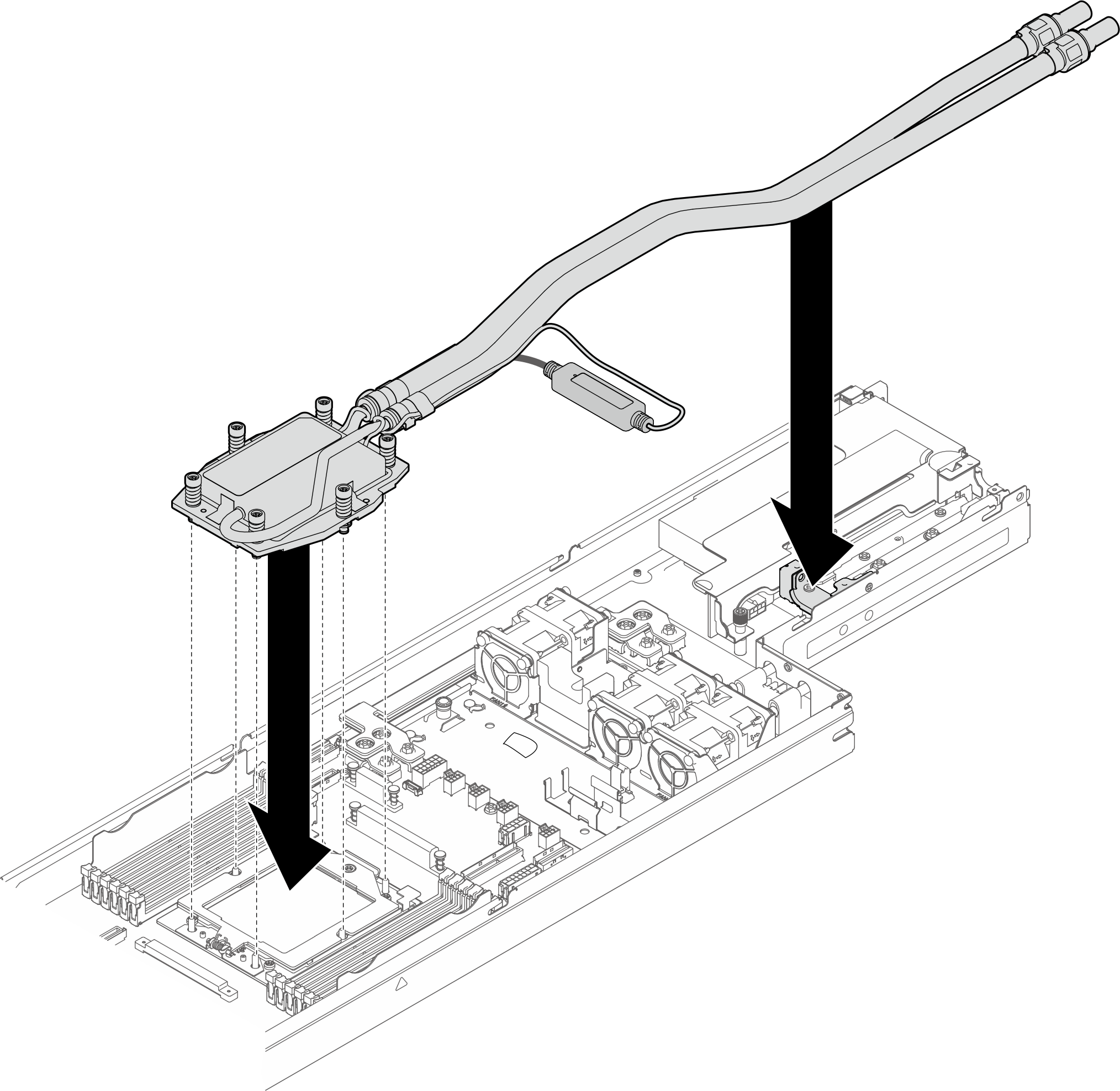

  5. Installez le Processor Neptune® Core Module.
    1. Alignez la plaque froide sur le socket du processeur. Ensuite, avec minutie, abaissez le module Processor Neptune® Core Module dans le châssis.
      Figure 3. Positionnement du module
      Place the module

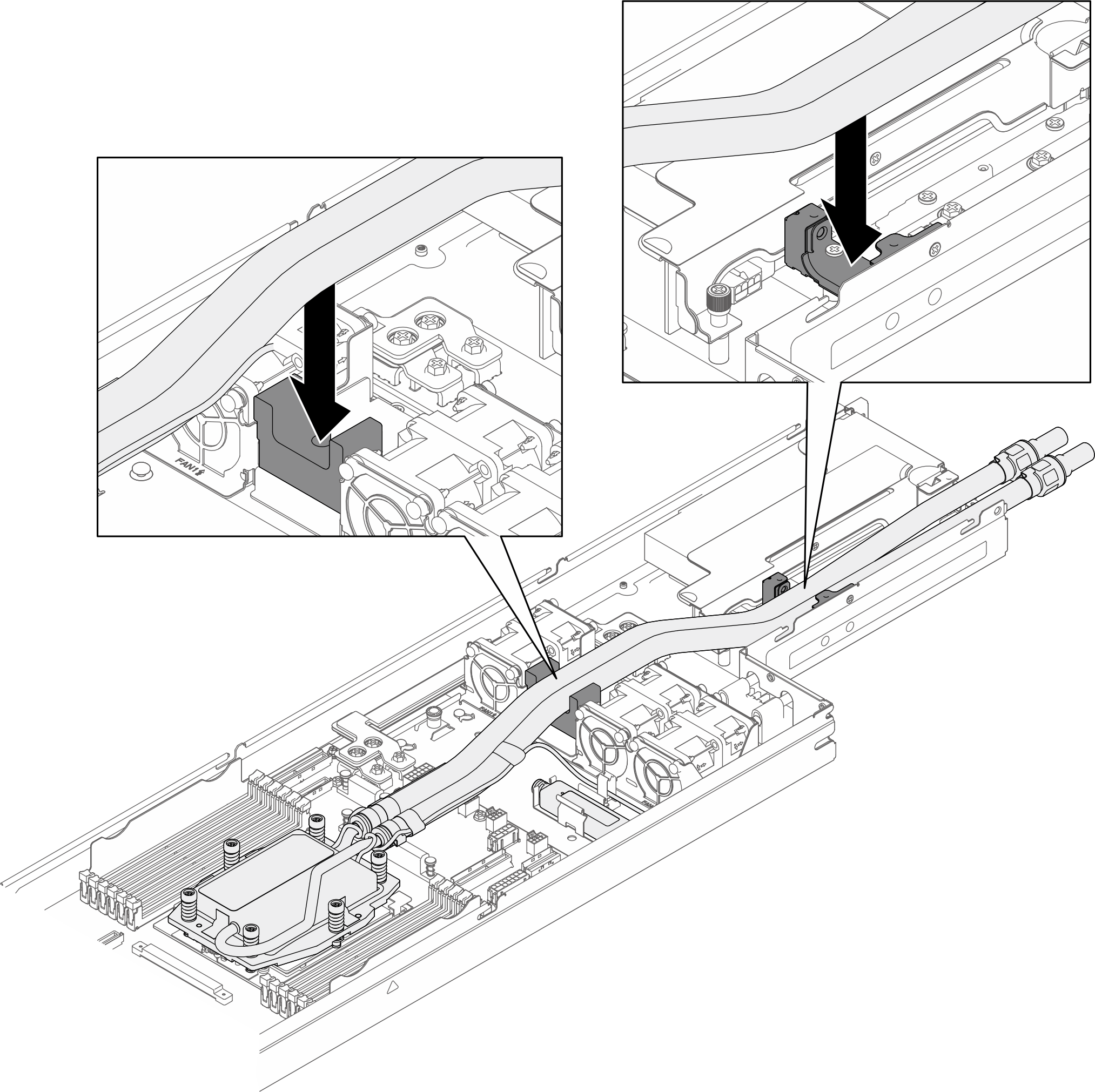

    2. Installez les tuyaux sur les supports de tuyaux.
      Figure 4. Installation des tuyaux
      Installing the hoses

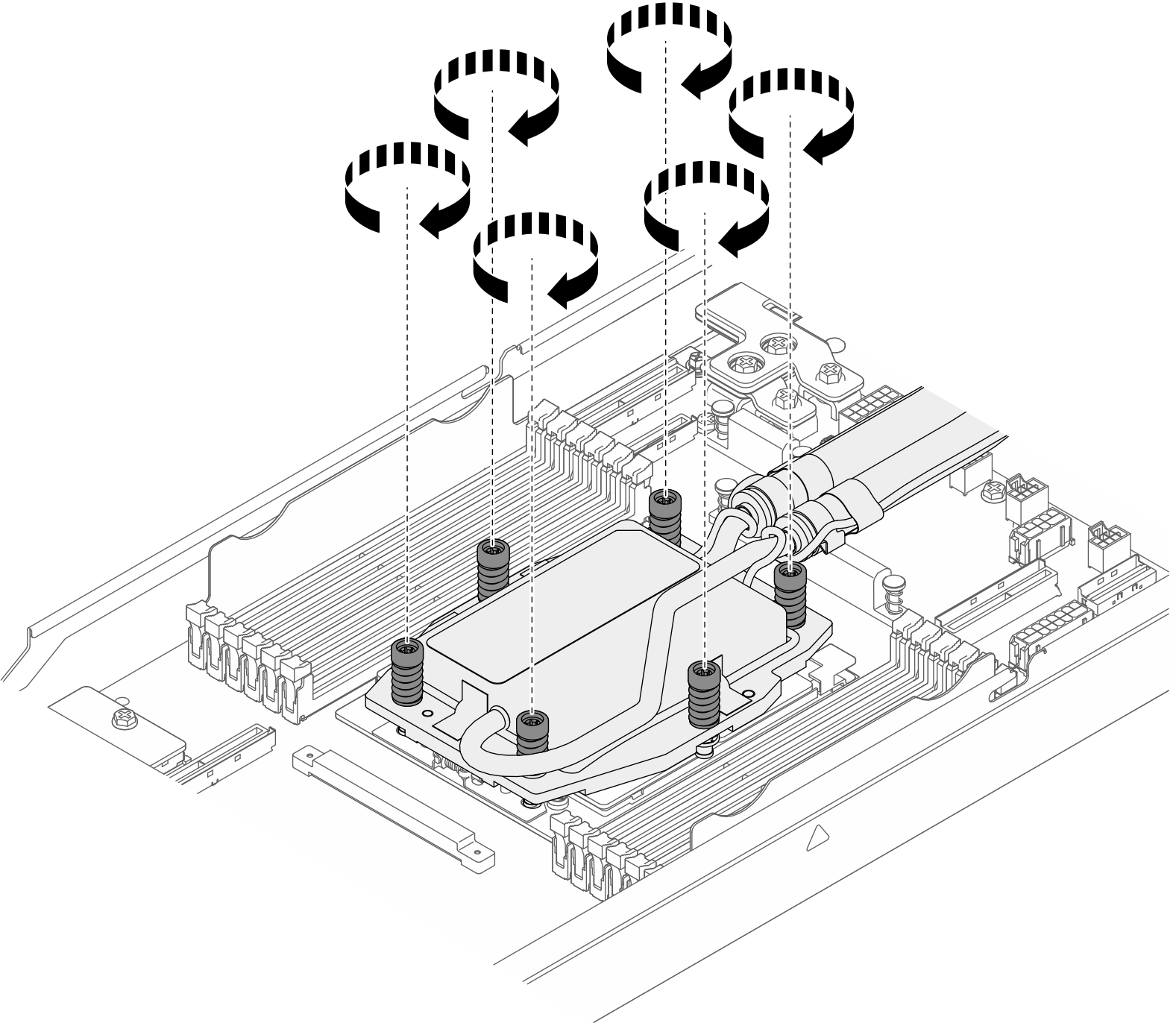

  6. Installez la plaque froide.
    1. Alignez la marque triangulaire et les vis du bloc plaque froide sur la marque triangulaire et les tiges filetées du socket du processeur. Ensuite, installez le bloc plaque froide sur le socket du processeur.
    2. Serrez complètement toutes les vis en respectant la séquence d’installation indiquée sur le bloc plaque froide.
      Remarque
      Pour référence, le couple requis pour serrer les attaches imperdables au maximum est de 1,22 à 1,46 newton-mètre, (10,8 à 13,0 pouces-livres).
      Figure 5. Installation de la plaque froide
      Install the cold plate

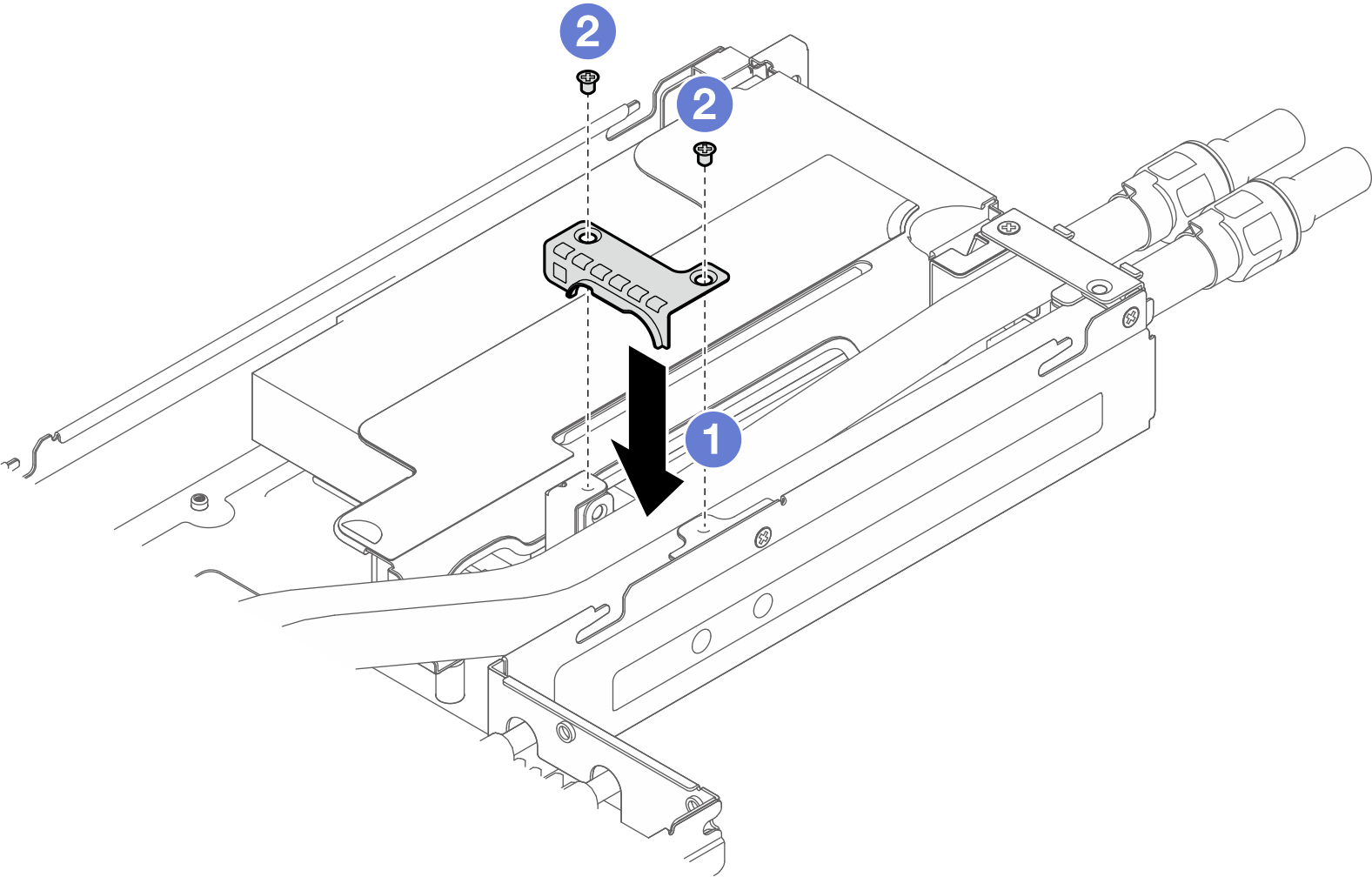

  7. Installez le premier cache du tuyau.
    1. Alignez et installez le cache du tuyau sur l’emplacement.
    2. Serrez les deux vis afin de fixer le cache du tuyau au châssis.
      Figure 6. Installation du cache des tuyaux
      Installing the hose cover

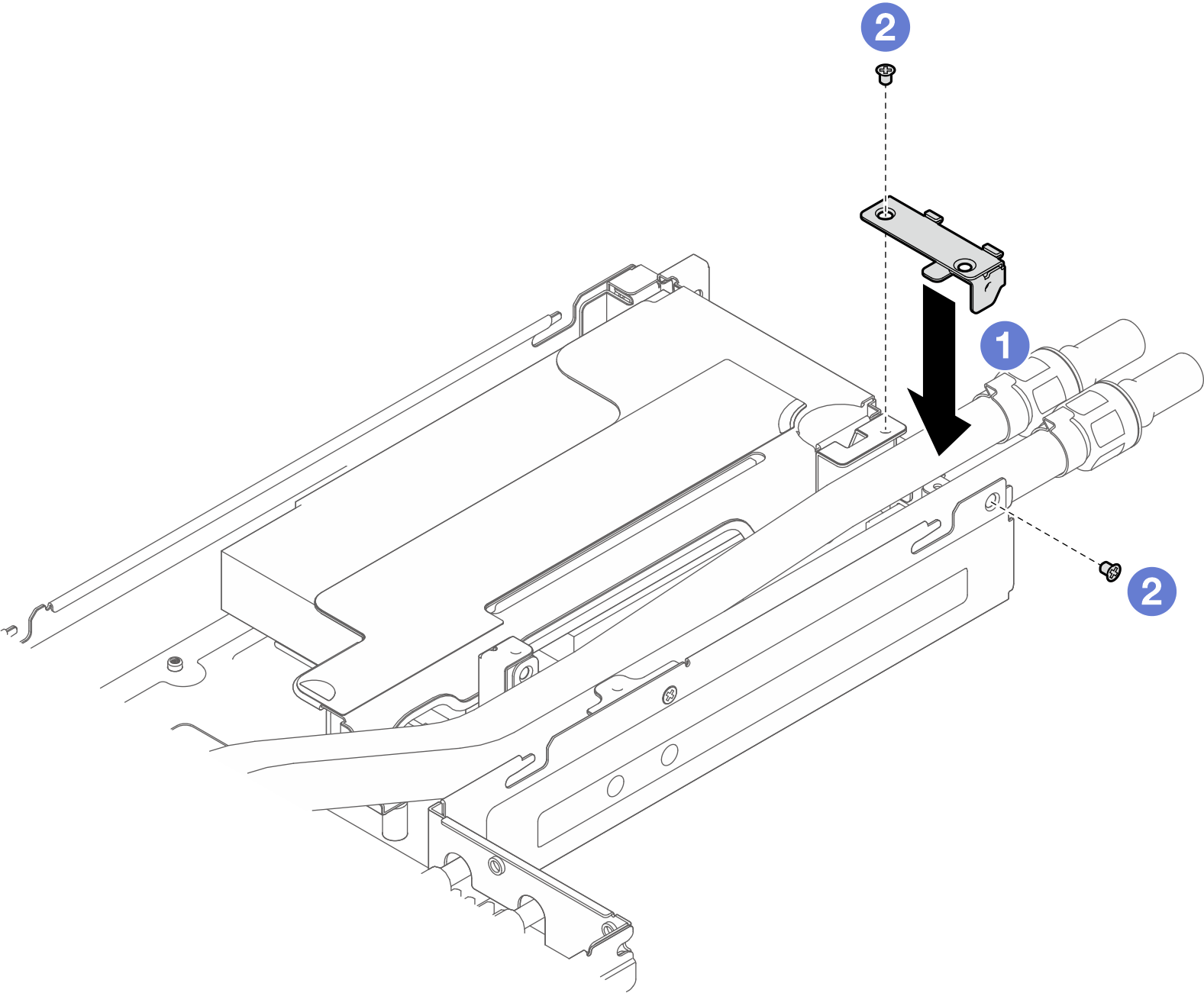

  8. Installez le deuxième cache du tuyau.
    1. Alignez et installez le cache du tuyau sur l’ouverture à l’arrière du châssis.
    2. Serrez les deux vis afin de fixer le cache du tuyau au châssis.
      Figure 7. Installation du cache des tuyaux
      Installing the hose cover

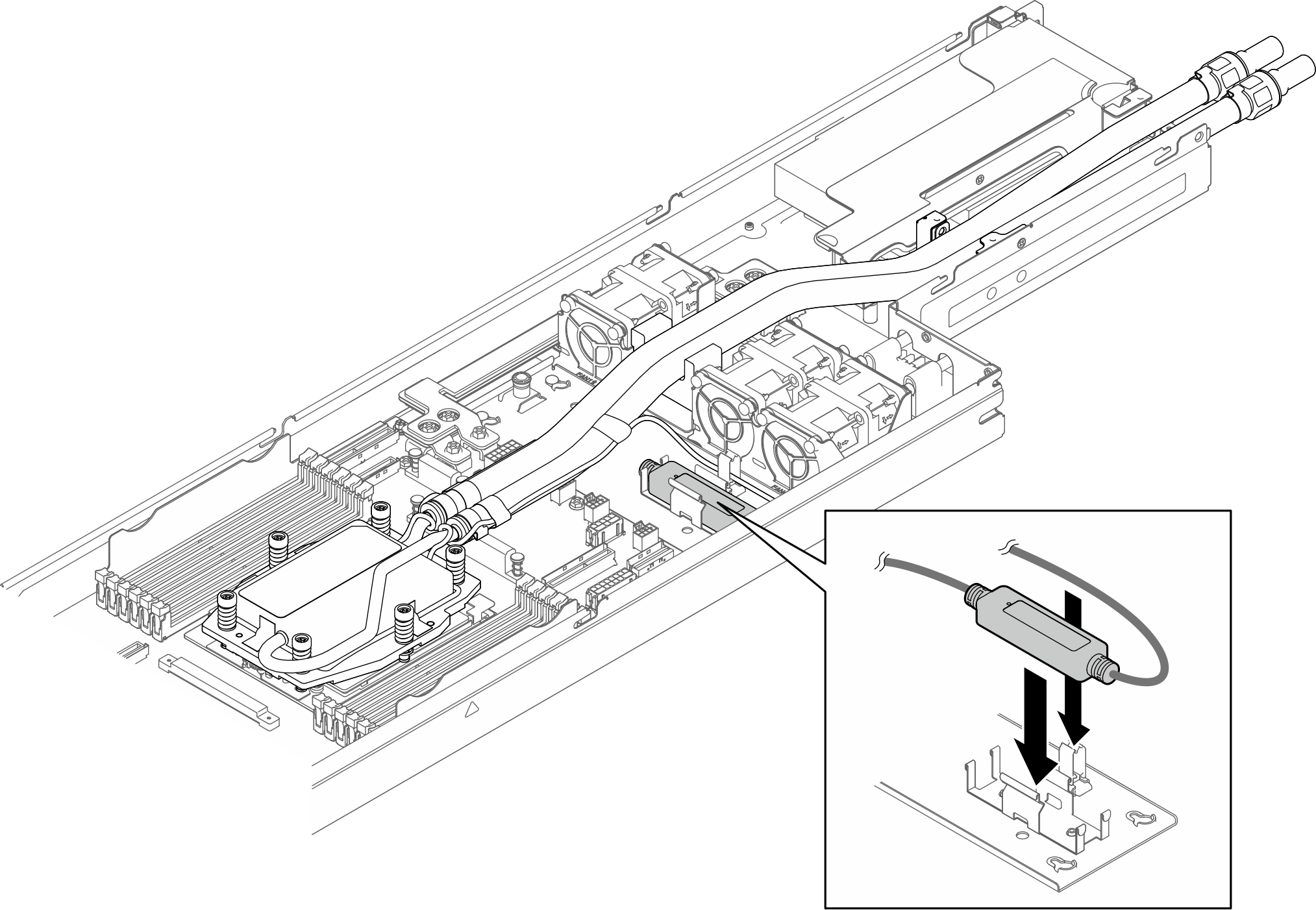

  9. Installez le module de détecteur de fuite dans le support du module de détecteur.
    Figure 8. Installation du module de détecteur de fuite
    Installing the leakage sensor module
    Remarque

    Pour connaître l’état de fonctionnement du module de détecteur de fuite, voir Voyant du module de détecteur de fuite.

  10. Installez la grille d’aération en caoutchouc sur la plaque froide.
    Figure 9. Installation de la grille d’aération en caoutchouc
    Installing the rubber air baffle
    Remarque

    Pour connaître l’état de fonctionnement du module de détecteur de fuite, voir Voyant du module de détecteur de fuite.

Après avoir terminé

  1. Branchez le câble du module de détecteur de fuite sur le connecteur situé sur la carte mère. Consultez Cheminement des câbles du module de détecteur de fuite.
  2. Installez les fiches de connexion rapide sur les collecteurs. Voir Installation du collecteur (système dans une armoire) ou Installation du collecteur (système en rangée).
  3. Assurez-vous que tous les câbles requis sont bien acheminés et branchés correctement, puis installez à nouveau le carter supérieur (voir Installation du carter supérieur).
  4. Installez à nouveau le nœud dans le châssis (voir Installation d’un nœud dans le châssis).
  5. Assurez-vous que les blocs d’alimentation requis sont bien installés et que les cordons d’alimentation sont bien branchés. Ensuite, mettez sous tension le nœud (voir Installation d’une unité de bloc d’alimentation remplaçable à chaud et Mise sous tension du nœud).
  6. Terminez le remplacement des composants (voir Fin du remplacement des composants).
