Liste des pièces
Identifiez chacun des composants disponibles pour votre système dans la liste de pièces.
Pour plus d’informations sur la commande de pièces :
Accédez au site Assistance centre de données Lenovo et affichez la page d'assistance pour votre nœud ou châssis.
Cliquez sur .
Entrez le numéro de série pour afficher une liste des composants pour votre système.
Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.
Remarque
Selon le modèle, il est possible que les composants serveur diffèrent légèrement de l’illustration suivante.
Les pièces répertoriées dans les tableaux suivants sont identifiées comme une des suivantes :
- T1 : Unité remplaçable par l’utilisateur (CRU) de niveau 1. Le remplacement des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
- T2 : Unité remplaçable par l’utilisateur (CRU) de niveau 2. Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre serveur.
- F : Unité remplaçable sur site (FRU). Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.
- C : Composants consommables et structurels. L’achat et le remplacement de pièces consommables et des pièces structurelles vous incombe. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.
Composants du châssis
Figure 1. Composants du châssis
| Description | Type |
|---|---|
| 1 Châssis | T2 |
| 2 Obturateur arrière de panneau de nœud | T1 |
| 3 Carte médiane du châssis | T2 |
| 4 Boîtier de PSU | T1 |
| 5 Bloc d’alimentation CRPS | T2 |
| 6 Obturateur de PSU | T1 |
| 7 Supports de transport arrière du châssis (gauche et droite) | T1 |
| 8 Obturateur avant de plateau de nœud | T1 |
| 9 Supports EIA avant du châssis (gauche et droite) | T1 |
Composants du nœud

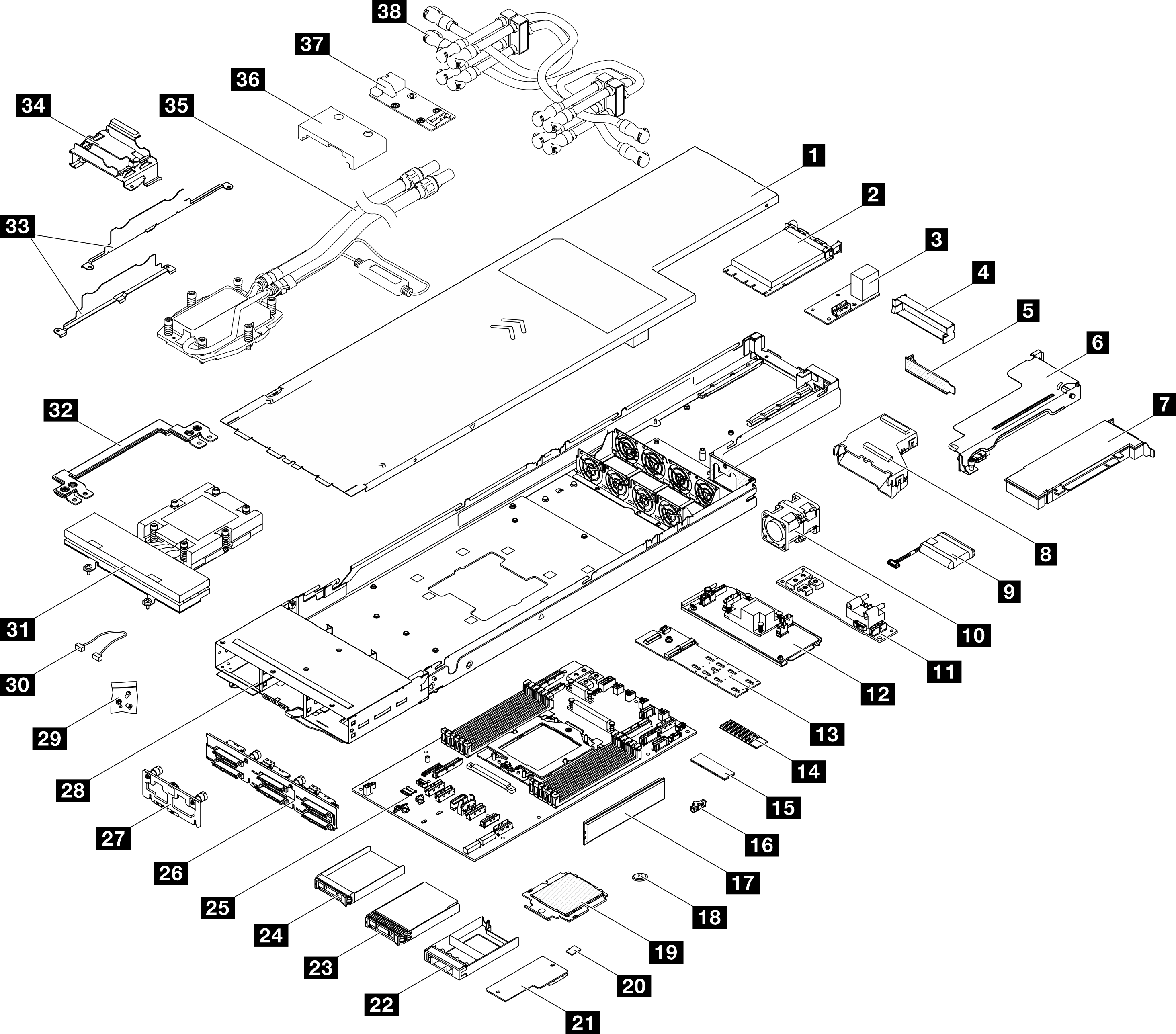

Figure 2. Composants du nœud
| Description | Type | Description | Type |
|---|---|---|---|
| 1 Carter supérieur | T1 | 20 Carte MicroSD | T1 |
2
| T1 | 21 Module de microprogramme et de sécurité RoT | F |
| 3 Module d’E-S arrière | T1 | 22 Obturateur d’unité 2,5 pouces | T1 |
| 4 Obturateur de carte mezzanine PCIe | T1 | 23 Unité 2,5 pouces de 15 mm | T1 |
| 5 Obturateur PCIe | T1 | 24 Unité 2,5 pouces de 7 mm | T1 |
| 6 Carte mezzanine PCIe | T2 | 25 Carte mère | F |
| 7 Adaptateur PCIe | T1 | 26 Fond de panier d’unité 2,5 pouces | T1 |
| 8 Conduit de ventilation du GPU | T1 | 27 Carte d’E-S avant | T1 |
| 9 Module d’alimentation flash | T1 | 28 Plateau de nœud | F |
| 10 Ventilateur | T1 | 29 Vis | T1 |
| 11 Tableau de distribution | T2 | 30 Câbles | T1 |
| 12 Adaptateur RAID CFF interne | T1 | 31 Dissipateur thermique | F |
| 13 Adaptateur d’amorçage M.2 | T1 | 32 Barre de bus d’alimentation | T1 |
| 14 Dissipateur thermique M.2 | T2 | 33 Supports de câbles | T1 |
| 15 Unité M.2 | T1 | 34 Support de module d’alimentation flash | T1 |
| 16 Dispositif de retenue du disque M.2 | T1 | 35 Processor Neptune® Core Module | F |
| 17 Module de mémoire | T1 | 36 Dissipateur thermique en caoutchouc | C |
| 18 Pile CMOS (CR2032) | C | 37 Module d’E-S arrière (pour la boucle d’eau) | F |
| 19 Processeur | F | 38 Tuyaux | F |
