部件列表

部件列表可用于识别适用于系统的各种组件。

如需了解如何订购部件,请:
  1. 转到 Lenovo 数据中心支援 并导航到节点或机箱的支持页面。

  2. 单击 Parts(部件)

  3. 输入序列号以查看适用于您的系统的部件列表。

强烈建议您在购买新部件之前使用 Lenovo Capacity Planner 查看服务器的电源摘要数据。

根据型号的不同,您的服务器组件可能与插图略有不同。
下表中的部件归类情况如下:
  • T1:1 类客户可更换部件(CRU)。您需要自行负责更换 1 类 CRU。如果在未签订服务协议的情况下请求 Lenovo 安装 1 类 CRU,您必须支付安装费用。
  • T2:2 类客户可更换部件(CRU)。根据服务器的保修服务类型,您可以自行安装 2 类 CRU 或请求 Lenovo 进行安装,无需支付额外费用。
  • F:现场可更换部件(FRU)。FRU 必须由经过培训的技术服务人员来安装。
  • C:易损耗部件和结构部件。由您负责购买和更换易损耗部件和结构部件。如果要求 Lenovo 代为购买或安装结构组件,您必须支付服务费。

机箱组件

图 1. 机箱组件
Chassis components
描述类型
1 机箱T2
2 节点托盘背面填充件T1
3 机箱中面板T2
4 PSU 仓T1
5 CRPS 电源模块单元T2
6 PSU 填充件T1
7 机箱背面装运支架(左侧和右侧)T1
8 节点托盘正面填充件T1
9 机箱正面 EIA 支架(左侧和右侧)T1

节点组件

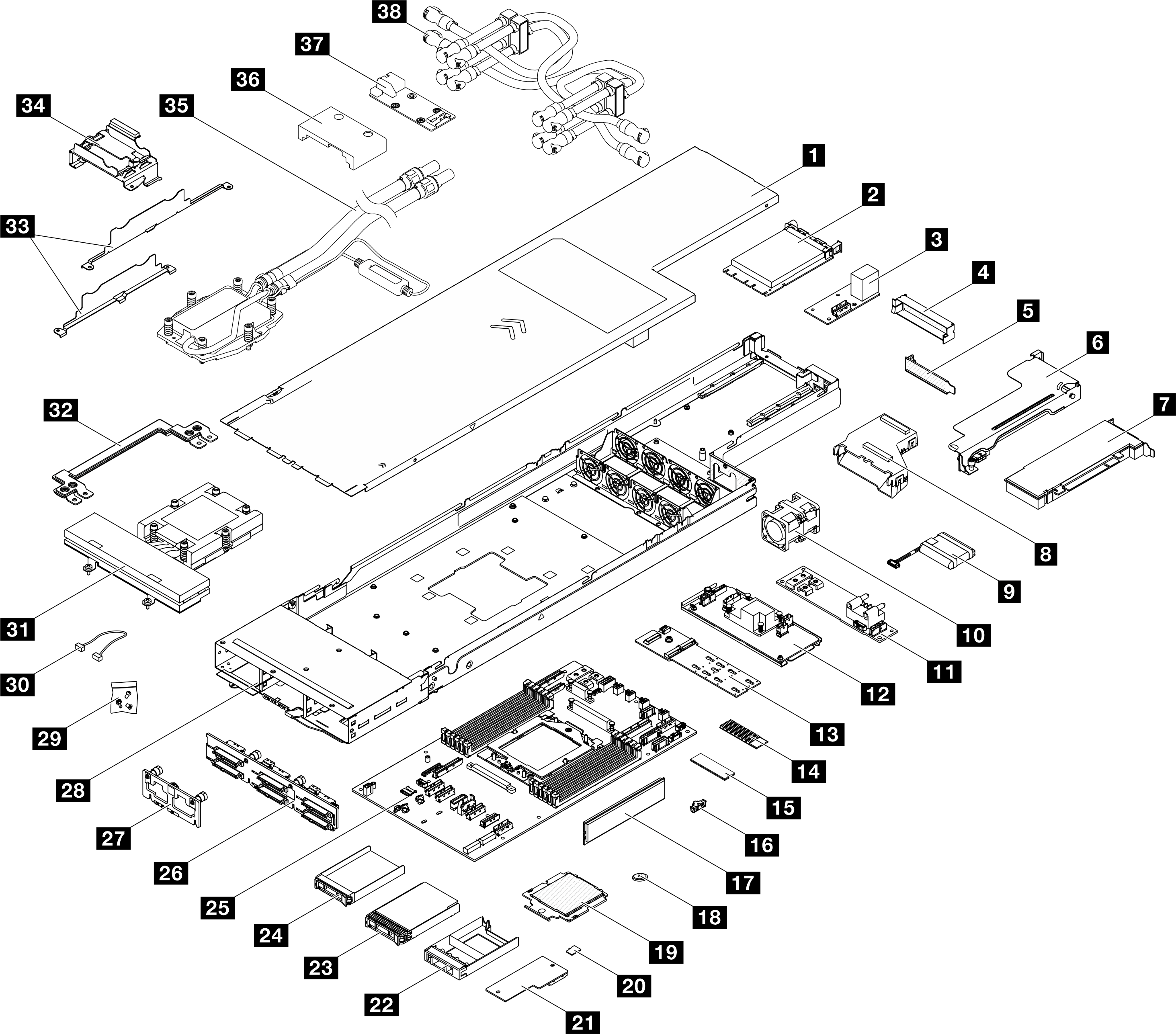

图 2. 节点组件
Node components
描述类型描述类型
1 顶盖T120 MicroSD 卡T1
2
  • OCP 3.0 模块
  • ThinkSystem OCP 4 转 1 管理端口整合适配器
T121 固件和 RoT 安全模块F
3 背面 I/O 模块T122 2.5 英寸硬盘填充件T1
4 PCIe 转接卡填充件T123 15 毫米 2.5 英寸硬盘T1
5 PCIe 填充件T124 7 毫米 2.5 英寸硬盘T1
6 PCIe 转接卡T225 主板F
7 PCIe 适配器T126 2.5 英寸硬盘背板T1
8 GPU 导风管T127 正面 I/O 板T1
9 快速充电模块T128 节点托盘F
10 风扇T129 螺钉T1
11 配电板T230 线缆T1
12 内部 CFF RAID 适配器T131 散热器F
13 M.2 引导适配器T132 电源汇流条T1
14 M.2 散热器T233 线缆壁挂支架T1
15 M.2 硬盘T134 快速充电模块夹持器T1
16 M.2 硬盘固定器T135 Processor Neptune® Core ModuleF
17 内存条T136 橡胶散热器C
18 CMOS 电池(CR2032)C37 背面 I/O 模块(用于水循环模块)F
19 处理器F38 软管F
