Lista de peças
Identifique cada um dos componentes que estão disponíveis para o sistema com a lista de peças.
Para obter mais informações sobre como solicitar peças:
Acesse Suporte a data center da Lenovo e vá para a página de suporte do seu nó ou chassi.
Clique em .
Insira o número de série para exibir uma lista de peças para o sistema.
É altamente recomendável que você verifique os dados de resumo de energia para o seu servidor usando Lenovo Capacity Planner antes de comprar quaisquer novas peças.
Nota
Dependendo do modelo, os componentes do servidor podem parecer ligeiramente diferente da ilustração.
As peças listadas nas tabelas a seguir são identificadas como uma das seguintes:
- T1: unidade substituível pelo cliente (CRU) da Camada 1. A substituição de CRUs da Camada 1 é de responsabilidade do cliente. Se a Lenovo instalar uma CRU da Camada 1 a seu pedido, sem contrato de serviço, a instalação será cobrada.
- T2: unidade substituível pelo cliente (CRU) da Camada 2. Você próprio pode instalar uma CRU da Camada 2 ou pedir à Lenovo para instalá-la, sem custo adicional, sob o tipo de serviço de garantia que está designado ao seu servidor.
- F: unidade substituível em campo (FRU). As FRUs devem ser instaladas apenas por técnicos de serviços treinados.
- C: peças de consumo e estruturais. A compra e a substituição de peças consumíveis e estruturais são de responsabilidade do cliente. Se a Lenovo adquirir ou instalar um componente estrutural conforme solicitação do cliente, o serviço será cobrado.
Componentes do chassi
Figura 1. Componentes do chassi
| Descrição | Tipo |
|---|---|
| 1 Chassi | T2 |
| 2 Preenchimento traseiro da bandeja de nós | T1 |
| 3 Painel intermediário do chassi | T2 |
| 4 Compartimento de PSU | T1 |
| 5 Unidade da fonte de alimentação CRPS | T2 |
| 6 Preenchimento de PSU | T1 |
| 7 Suportes traseiros de remessa do chassi (esquerdo e direito) | T1 |
| 8 Preenchimento frontal da bandeja de nós | T1 |
| 9 Suportes EIA frontais do chassi (esquerdo e direito) | T1 |
Componentes do nó

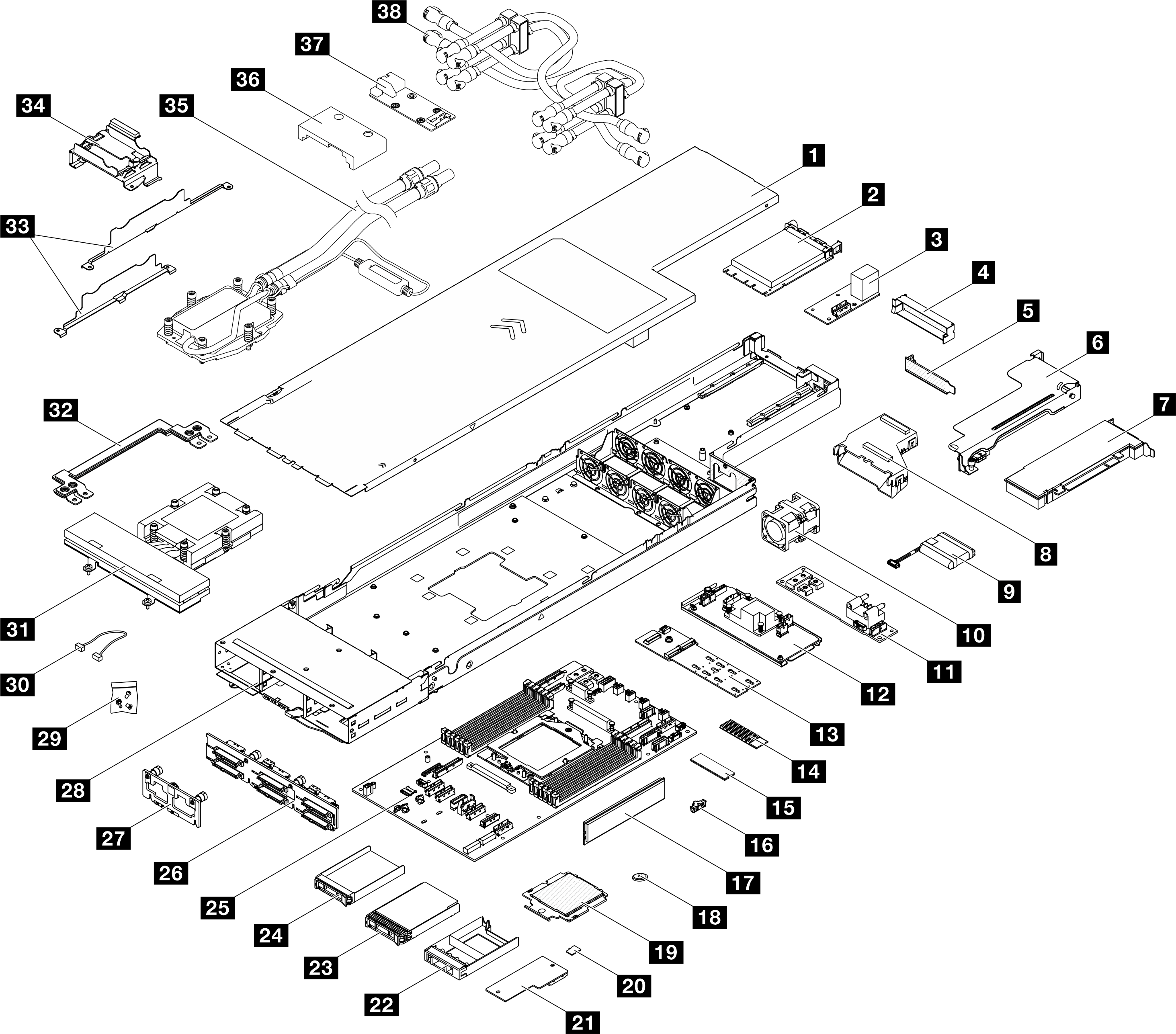

Figura 2. Componentes do nó
| Descrição | Tipo | Descrição | Tipo |
|---|---|---|---|
| 1 Tampa superior | T1 | 20 Cartão MicroSD | T1 |
2
| T1 | 21 Firmware e o módulo de segurança RoT | F |
| 3 Módulo de E/S traseiro | T1 | 22 Preenchimento da unidade de 2,5 polegadas | T1 |
| 4 Preenchimento da placa riser PCIe | T1 | 23 Unidade de 15 mm de 2,5 polegadas | T1 |
| 5 Preenchimento PCIe | T1 | 24 Unidade de 7 mm de 2,5 polegadas | T1 |
| 6 Placa riser PCIe | T2 | 25 Placa-mãe | F |
| 7 Adaptador PCIe | T1 | 26 Backplane da unidade de 2,5 polegadas | T1 |
| 8 Duto de ar da GPU | T1 | 27 Placa de E/S frontal | T1 |
| 9 Módulo de energia flash | T1 | 28 Bandeja de nós | F |
| 10 Ventilador | T1 | 29 Parafusos | T1 |
| 11 Placa de distribuição de energia | T2 | 30 Cabos | T1 |
| 12 Adaptador RAID CFF interno | T1 | 31 Dissipador de calor | F |
| 13 Adaptador de inicialização M.2 | T1 | 32 Barra de barramento de energia | T1 |
| 14 Dissipador de calor M.2 | T2 | 33 Paredes de cabos | T1 |
| 15 Unidade M.2 | T1 | 34 Suporte do módulo de energia flash | T1 |
| 16 Retentor da unidade M.2 | T1 | 35 Processor Neptune® Core Module | F |
| 17 Módulo de memória | T1 | 36 Dissipador de calor de borracha | C |
| 18 Bateria CMOS (CR2032) | C | 37 Módulo de E/S traseiro (para sistema hidráulico) | F |
| 19 Processador | F | 38 Mangueiras | F |
