부품 목록
부품 목록을 통해 시스템에서 사용 가능한 각 구성 요소를 식별하십시오.
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
Lenovo 데이터 센터 지원 페이지로 이동한 후 노드 또는 섀시에 대한 지원 페이지로 이동하십시오.
을 클릭하십시오.
시스템의 부품 목록을 보려면 일련 번호를 입력하십시오.
새 부품을 구매하기 전에 Lenovo Capacity Planner을(를) 사용하여 서버의 전력 요약 데이터를 확인하는 것이 좋습니다.
주
모델에 따라 일부 서버 구성 요소는 그림과 다소 차이가 있을 수 있습니다.
다음 표에 나열된 부품은 다음 중 하나로 식별됩니다.
- T1: 계층 1 CRU(고객 교체 가능 유닛). 계층 1 CRU 교체 책임은 사용자에게 있습니다. 서비스 계약 없이 사용자의 요청에 따라 Lenovo에서 계층 1 CRU를 설치할 경우 설치 요금이 부과됩니다.
- T2: 계층 2 CRU(고객 교체 가능 유닛). 계층 2 CRU를 직접 설치하거나 서버에 지정된 보증 서비스 유형에 따라 추가 비용 없이 Lenovo에 설치를 요청할 수 있습니다.
- F: FRU(현장 교체 가능 유닛). FRU는 숙련된 서비스 기술자만 설치할 수 있습니다.
- C: 소모품 및 구조 부품. 소모품 및 구조 부품의 구입과 교체 책임은 사용자에게 있습니다. 사용자의 요청에 따라 Lenovo에서 구조 구성 요소를 구매하거나 설치할 경우 서비스 요금이 부과됩니다.
섀시 구성 요소
그림 1. 섀시 구성 요소
| 설명 | 유형 |
|---|---|
| 1 D3 섀시 | T2 |
| 2 노드 트레이 뒷면 필러 | T1 |
| 3 섀시 미드플레인 | T2 |
| 4 PSU 케이지 | T1 |
| 5 CRPS 전원 공급 장치 | T2 |
| 6 PSU 필러 | T1 |
| 7 섀시 뒷면 운반 브래킷(왼쪽 및 오른쪽) | T1 |
| 8 노드 트레이 앞면 필러 | T1 |
| 9 섀시 앞면 EIA 브래킷(왼쪽 및 오른쪽) | T1 |
노드 구성 요소

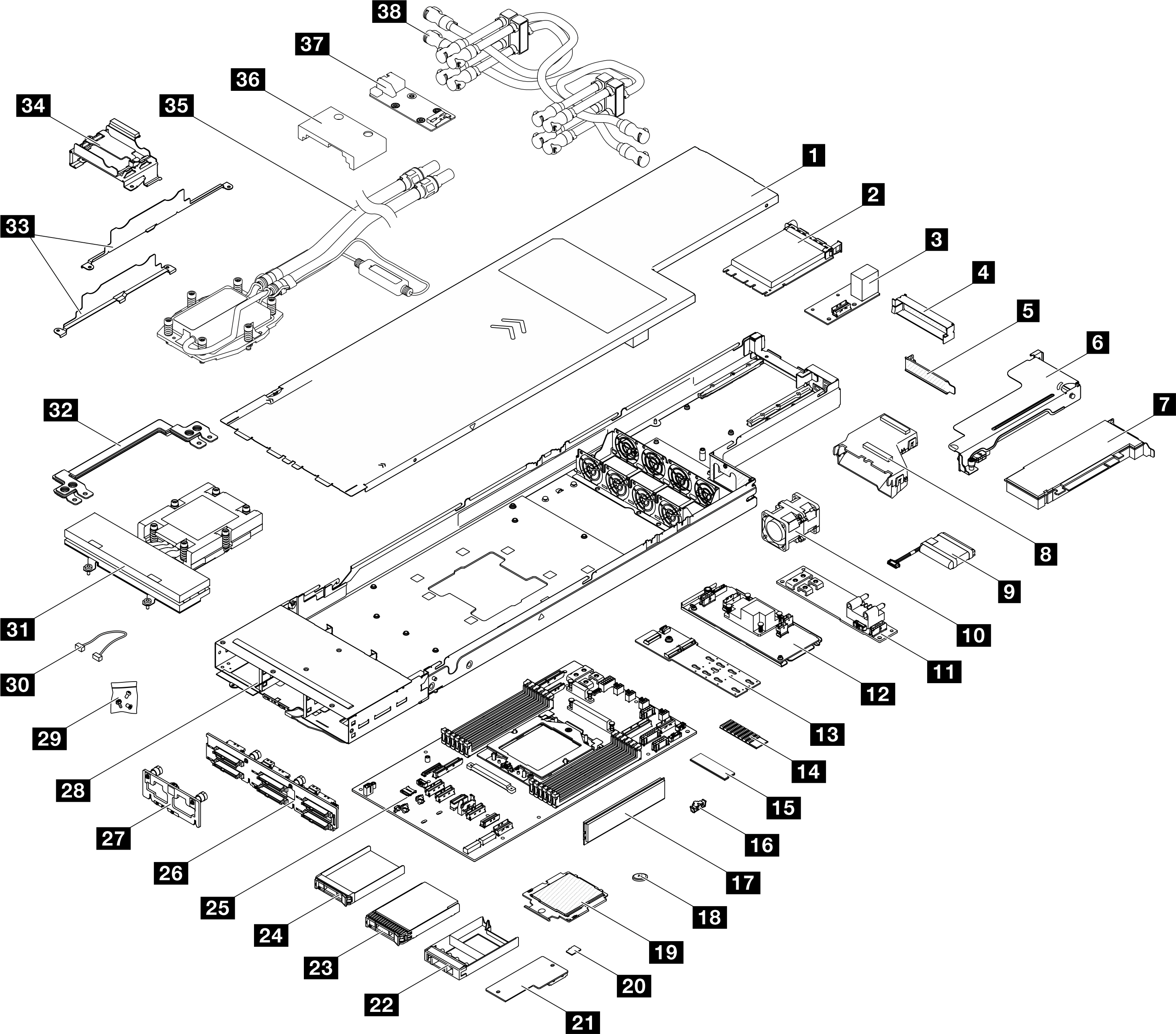

그림 2. 노드 구성 요소
| 설명 | 유형 | 설명 | 유형 |
|---|---|---|---|
| 1 윗면 덮개 | T1 | 18 CMOS 배터리(CR2032) | C |
| 2 OCP 3.0 모듈 | T1 | 19 프로세서 | F |
| 3 뒷면 I/O 모듈 | T1 | 20 MicroSD 카드 | T1 |
| 4 PCIe 라이저 필러 | T1 | 21 펌웨어 및 RoT 보안 모듈 | F |
| 5 PCIe 필러 | T1 | 22 2.5인치 드라이브 필러 | T1 |
| 6 PCIe 라이저 | T2 | 23 15mm 2.5인치 드라이브 | T1 |
| 7 PCIe 어댑터 | T1 | 24 7mm 2.5인치 드라이브 | T1 |
| 8 GPU 통풍관 | T1 | 25 시스템 보드 | F |
| 9 플래시 전원 모듈 | T1 | 26 2.5인치 드라이브 백플레인 | T1 |
| 10 팬 | T1 | 27 앞면 I/O 보드 | T1 |
| 11 전원 분배 보드 | T2 | 28 노드 트레이 | F |
| 12 내부 CFF RAID 어댑터 | T1 | 29 나사 | T1 |
| 13 M.2 부트 어댑터 | T1 | 30 케이블 | T1 |
| 14 M.2 방열판 | T2 | 31 방열판 | F |
| 15 M.2 드라이브 | T1 | 32 전원 버스 바 | T1 |
| 16 M.2 드라이브 고정장치 | T1 | 33 케이블 벽 | T1 |
| 17 메모리 모듈 | T1 | 34 플래시 전원 모듈 홀더 | T1 |
