Elenco delle parti
Identificare i singoli componenti disponibili per il sistema utilizzando l'elenco delle parti.
Per ulteriori informazioni sull'ordinazione delle parti:
Andare al sito Web Lenovo di Assistenza del Centro Dati e accedere alla pagina di supporto del nodo o dello chassis.
Fare clic su .
Immettere il numero di serie per visualizzare un elenco delle parti per il sistema.
Si consiglia vivamente di controllare i dati di riepilogo dell'alimentazione per il server utilizzando Lenovo Capacity Planner prima di acquistare eventuali nuove parti.
Nota
A seconda del modello, i componenti del server possono avere un aspetto leggermente diverso dalla figura.
Le parti elencate nelle seguenti tabelle sono identificate come indicato sotto:
- T1: CRU (Customer Replaceable Unit) Livello 1. La sostituzione delle CRU Livello 1 è di responsabilità dell'utente. Se Lenovo installa una CRU Livello 1 su richiesta dell'utente senza un contratto di servizio, l'installazione verrà addebitata all'utente.
- T2: CRU (Customer Replaceable Unit) Livello 2. È possibile installare una CRU Livello 2 da soli oppure richiederne l'installazione a Lenovo, senza costi aggiuntivi, in base al tipo di servizio di garanzia previsto per il server di cui si dispone.
- F: FRU (Field Replaceable Unit). L'installazione delle FRU è riservata ai tecnici di assistenza qualificati.
- C: Parti strutturali e di consumo. L'acquisto e la sostituzione di parti di consumo e strutturali sono responsabilità dell'utente. Se Lenovo acquista o installa un componente strutturale su richiesta dell'utente, all'utente verrà addebitato il costo del servizio.
Componenti dello chassis
Figura 1. Componenti dello chassis
| Descrizione | Tipo |
|---|---|
| 1 Chassis | T2 |
| 2 Elemento di riempimento posteriore del vassoio del nodo | T1 |
| 3 Midplane chassis | T2 |
| 4 Telaio PSU | T1 |
| 5 Unità di alimentazione CRPS | T2 |
| 6 Elemento di riempimento PSU | T1 |
| 7 Staffe di spedizione posteriori dello chassis (sinistra e destra) | T1 |
| 8 Elemento di riempimento anteriore del vassoio del nodo | T1 |
| 9 Staffe EIA anteriori dello chassis (sinistra e destra) | T1 |
Componenti del nodo

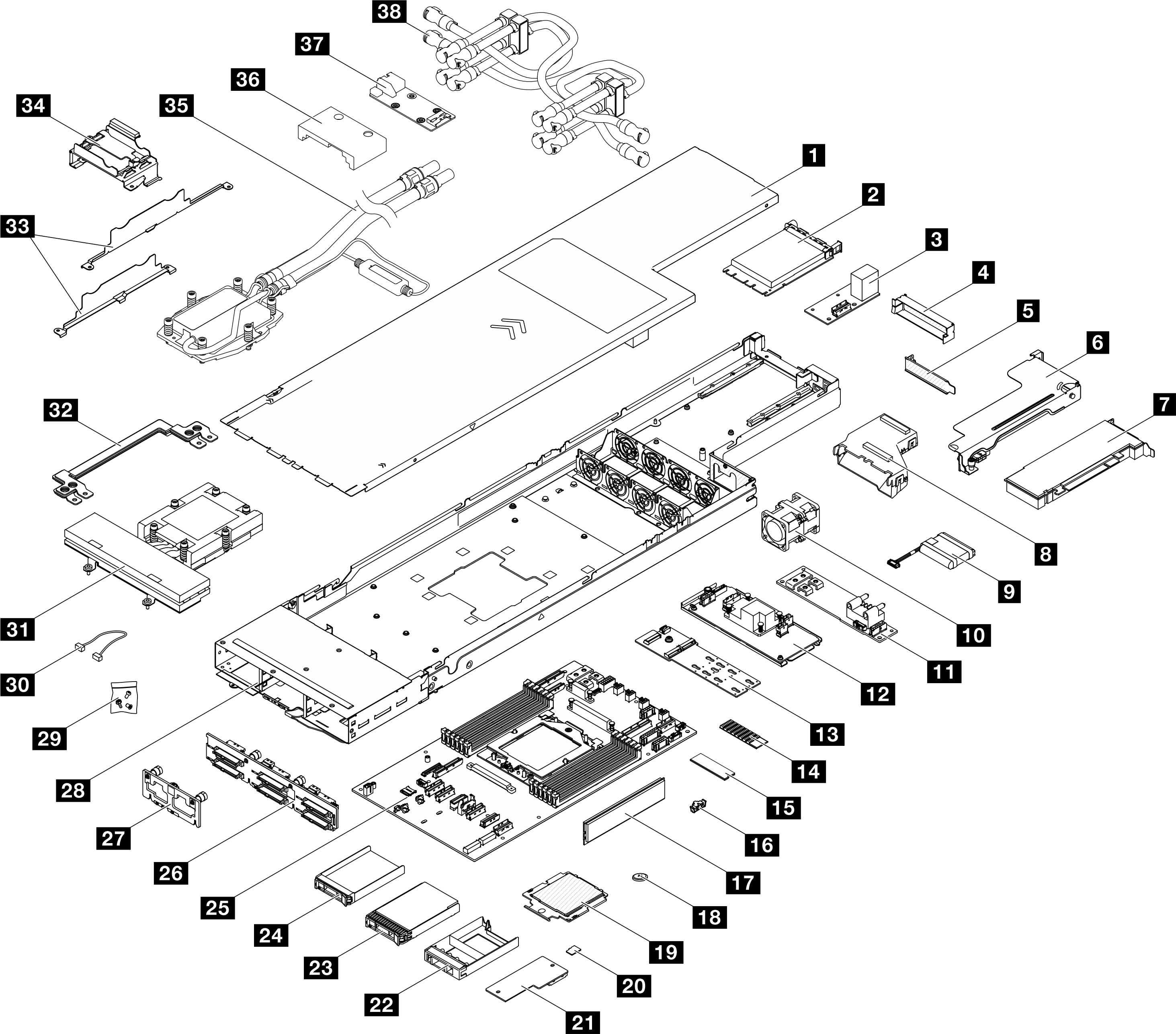

Figura 2. Componenti del nodo
| Descrizione | Tipo | Descrizione | Tipo |
|---|---|---|---|
| 1 Coperchio superiore | T1 | 20 Scheda MicroSD | T1 |
2
| T1 | 21 Modulo firmware e sicurezza RoT | F |
| 3 Modulo I/O posteriore | T1 | 22 Elemento di riempimento dell'unità da 2,5 pollici | T1 |
| 4 Elemento di riempimento scheda verticale PCIe | T1 | 23 Unità da 2,5 pollici e 15 mm | T1 |
| 5 Elemento di riempimento PCIe | T1 | 24 Unità da 2,5 pollici e 7 mm | T1 |
| 6 Scheda verticale PCIe | T2 | 25 Scheda di sistema | F |
| 7 Adattatore PCIe | T1 | 26 Backplane dell'unità da 2,5 pollici | T1 |
| 8 Condotto dell'aria GPU | T1 | 27 Scheda I/O anteriore | T1 |
| 9 Modulo di alimentazione flash | T1 | 28 Vassoio del nodo | F |
| 10 Ventola | T1 | 29 Viti | T1 |
| 11 Scheda di distribuzione dell'alimentazione | T2 | 30 Cavi | T1 |
| 12 Adattatore RAID CFF interno | T1 | 31 Dissipatore di calore | F |
| 13 Adattatore di avvio M.2 | T1 | 32 Barra del bus di alimentazione | T1 |
| 14 Dissipatore di calore M.2 | T2 | 33 Pareti dei cavi | T1 |
| 15 Unità M.2 | T1 | 34 Supporto del modulo di alimentazione flash | T1 |
| 16 Fermo dell'unità M.2 | T1 | 35 Processor Neptune® Core Module | F |
| 17 Modulo di memoria | T1 | 36 Dissipatore di calore in gomma | C |
| 18 Batteria CMOS (CR2032) | C | 37 Modulo I/O posteriore (per circuito principale dell'acqua) | F |
| 19 Processore | F | 38 Tubi | F |
