Teileliste
Verwenden Sie die Teileliste, um alle für dieses System verfügbaren Komponenten zu identifizieren.
Weitere Informationen zur Bestellung von Teilen:
Rufen Sie Lenovo Support für Rechenzentrum auf und navigieren Sie zu der Unterstützungsseite für Knoten oder Gehäuse.
Klicken Sie auf .
Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihr System anzuzeigen.
Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen.
Anmerkung
Je nach Modell sehen Ihre Serverkomponenten möglicherweise etwas anders aus als in der folgenden Abbildung dargestellt.
Die in den folgenden Tabellen aufgelisteten Teile gehören zu einer der folgenden Kategorien:
- T1: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1. Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
- T2: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 2. Sie können CRUs der Stufe 2 selbst installieren oder im Rahmen des für Ihren Server festgelegten Herstellerservice ohne Aufpreis von Lenovo installieren lassen.
- F: FRU (Field Replaceable Unit, durch den Kundendienst austauschbare Funktionseinheit). FRUs dürfen nur von qualifizierten Kundendiensttechnikern installiert werden.
- C: Verbrauchsmaterial und Strukturteile. Für den Erwerb und Austausch von Verbrauchsmaterial und Strukturteilen ist der Kunde verantwortlich. Wenn Lenovo eine Strukturkomponente auf Ihre Anforderung bezieht oder installiert, wird Ihnen dies entsprechend in Rechnung gestellt.
Gehäusekomponenten
Abbildung 1. Gehäusekomponenten
| Beschreibung | Typ |
|---|---|
| 1 D3 Gehäuse | T2 |
| 2 Abdeckblende für Knotenrahmen an der Rückseite | T1 |
| 3 Gehäusemittelplatine | T2 |
| 4 PSU-Rahmen | T1 |
| 5 CRPS-Netzteileinheit | T2 |
| 6 PSU-Abdeckblende | T1 |
| 7 Hintere Transporthalterungen für Gehäuse (links und rechts) | T1 |
| 8 Abdeckblende für Knotenrahmen an der Vorderseite | T1 |
| 9 Vordere EIA-Halterungen für Gehäuse (links und rechts) | T1 |
Knotenkomponenten

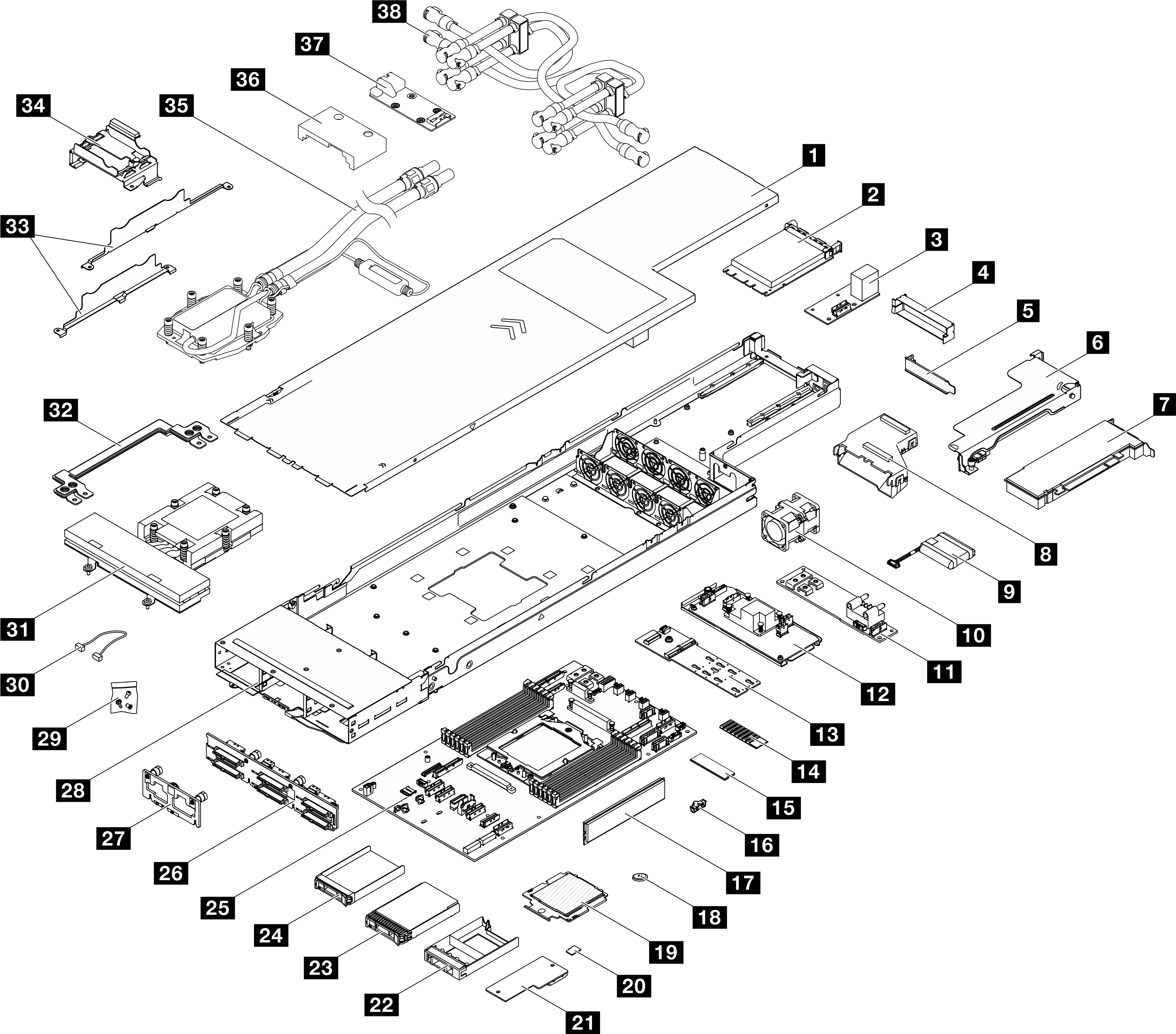

Abbildung 2. Knotenkomponenten
| Beschreibung | Typ | Beschreibung | Typ |
|---|---|---|---|
| 1 Obere Abdeckung | T1 | 18 CMOS-Batterie (CR2032) | C |
| 2 OCP 3.0-Modul | T1 | 19 Prozessor | F |
| 3 E/A-Modul an der Rückseite | T1 | 20 microSD-Karte | T1 |
| 4 Abdeckblende für PCIe-Adapterkarte | T1 | 21 Firmware‑ und RoT-Sicherheitsmodul | F |
| 5 PCIe-Abdeckblende | T1 | 22 Abdeckblende für 2,5‑Zoll-Laufwerk | T1 |
| 6 PCIe-Adapterkarte | T2 | 23 15‑mm-2,5‑Zoll-Laufwerk | T1 |
| 7 PCIe-Adapter | T1 | 24 7‑mm-2,5‑Zoll-Laufwerk | T1 |
| 8 GPU-Luftkanal | T1 | 25 Systemplatine | F |
| 9 Flash-Stromversorgungsmodul | T1 | 26 Rückwandplatine für 2,5‑Zoll-Laufwerk | T1 |
| 10 Lüfter | T1 | 27 E/A-Platine an der Vorderseite | T1 |
| 11 Stromversorgungsplatine | T2 | 28 Knotenrahmen | F |
| 12 Interner CFF RAID-Adapter | T1 | 29 Schrauben | T1 |
| 13 M.2-Bootadapter | T1 | 30 Kabel | T1 |
| 14 M.2-Kühlkörper | T2 | 31 Kühlkörper | F |
| 15 M.2-Laufwerk | T1 | 32 Busleiste | T1 |
| 16 M.2-Laufwerkhalterung | T1 | 33 Kabelwände | T1 |
| 17 Speichermodul | T1 | 34 Halterung für das Flash-Stromversorgungsmodul | T1 |
