零件清單

使用零件清單來識別可用於系統的每個元件。

如需訂購零件的相關資訊:
  1. 請前往 Lenovo 數據中心支援 並瀏覽至您節點或機箱的支援頁面。

  2. 按一下 Parts(零件)

  3. 輸入序號以檢視系統的零件清單。

強烈建議您在購買任何新零件之前,先使用 Lenovo Capacity Planner 來檢查伺服器的電源摘要資料。

視型號而定,您的伺服器元件看起來可能與下圖稍有不同。
下表中所列的零件視為下列其中一種︰
  • T1:層級 1 客戶可自行更換組件 (CRU)。您必須負責自行更換層級 1 CRU。如果您在沒有服務合約下,要求 Lenovo 安裝「層級 1 CRU」,則安裝作業必須付費。
  • T2:層級 2 客戶可自行更換組件 (CRU)。您可以自行安裝層級 2 CRU;若您有簽訂伺服器專屬的這類保固服務,也可要求 Lenovo 代為安裝,而且無須支付任何費用。
  • F:現場可更換組件 (FRU)。FRU 只能由經過培訓的維修技術人員來進行安裝。
  • C:耗材零件及結構零件。您必須自行購買及更換耗材和結構零件。如果 Lenovo 應您的要求來購買或安裝結構元件,則會向您收取服務費用。

機箱元件

圖 1. 機箱元件
Chassis components
說明類型
1 機箱T2
2 節點匣背面填充板T1
3 機箱中板T2
4 PSU 機盒T1
5 CRPS 電源供應器T2
6 PSU 填充板T1
7 機箱後出貨托架(左和右)T1
8 節點匣正面填充板T1
9 機箱前 EIA 托架(左和右)T1

節點元件

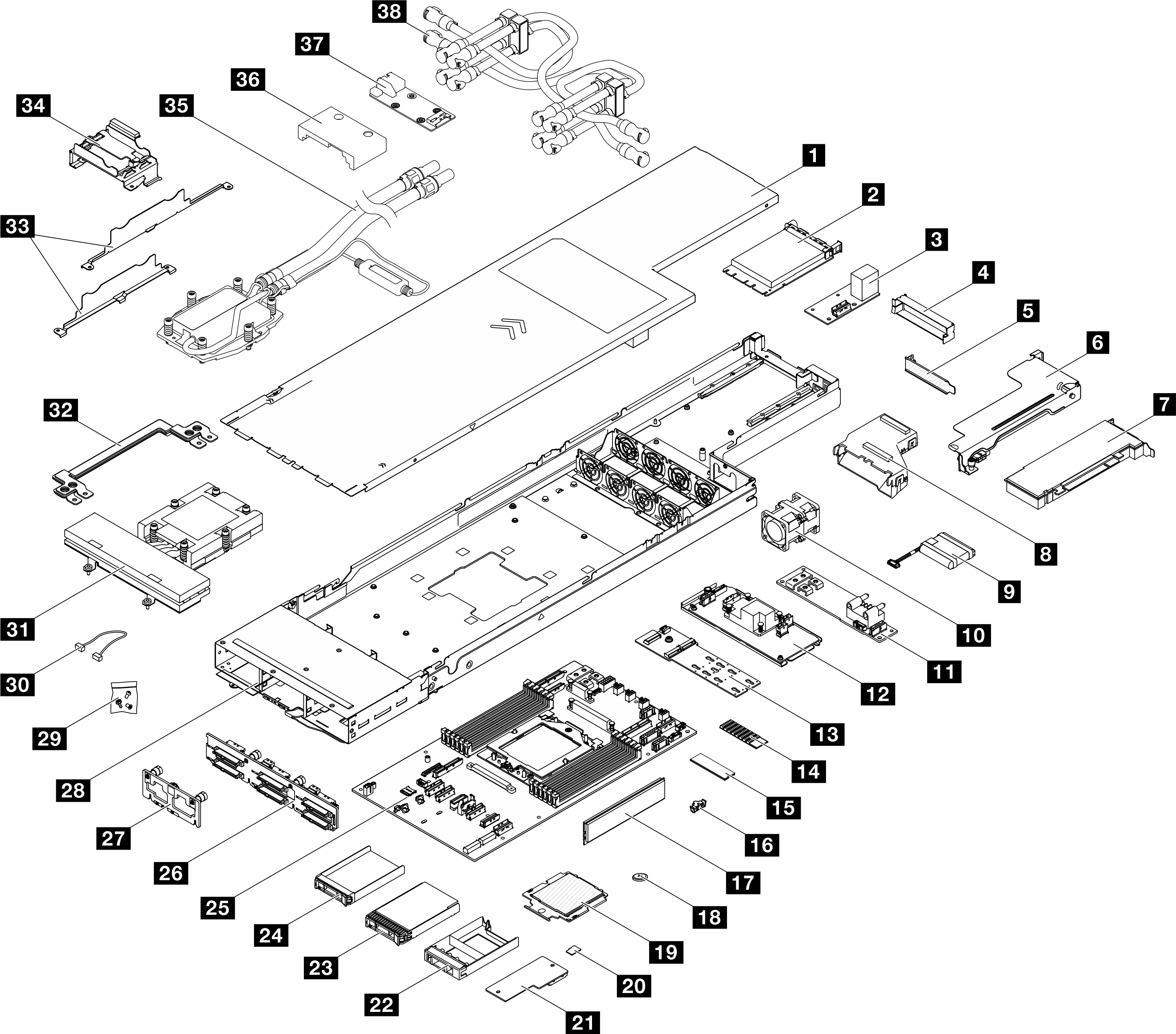

圖 2. 節點元件
Node components
說明類型說明類型
1 上蓋T120 MicroSD 卡T1
2
  • OCP 3.0 模組
  • ThinkSystem OCP 4 至 1 管理埠整合配接卡
T121 韌體和 RoT 安全模組F
3 背面 I/O 模組T122 2.5 吋硬碟填充板T1
4 PCIe 擴充卡填充板T123 15 公釐 2.5 吋硬碟T1
5 PCIe 填充板T124 7 公釐 2.5 吋硬碟T1
6 PCIe 擴充卡T225 主機板F
7 PCIe 配接卡T126 2.5 吋硬碟背板T1
8 GPU 空氣導管T127 正面 I/O 板T1
9 快閃記憶體電源模組T128 節點匣F
10 風扇T129 螺絲T1
11 電源配送板T230 纜線T1
12 內部 CFF RAID 配接卡T131 散熱槽F
13 M.2 開機配接卡T132 電源匯流排桿T1
14 M.2 散熱槽T233 纜線壁T1
15 M.2 硬碟T134 快閃記憶體電源模組匣T1
16 M.2 磁碟機固定器T135 Processor Neptune® Core ModuleF
17 記憶體模組T136 橡膠散熱槽C
18 CMOS 電池 (CR2032)C37 背面 I/O 模組(用於水迴路)F
19 處理器F38 軟管F
