Installazione di un nodo sullo chassis

Seguire le istruzioni riportate in questa sezione per installare un nodo nello chassis.

Informazioni su questa attività

Per evitare possibili situazioni di pericolo, leggere e seguire le normative sulla sicurezza riportate sotto.

R006

Avvertenza

Non collocare alcun oggetto su un dispositivo montato nel rack, a meno che non si tratti di un dispositivo destinato all'utilizzo come mensola.

Attenzione

• Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.

• Quando si rimuove o si installa il nodo, prestare attenzione per evitare di danneggiare i connettori del nodo.

• Durante la rimozione del nodo, prendere nota del numero del vassoio del nodo e assicurarsi di installare il nodo nello stesso vassoio da cui è stato rimosso. La reinstallazione del nodo in un vassoio differente richiede la riconfigurazione del nodo stesso.

• Il tempo necessario per l'inizializzazione di un nodo varia in base alle configurazioni di sistema. Il LED di alimentazione lampeggia rapidamente; il pulsante di alimentazione sul nodo non risponderà finché il LED di alimentazione non lampeggerà lentamente, indicando che il processo di inizializzazione è completato.

• Prima di accendere i nodi nello chassis, per un corretto raffreddamento, in ogni vassoio del nodo deve essere installato un nodo o elementi di riempimento del vassoio del nodo.

Nota

A seconda della configurazione specifica, l'hardware potrebbe avere un aspetto leggermente diverso rispetto alle figure riportate in questa sezione.

Procedura

1. Se necessario, rimuovere il tubo dall'elemento di riempimento del nodo.

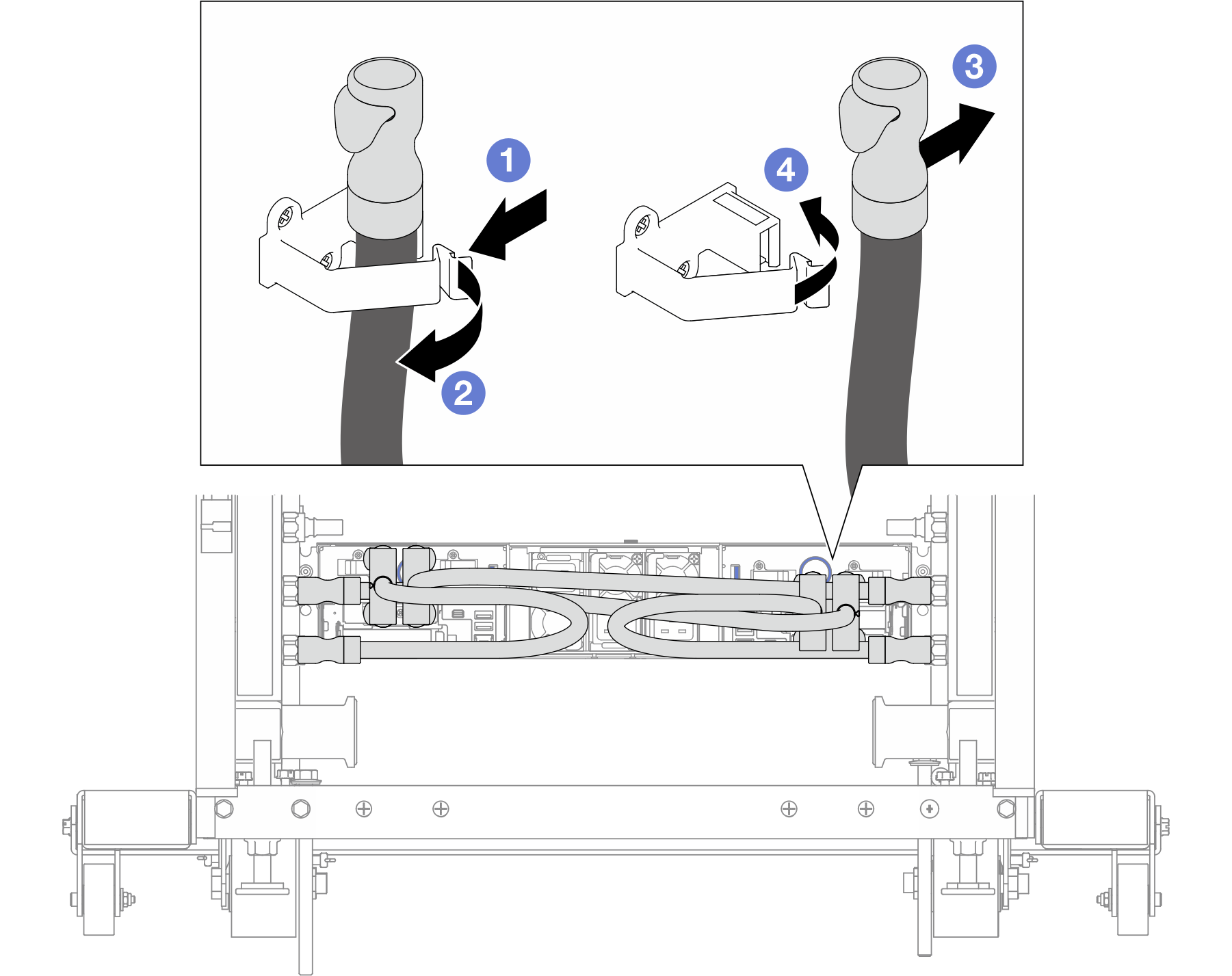

   Figura 1. Rimozione del tubo dall'elemento di riempimento


   1. Premere il fermo di rilascio sul lato del fermo.
   2. Aprire il fermo.
   3. Rimuovere il tubo dal fermo sull'elemento di riempimento del nodo.
   4. Chiudere il fermo e fissarlo in posizione.
2. Se sono installati elementi di riempimento del vassoio del nodo, rimuoverli dallo chassis.
   1. Premere il fermo di rilascio dell'elemento di riempimento.
   2. Tirare l'elemento di riempimento dal vassoio del nodo.

   Figura 2. Rimozione di un elemento di riempimento del vassoio del nodo anteriore



   Figura 3. Rimozione di un elemento di riempimento del vassoio del nodo posteriore


3. Installazione del nodo nello chassis.
   1. Assicurarsi che la maniglia anteriore sul nodo sia in posizione completamente aperta; quindi far scorrere il nodo nel vassoio del nodo finché non si arresta.
   2. Ruotare la maniglia anteriore nella posizione di chiusura completa, finché il fermo della maniglia non scatta in posizione.
   Attenzione

   • Per sicurezza, assicurarsi di tenere il nodo con entrambe le mani quando lo solleva.
   • Per evitare danni al midplane dello chassis:

     • Nel vassoio sinistro (visualizzato dalla parte anteriore), il nodo deve essere installato con il lato destro rivolto verso l'alto.

     • Nel vassoio destro (visualizzato dalla parte anteriore), il nodo deve essere installato capovolto.

   Figura 4. Installazione del nodo in un vassoio sinistro



   Figura 5. Installazione del nodo in un vassoio destro


4. Se è presente un altro nodo o elemento di riempimento del vassoio del nodo da installare, eseguire ora l'operazione.
   Importante

   Prima di accendere i nodi nello chassis, per un corretto raffreddamento, in ogni vassoio del nodo deve essere installato un nodo o elementi di riempimento del vassoio del nodo.
5. Per i nodi con la configurazione raffreddata a liquido, collegare i tubi alla parte posteriore del nodo.
   1. Rimuovere i coperchi delle prese di collegamento rapido sulla parte posteriore del nodo.
   2. Collegare tutti i tubi al nodo.

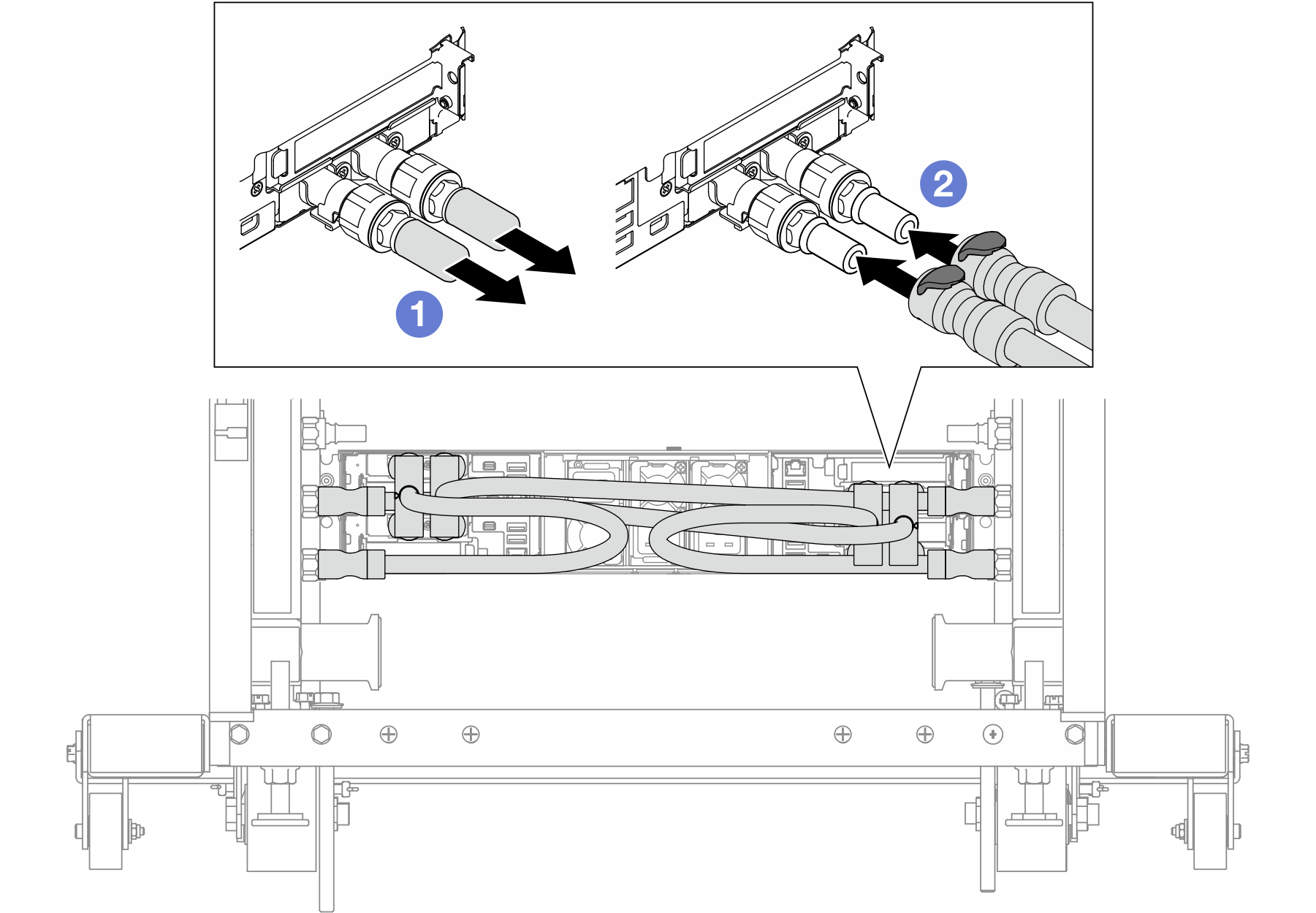

      Figura 6. Installazione del tubo nel nodo


6. Se necessario, installare i tubi nel collettore.

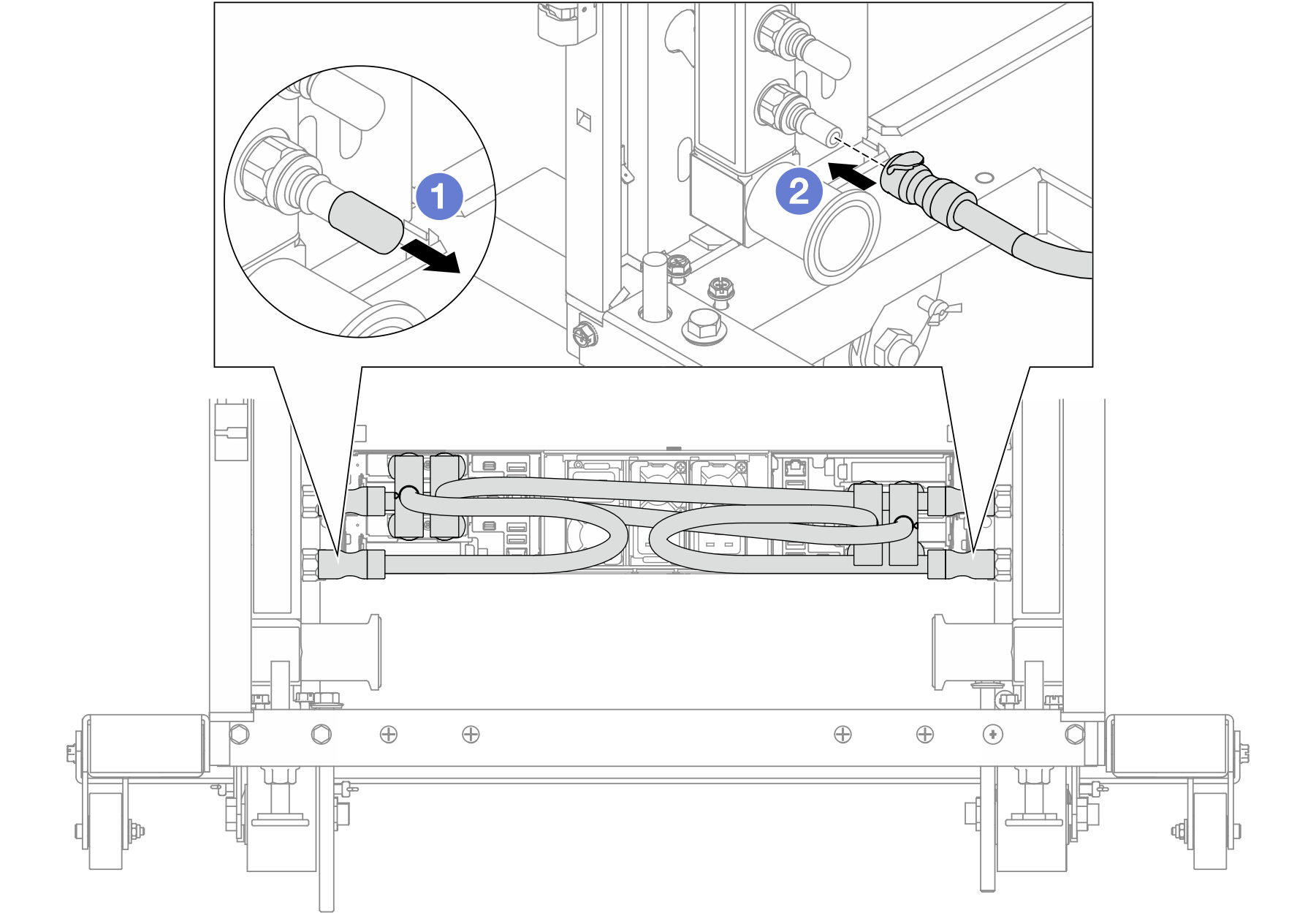

   Figura 7. Installazione della presa di collegamento rapido


   1. Rimuovere i coperchi delle prese di collegamento rapido in gomma dalle porte sul collettore.
   2. Collegare la presa alla porta del collettore.
