Kabelführung für vorderes OCP-Modul und XCC-Verwaltungsmodul
Führen Sie die Anweisungen in diesem Abschnitt aus, um das Kabel für das vordere OCP-Modul und das XCC-Verwaltungsmodul zu installieren und zu verlegen.
Anmerkung
- Je nach Konfiguration gelten die Informationen in diesem Abschnitt möglicherweise nicht für Ihren Knoten.
- Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
- Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

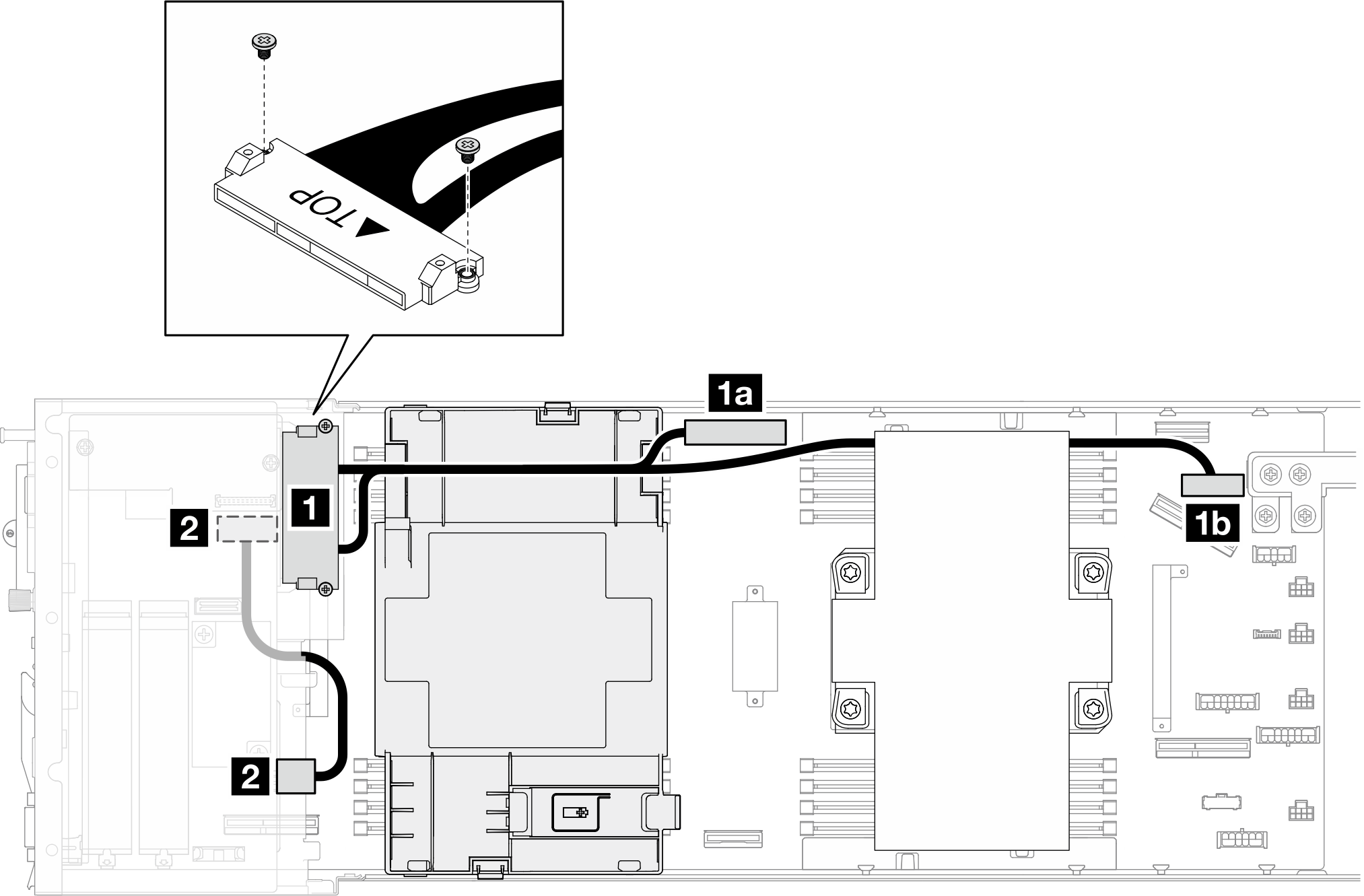

Abbildung 1. OCP-Kabel und vorderes E/A-Kabel in Konfiguration mit OCP an der Vorderseite
| Von (vorderer OCP-Rahmen) | Bis (Systemplatine) | Kabel | |
|---|---|---|---|
| 1 Vorderer OCP-Rahmen (mit Schrauben befestigt) | 1a OCP-Signalanschluss | GenZ 4C+-OCP-Anschluss | zu MCIO x16 (225 mm) |
| 1b OCP-Netzstrom‑ und Seitenbandanschluss | zu MCIO x8 (445 mm) | ||
| 2 E/A-Signalanschluss an der Vorderseite | 2 E/A-Signalanschluss an der Vorderseite | SlimSAS x4 zu flachem SlimSAS x8 (155 mm) | |
Anmerkung
Achten Sie beim Anschließen des vorderen E/A-Kabels am vorderen OCP-Rahmen darauf, das angeschlossene Erdungskabel mit einer Schraube zu befestigen.
Abbildung 2. Schraube des vorderen E/A-Erdungskabels
Wichtig
Zwischen 1 und 1a: Das OCP-Kabel muss durch die unteren Trennwände der vorderen Luftführung von den DIMMs getrennt werden.
Zwischen 1a und 1b: Wenn Prozessor 2 installiert ist, muss der hintere Teil des längeren OCP-Kabels entweder durch die unteren Trennwände der hinteren Luftführung oder durch die Kabelkanäle unter dem 2U-Hochleistungs-PHM von den DIMMs getrennt werden.
