Roteamento de cabos do módulo de gerenciamento do XCC e do módulo OCP frontal
Siga as instruções nesta seção para instalar e direcionar o cabo para o módulo OCP frontal e o módulo de gerenciamento do XCC.
Nota
- Dependendo da configuração específica, as informações neste tópico podem não se aplicar ao nó.
- Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
- Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

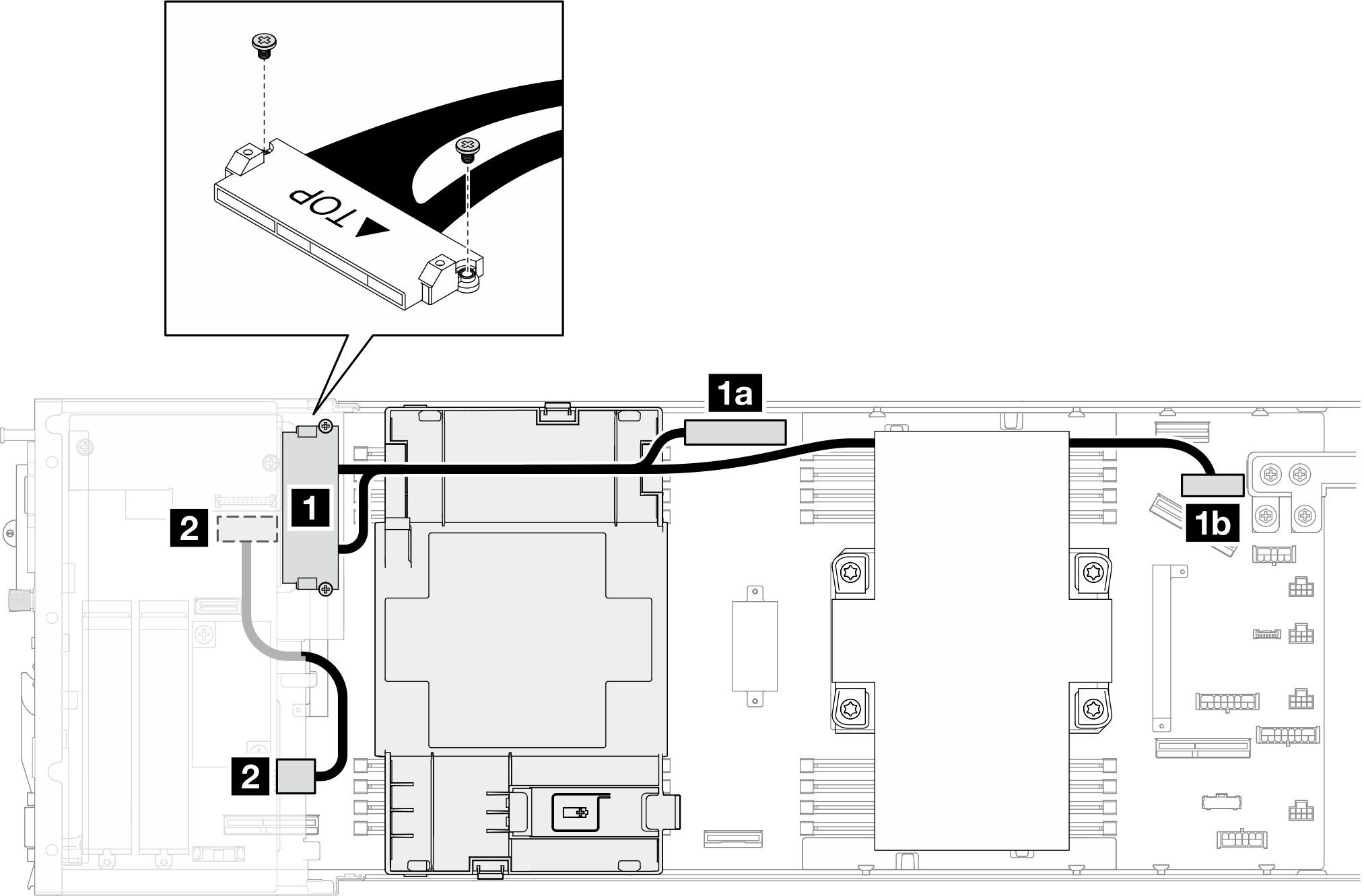

Figura 1. Cabo OCP e cabo de E/S frontal na configuração do OCP frontal
| De (Gaiola do OCP frontal) | Para (placa-mãe) | Cabo | |
|---|---|---|---|
| 1 Gaiola do OCP frontal (preso com parafusos) | 1a Conector de sinal OCP | Conector OCP GenZ 4C+ | para MCIO x16 (225 mm) |
| 1b Conector de banda lateral e de energia OCP | para MCIO x8 (445 mm) | ||
| 2 Conector de sinal de E/S frontal | 2 Conector de sinal de E/S frontal | SlimSAS x4 para SlimSAS x8 de perfil baixo (155 mm) | |
Nota
Ao conectar o cabo de E/S frontal à gaiola OCP frontal, certifique-se de prender o cabo de aterramento conectado com um parafuso.
Figura 2. Parafuso do cabo de aterramento de E/S frontal
Importante
Entre 1 e 1a: O cabo OCP deve ser separado dos DIMMs pelas partições inferiores do defletor de ar frontal.
Entre 1a e 1b: Quando o processador 2 estiver instalado, a parte traseira do cabo OCP mais longo deve ser separada dos DIMMs pelas partições inferiores do defletor de ar traseiro ou pelos dutos de cabos abaixo do PHM de desempenho de 2U.
