앞면 OCP 모듈 및 XCC 관리 모듈 케이블 배선
이 섹션의 지침에 따라 앞면 OCP 모듈 및 XCC 관리 모듈의 케이블을 설치하고 배선하십시오.
주
- 특정 구성에 따라 이 도움말의 정보가 노드에 적용되지 않을 수도 있습니다.
- 커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
- 케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.

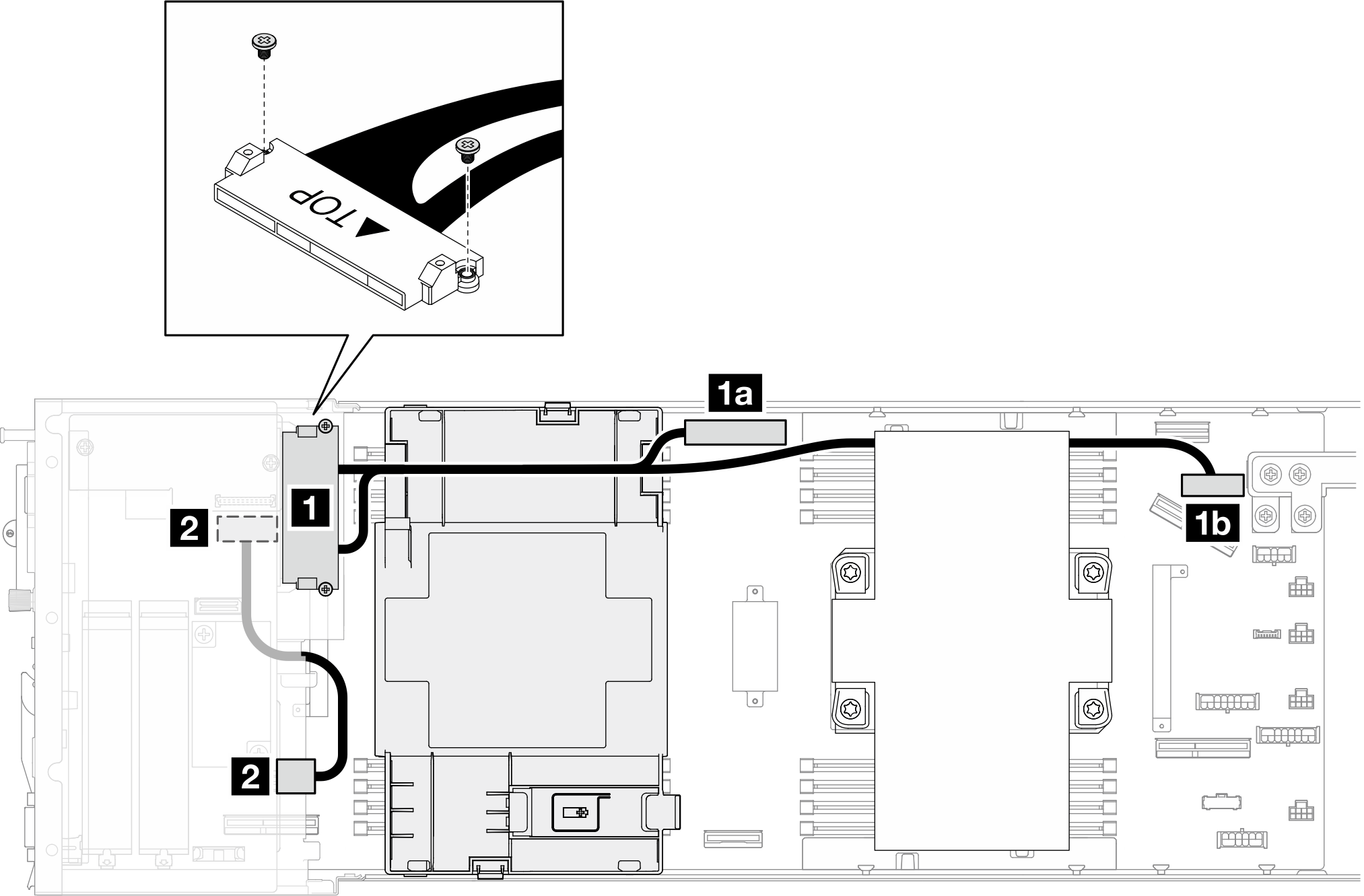

그림 1. 앞면 OCP 구성의 OCP 케이블 및 앞면 I/O 케이블
| 시작(앞면 OCP 케이지) | 끝 (시스템 보드) | 케이블 | |
|---|---|---|---|
| 1 앞면 OCP 케이지(나사로 고정됨) | 1a OCP 신호 커넥터 | GenZ 4C+ OCP 커넥터 | - MCIO x16(225mm) |
| 1b OCP 전원 및 사이드밴드 커넥터 | - MCIO x8(445mm) | ||
| 2 앞면 I/O 신호 커넥터 | 2 앞면 I/O 신호 커넥터 | SlimSAS x4 - 로우 프로파일 SlimSAS x8(155mm) | |
주
앞면 I/O 케이블을 앞면 OCP 케이지에 연결할 때 부착된 접지 케이블을 나사로 고정해야 합니다.
그림 2. 앞면 I/O 접지 케이블의 나사
중요사항
1에서 1a 사이: OCP 케이블은 앞면 공기 조절 장치의 하단 파티션을 통해 DIMM에서 분리되어야 합니다.
1a에서 1b 사이: 프로세서 2가 설치된 경우 긴 OCP 케이블의 뒷부분은 뒷면 공기 조절 장치의 하단 파티션이나 2U 성능 PHM 아래의 케이블 덕트를 통해 DIMM에서 분리되어야 합니다.
