Installer le support de transport avant

Suivez les instructions pour installer le support de transport avant.

À propos de cette tâche

Remarque
Si la solution doit être expédiée dans l’armoire, installez le support de transport avant pour fixer la solution à l’armoire.
Avertissement
Lisez le document Conseils d’installation pour vous assurer que vous travaillez en toute sécurité.

Procédure

Installez le support de transport avant.
  1. Alignez les deux trous du support sur les deux vis moletées à l’avant du boîtier, puis poussez le support vers le boîtier jusqu’à ce qu’il soit solidement fixé.
  2. Faites pivoter le piston supérieur en position verrouillée.
  3. Faites pivoter le piston inférieur en position verrouillée.
  4. Utilisez un tournevis cruciforme n° 1 pour visser les quatre vis afin de fixer le support au boîtier.

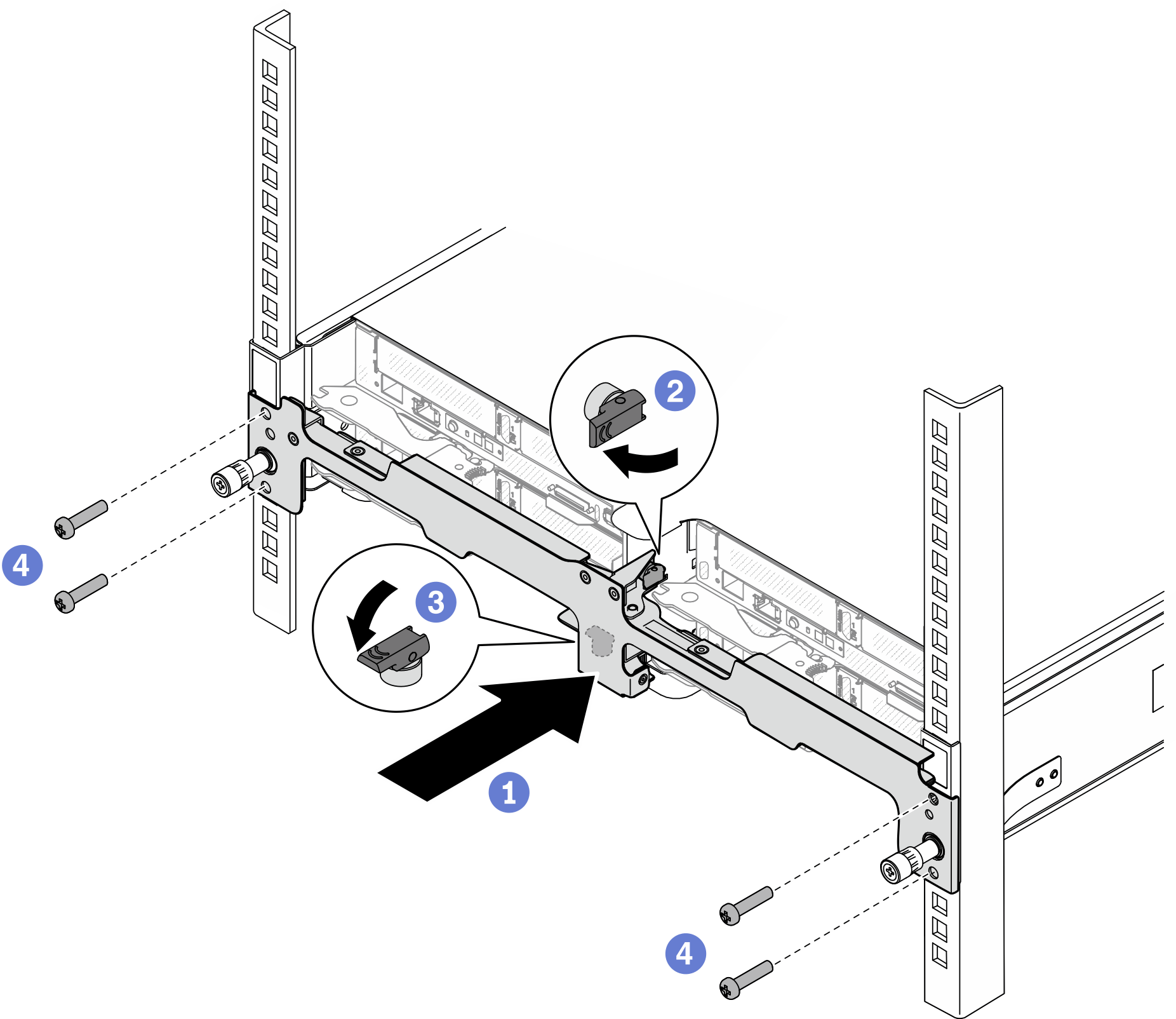

Figure 1. Installation du support de transport avant
Front shipping bracket installation
