Speichermodul entfernen

Verwenden Sie diese Informationen, um ein Speichermodul zu entfernen.

Zu dieser Aufgabe

Wichtig

Wenn Sie das Speichermodul entfernen/einbauen, neigen Sie das Speichermodul nicht und halten Sie es in einer aufrechten Position, um eine Beschädigung des Gap-Pads zu vermeiden.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden.

• Ziehen Sie die Netzkabel und alle externen Kabel vom Gehäuse ab.

• Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft.

• Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.

• Speichermodule sind empfindlich gegen statische Entladungen und erfordern eine spezielle Handhabung. Zusätzlich zu den Standardrichtlinien für Umgang mit aufladungsempfindlichen Einheiten:

  • Tragen Sie immer ein Antistatikarmband, wenn Sie Speichermodule entfernen oder installieren. Antistatikhandschuhe können ebenfalls verwendet werden.

  • Halten Sie niemals zwei oder mehr Speichermodule zusammen in der Hand, so dass sie sich berühren könnten. Stapeln Sie Speichermodule während der Lagerung nicht übereinander.

  • Berühren Sie niemals die goldenen Speichermodul-Anschlusskontakte bzw. lassen Sie nicht zu, dass diese Kontakte die Außenseite des Speichermodul-Anschlussgehäuses berühren.

  • Gehen Sie vorsichtig mit Speichermodulen um: Sie dürfen ein Speichermodul niemals biegen, drehen oder fallen lassen.

In der folgenden Abbildung ist die Position der Speichermodul-Steckplätze auf der Systemplatine dargestellt.

Abbildung 1. Position der Speichermodul-Anschlüsse

Anmerkung

Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist das Installationsverfahren identisch.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe DWC Einbaurahmen aus dem Gehäuse entfernen.
   2. Entfernen Sie die Abdeckung des Einbaurahmens. Siehe Abdeckung des Einbaurahmens entfernen.

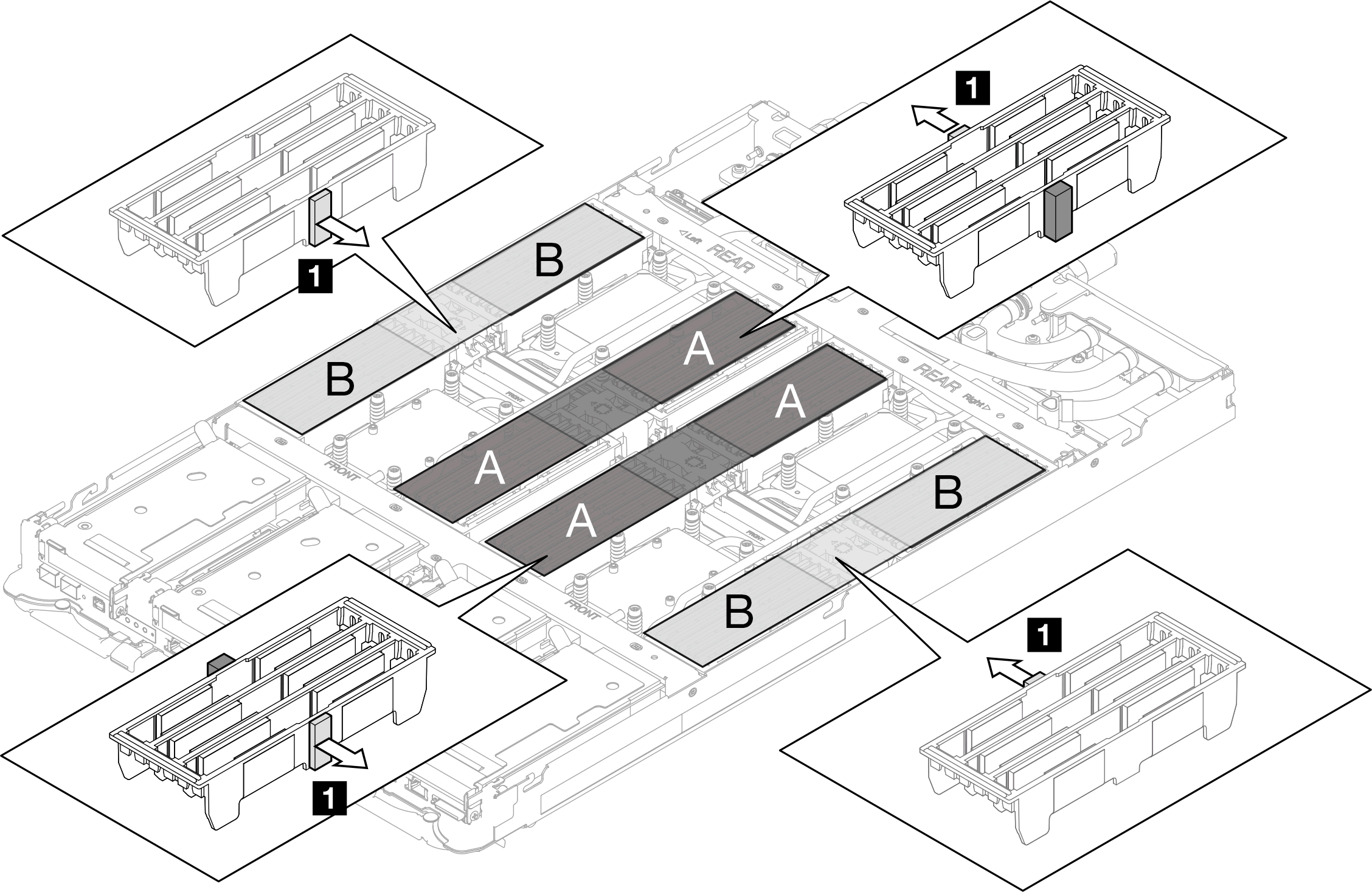

2. Entfernen Sie das Speichermodul-Werkzeug, das am DIMM-Kamm befestigt ist.
   Abbildung 2. Entfernen des Speichermodul-Werkzeugs



   Anmerkung

   Das Speichermodul-Werkzeug wird aufgrund von Platzbeschränkungen empfohlen, die durch die Anordnung der Schläuche der Wasserkreisläufe im Speicherbereich bedingt sind.

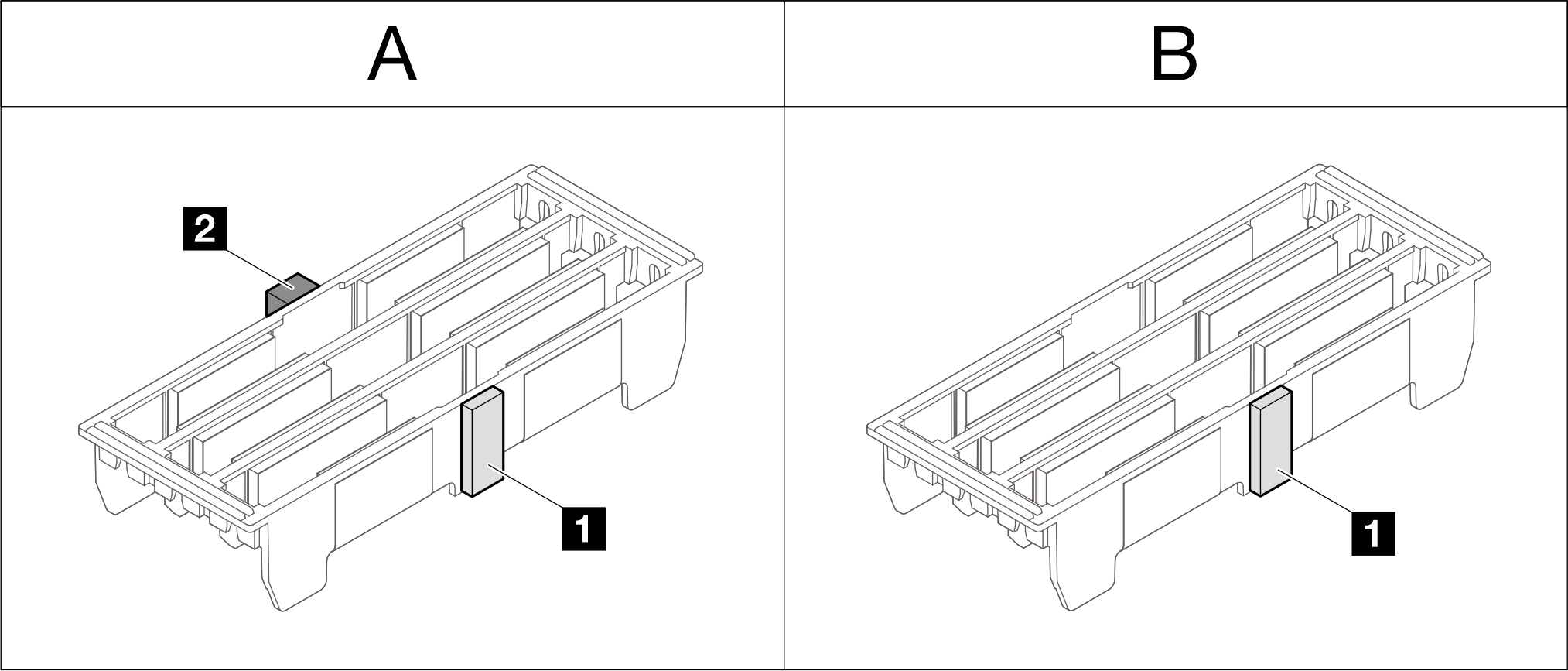

3. Entfernen Sie die DIMM-Abdeckung.
   Anmerkung

   Drehen Sie die DIMM-Abdeckung nicht um und halten Sie sie in aufrechter Position, um eine Beschädigung der Gap-Pads zu vermeiden.

   Abbildung 3. Entfernen der DIMM-Abdeckung


4. Verwenden Sie das Speichermodul-Werkzeug, um die Halteklammern an den Enden des Speichermodul-Steckplatzes vorsichtig nach außen zu drücken.
   Abbildung 4. Drücken der Halteklammern am Speichermodul-Steckplatz



   Achtung

   • Speichermodule sind aufladungsempfindliche Einheiten. Das Paket muss geerdet werden, bevor es geöffnet werden kann.

   • Öffnen und schließen Sie die Halteklammern vorsichtig, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden.

5. Entfernen Sie das Speichermodul vorsichtig.
   Achtung

   Wenn Sie das Speichermodul entfernen/einbauen, neigen Sie das Speichermodul nicht und halten Sie es in einer aufrechten Position, um eine Beschädigung des Gap-Pads zu vermeiden.

   Abbildung 5. Entfernen des Speichermoduls


6. Bringen Sie die DIMM-Abdeckung an.
   Anmerkung

   Drehen Sie die DIMM-Abdeckung nicht um und halten Sie sie in aufrechter Position, um eine Beschädigung der Gap-Pads zu vermeiden.

   Abbildung 6. Installation der DIMM-Abdeckung


7. Installieren Sie das Speichermodul-Tool am DIMM-Kamm auf der linken Seite des Knotens.
   Abbildung 7. Befestigen des Speichermodul-Werkzeugs
