Extracción de un módulo de memoria

Utilice esta información para extraer un módulo de memoria.

Acerca de esta tarea

Importante

Cuando extraiga/instale el módulo de memoria, no lo incline y manténgalo en posición vertical para evitar dañar la almohadilla de espacio.

Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague la bandeja DWC correspondiente en la que se va a realizar la tarea.

  • Desconecte los cables de alimentación y todos los cables externos del alojamiento.

  • Utilice la fuerza adicional para desconectar los cables QSFP si están conectados a la solución.

  • Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables de alimentación del sistema. Esto permite que el sistema se descargue completamente de electricidad y que sea seguro manipular el módulo de memoria.

  • Los módulos de memoria son sensibles a la descarga estática y requieren una manipulación especial. Además de las directrices estándar para Manipulación de dispositivos sensibles a la electricidad estática:

    • Siempre use una muñequera antiestática al quitar o instalar los módulos de memoria. También se pueden utilizar guantes antiestática.

    • Nunca sostenga dos o más módulos de memoria juntos, de forma que entren en contacto. No apile los módulos de memoria directamente uno encima de otro para el almacenamiento.

    • Nunca toque los contactos dorados de los conectores de los módulos de memoria ni permita que estos contactos toquen la parte exterior del alojamiento de los conectores de los módulos de memoria.

    • Maneje con cuidado los módulos de memoria: nunca doble, tuerza ni deje caer un módulo de memoria.

La siguiente ilustración muestra la ubicación de los conectores de módulo de memoria de la placa del sistema.
Figura 1. Ubicación del conector del módulo de memoria
Memory module connector location
Nota
Es posible que la ilustración siguiente sea ligeramente diferente de su hardware, pero el método de instalación es el mismo.

Procedimiento

Nota
  • Asegúrese de extraer o instalar el módulo de memoria 20 segundos después de desconectar los cables de alimentación del sistema. Esto permite que el sistema se descargue completamente de electricidad y que sea seguro manipular el módulo de memoria.

  • Según el modelo, el aspecto de la solución puede ser levemente diferente de la ilustración.

  1. Prepárese para esta tarea.
    1. Quite la bandeja del alojamiento. Consulte Extracción de una bandeja DWC del alojamiento.
    2. Quite la cubierta de bandeja. Consulte Quitar la cubierta de la bandeja.
  2. Quite la herramienta del módulo de memoria conectada a la guía de DIMM.

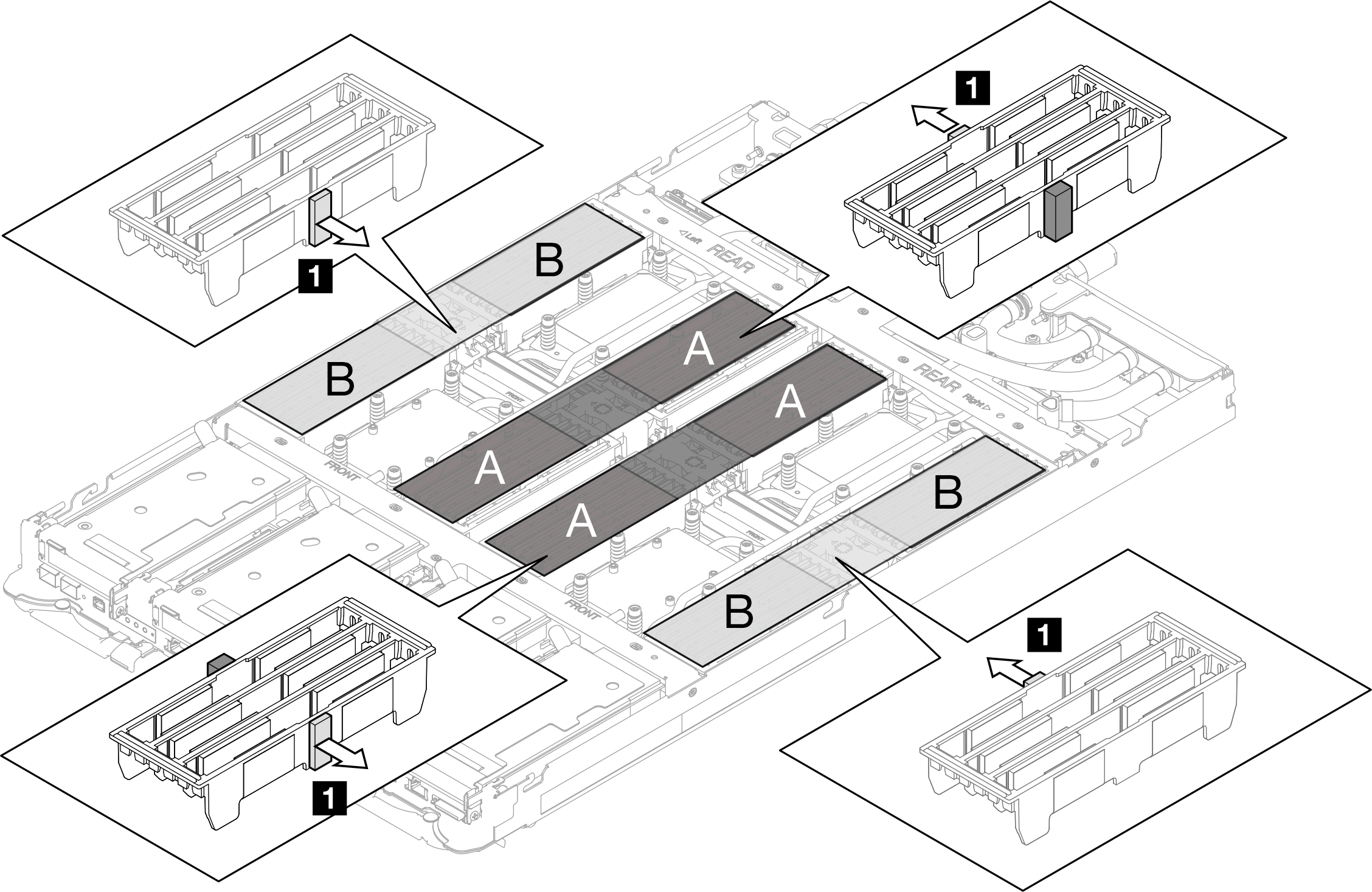

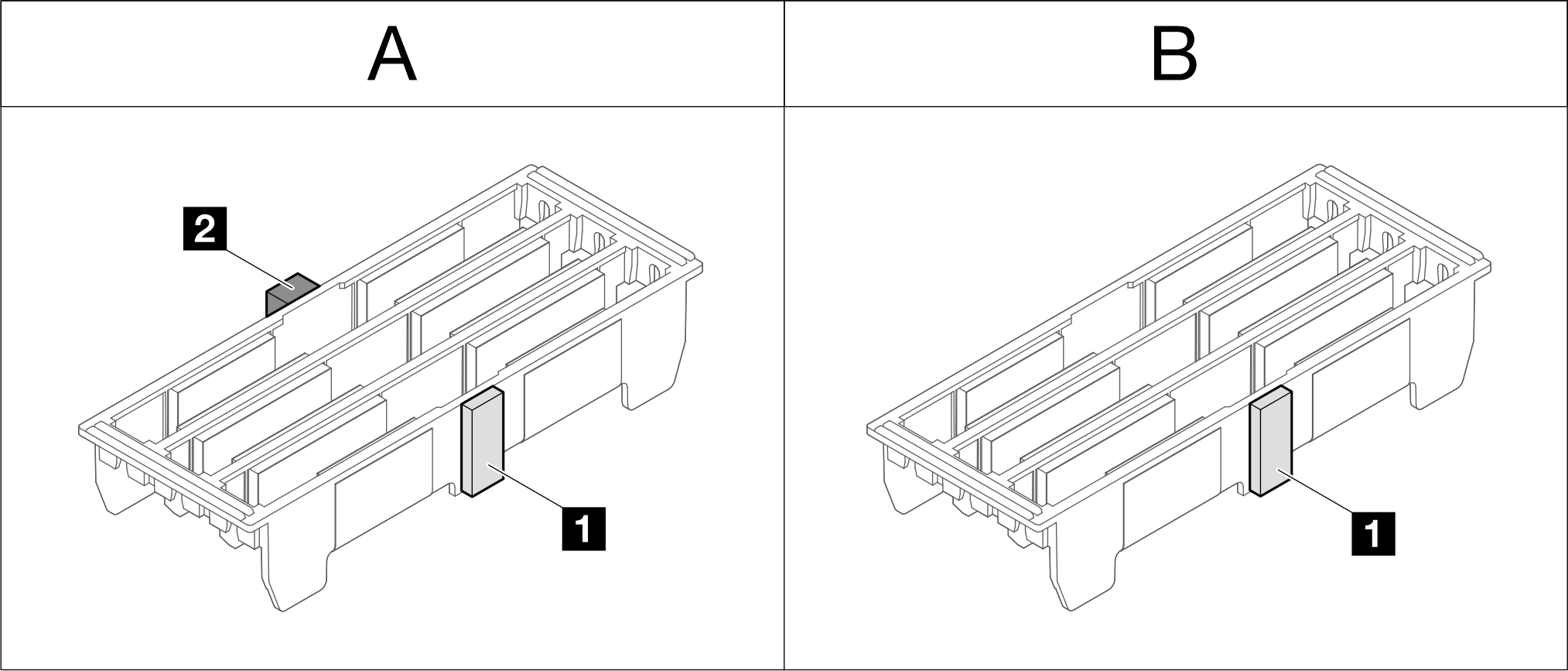

    Figura 2. Extracción de la herramienta del módulo de memoria
    Memory module tool removal
    Nota
    Se recomienda la herramienta del módulo de memoria debido a las limitaciones de espacio causadas por la ubicación de los tubos del bucle de agua a través de la sección de la memoria.
  3. Extraiga la cubierta DIMM.
    Nota
    No incline la cubierta de DIMM y manténgala en posición vertical para evitar que se dañen las almohadillas de espacio.
    Figura 3. Extracción de la cubierta DIMM
    DIMM cover removal
  4. Utilice con cuidado la herramienta del módulo de memoria para presionar los clips de sujeción hacia fuera en cada extremo del conector de módulo de memoria.
    Figura 4. Cómo presionar los clips de sujeción en el conector del módulo de memoria
    Pressing retaining clips on memory module connector
    Atención
    • Los módulos de memoria son sensibles a la electricidad estática. El paquete debe estar conectado a tierra antes de abrirlo.

    • Para evitar que los clips de sujeción se rompan o que los conectores del módulo de memoria resulten dañados, abra y cierre los clips con cuidado.

  5. Quite con cuidado el módulo de memoria.
    Atención

    Cuando extraiga/instale el módulo de memoria, no lo incline y manténgalo en posición vertical para evitar dañar la almohadilla de espacio.

    Figura 5. Extracción del módulo de memoria
    Memory module removal
  6. Instale la cubierta DIMM.
    Nota
    No incline la cubierta de DIMM y manténgala en posición vertical para evitar que se dañen las almohadillas de espacio.
    Figura 6. Instalación de la cubierta DIMM
    DIMM cover installation
  7. Instale la herramienta del módulo de memoria en el DIMM del lado izquierdo del nodo.
    Figura 7. Instalación de la herramienta del módulo de memoria
    Memory module tool installation
Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
