Abdeckblenden für Knoten-E/A-Anschluss
Installieren Sie die E/A-Abdeckblenden an der Vorder- und Rückseite des Knotens, wenn die Anschlüsse nicht verwendet werden. Die Anschlüsse könnten ohne ordnungsgemäßen Schutz der Abdeckblenden einstauben.
Anmerkung
Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.
Knoten-E/A-Abdeckblenden

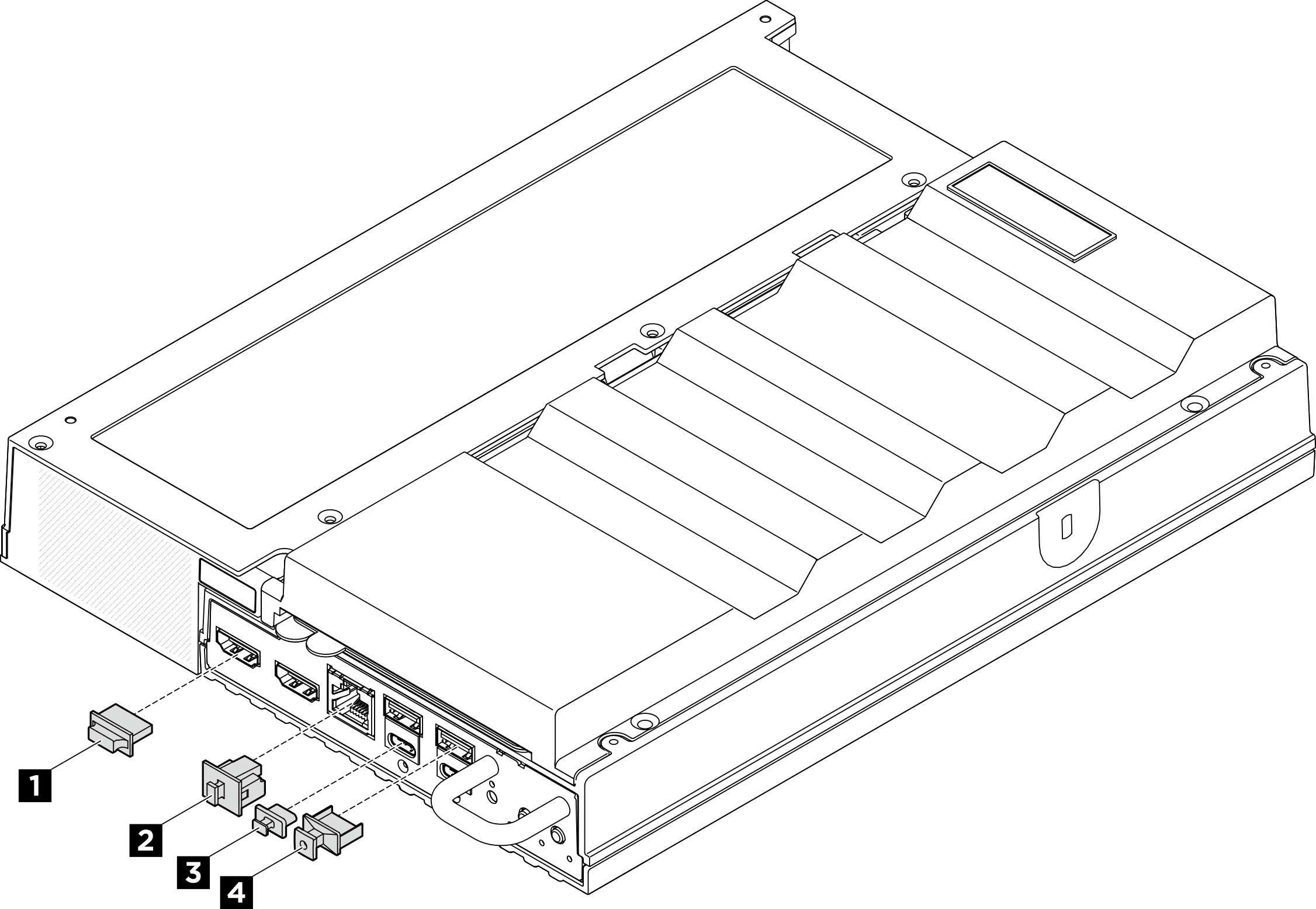

Abbildung 1. Vordere E/A-Abdeckblenden
| 1 HDMI-Anschlussabdeckung (x2) | 2 RJ-45-Abdeckblende (x1) |
| 3 USB Type-C-Abdeckblende (x2) | 4 USB Type-A-Abdeckblende (x2) |

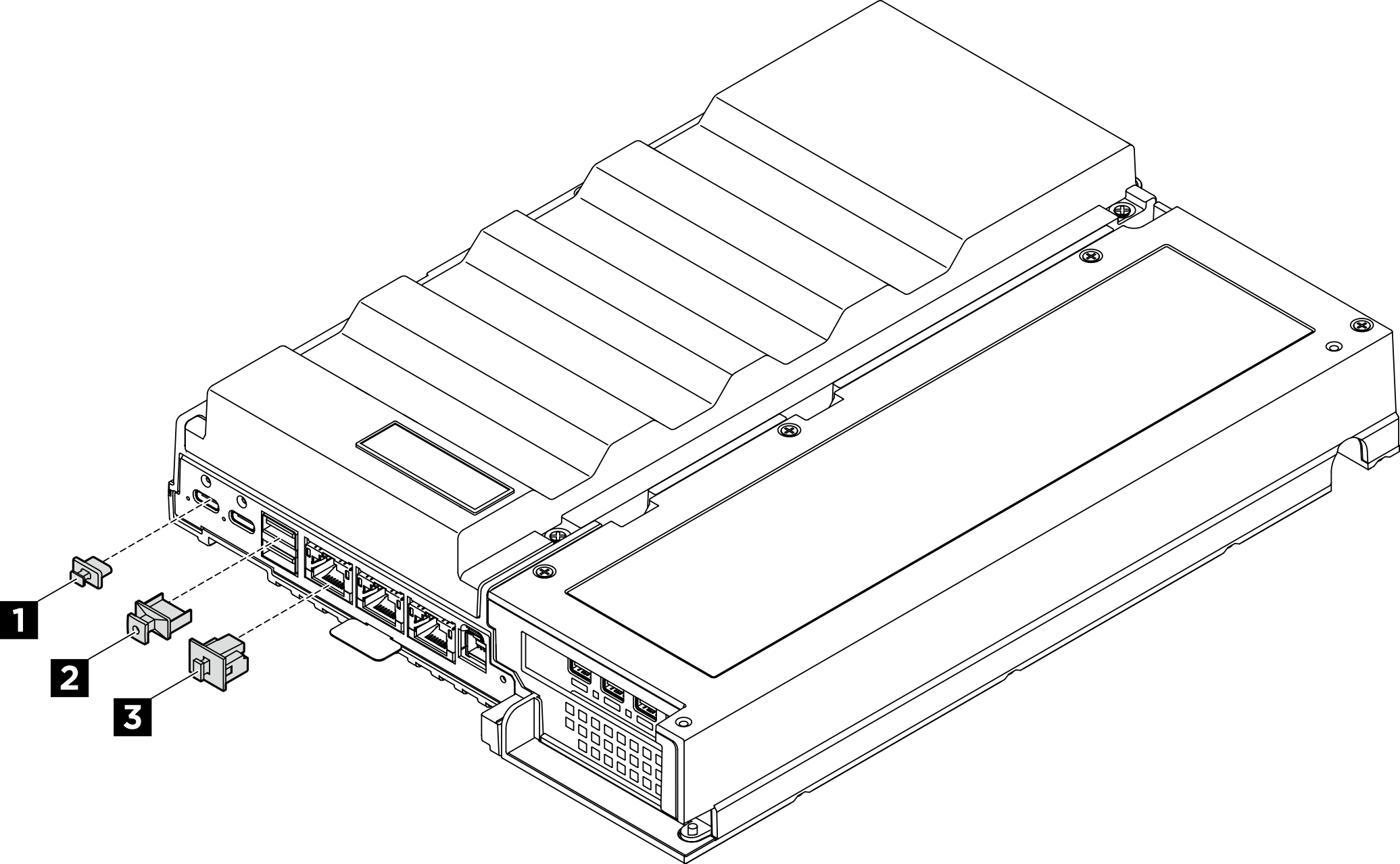

Abbildung 2. Hintere I/O-Abdeckblenden
| 1 USB Type-C-Abdeckblende (x2) | 2 USB Type-A-Abdeckblende (x2) |
| 3 RJ-45-Abdeckblende (x3) |
