Vorderansicht des Gehäuses

Dieser Abschnitt enthält Informationen zur Nummerierung der Knotenpositionen.

  • Das 1U2N Gehäuse kann bis zu zwei ThinkEdge SE100 Knoten mit PCIe-Erweiterungssatz enthalten und das 1U3N Gehäuse bis zu drei ThinkEdge SE100 Knoten, wie in der folgenden Abbildung dargestellt.

  • Weitere Informationen zu den Anschlüssen des Knotens finden Sie unter Serverkomponenten im ThinkEdge SE100 Benutzerhandbuch.

  • Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.

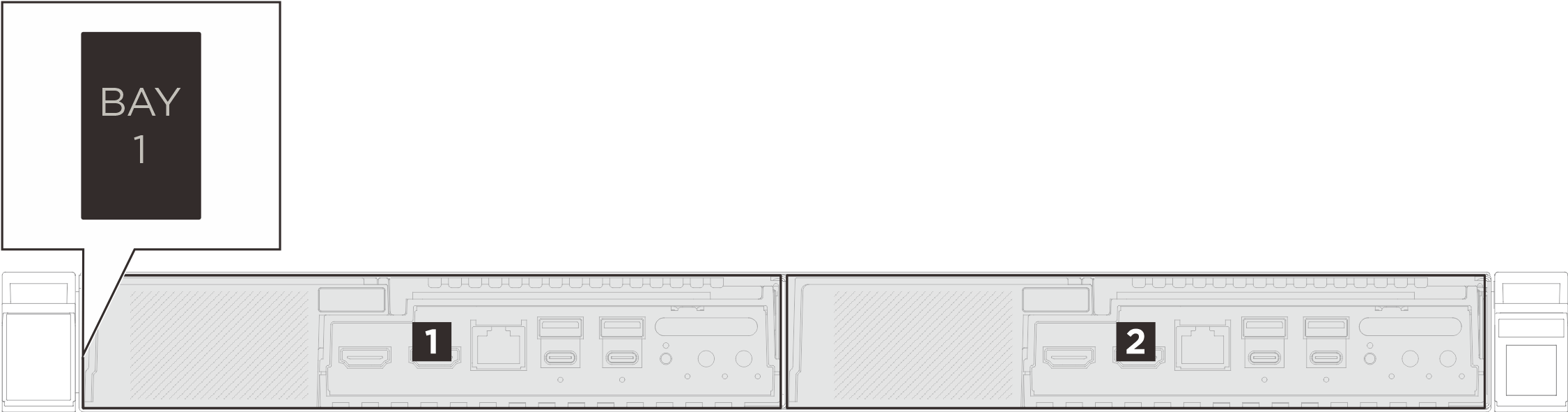

Abbildung 1. Vorderansicht des 1U2N Gehäuses

Tabelle 1. 1U2N Gehäuse-Positionsnummerierung
1 Position 12 Position 2

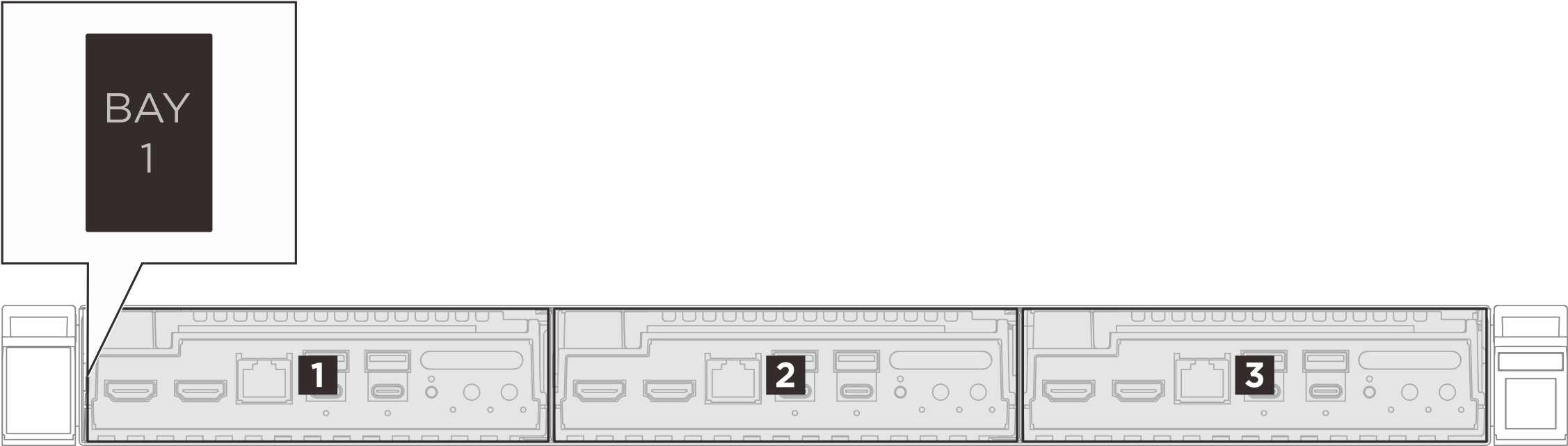

Abbildung 2. Vorderansicht des 1U3N Gehäuses

Tabelle 2. 1U3N Gehäuse-Positionsnummerierung
1 Position 12 Position 23 Position 3
