Vue avant du boîtier
La présente section contient des informations sur la numérotation des baies de nœuds.
Le boîtier 1U2N peut contenir jusqu’à deux nœuds ThinkEdge SE100 avec un kit d’extension PCIe, tandis que le boîtier 1U3N peut contenir jusqu’à trois nœuds ThinkEdge SE100, comme le montre l’illustration ci-dessous.
Pour en savoir plus sur les connecteurs du nœud, reportez-vous à la section « Composants du serveur » dans le Guide d’utilisation du ThinkEdge SE100.
Selon le modèle, il est possible que votre serveur diffère légèrement de l’illustration.

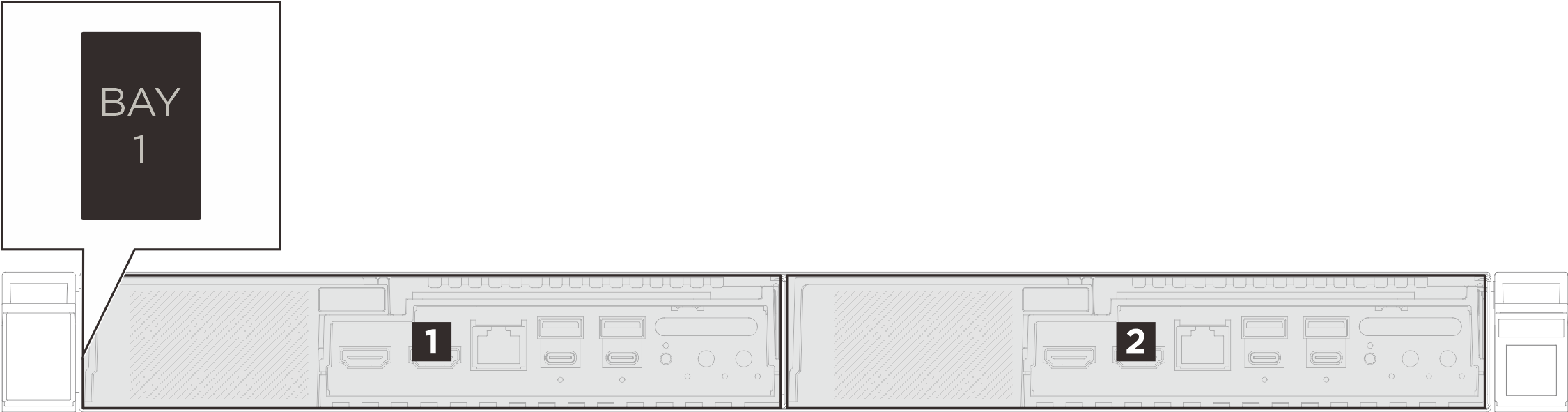

Figure 1. Vue avant du boîtier 1U2N
| 1 Baie 1 | 2 Baie 2 |

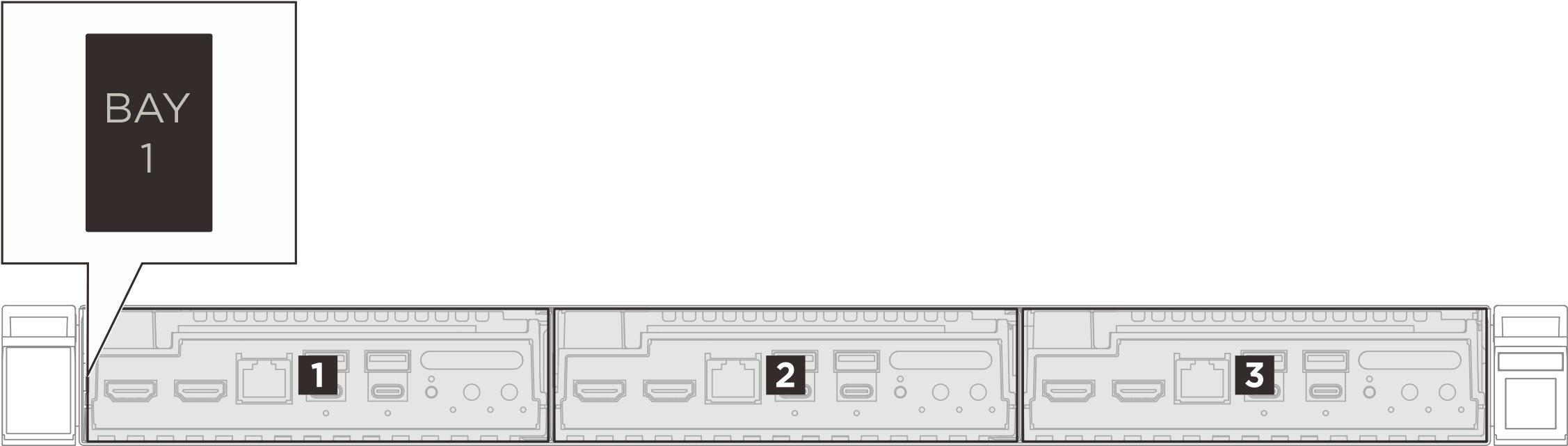

Figure 2. Vue avant du boîtier 1U3N
| 1 Baie 1 | 2 Baie 2 | 3 Baie 3 |
