机柜前视图
本节介绍节点插槽编号。
1U2N 机柜最多可容纳两个带 PCIe 扩展套件的 ThinkEdge SE100 节点;1U3N 机柜最多可容纳三个 ThinkEdge SE100 节点,如下图所示。
有关节点接口的更多信息,请参阅《ThinkEdge SE100 用户指南》中的服务器组件。
根据型号的不同,您的服务器可能与插图略有不同。

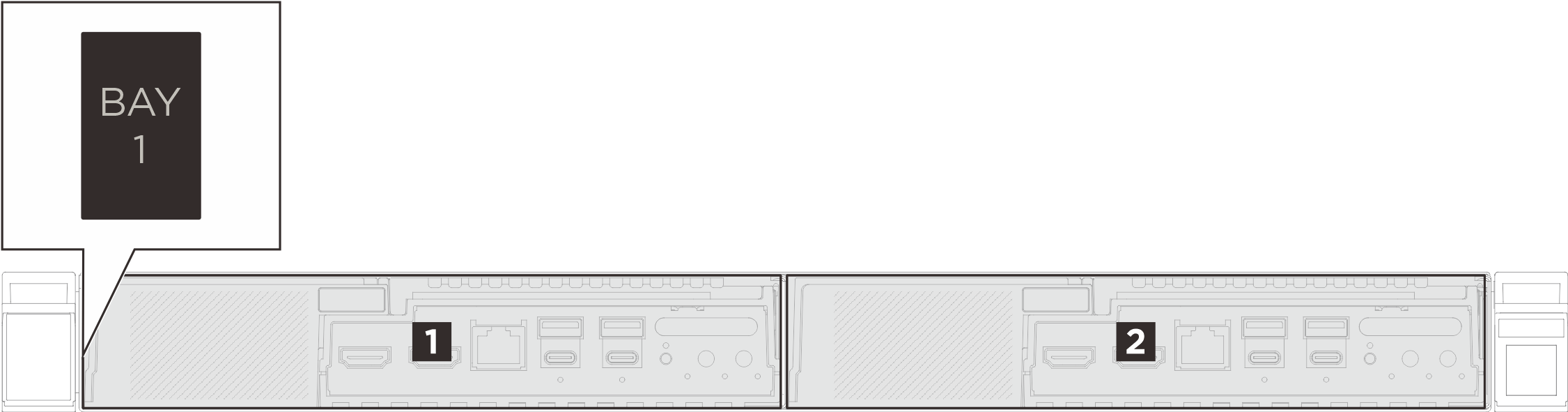

图 1. 1U2N 机柜前视图


1 插槽 1 | 2 插槽 2 |

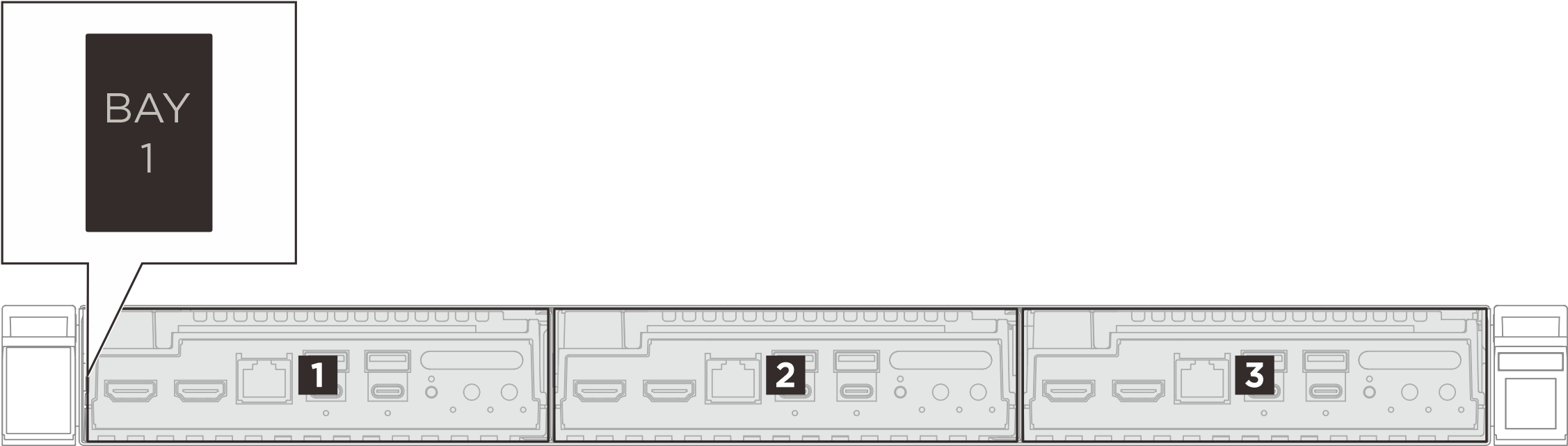

图 2. 1U3N 机柜前视图


1 插槽 1 | 2 插槽 2 | 3 插槽 3 |
