Visão frontal do gabinete
Esta seção contém informações sobre a numeração do compartimento de nós.
O gabinete 1U2N pode conter até dois nós do ThinkEdge SE100 com kit de expansão PCIe, enquanto o gabinete 1U3N pode conter até três nós do ThinkEdge SE100, conforme mostrado na ilustração abaixo.
Para obter mais informações sobre os conectores do nó, consulte Componentes do servidor no Guia do Usuário do ThinkEdge SE100.
Dependendo do modelo, seu servidor pode ter uma aparência ligeiramente diferente da ilustração.

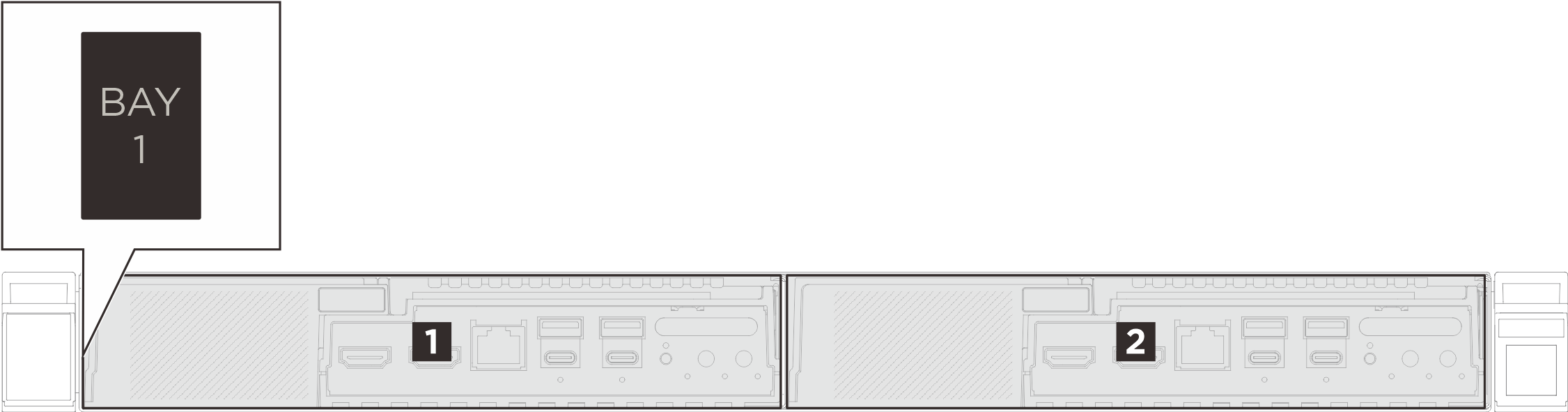

Figura 1. Vista frontal do gabinete 1U2N
| 1 Compartimento 1 | 2 Compartimento 2 |

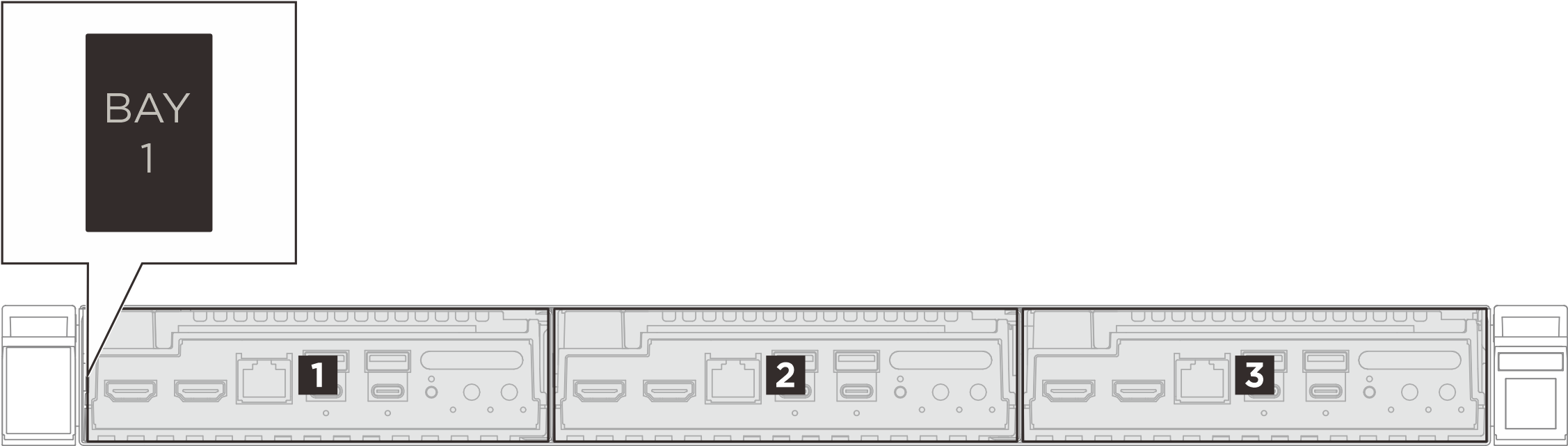

Figura 2. Vista frontal do gabinete 1U3N
| 1 Compartimento 1 | 2 Compartimento 2 | 3 Compartimento 3 |
