Вид корпуса спереди
В этом разделе приведены сведения о нумерации отсеков для узлов.
Корпус 1U2N может содержать до двух узлов ThinkEdge SE100 с комплектом расширения PCIe; корпус 1U3N может содержать до трех узлов ThinkEdge SE100, как показано на рисунках ниже.
Дополнительные сведения о разъемах узла см. в разделе Компоненты сервера в Руководстве пользователя ThinkEdge SE100.
В зависимости от модели сервер может выглядеть несколько иначе, чем на рисунке.

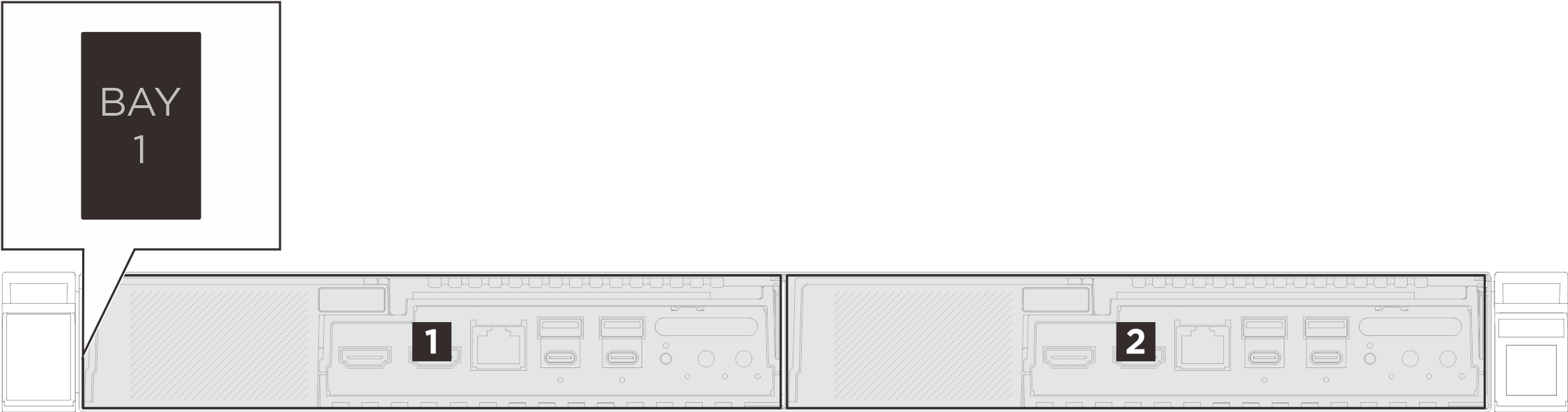

Рис. 1. Корпус 1U2N, вид спереди
| 1 Отсек 1 | 2 Отсек 2 |

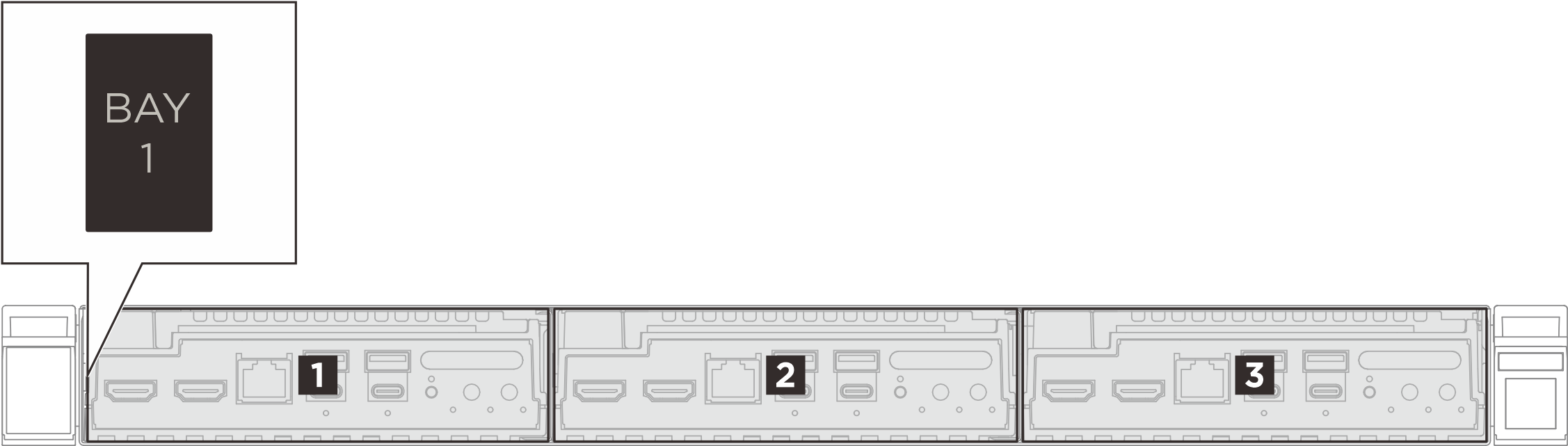

Рис. 2. Корпус 1U3N, вид спереди
| 1 Отсек 1 | 2 Отсек 2 | 3 Отсек 3 |
