Прокладка внутренних кабелей
В этом разделе приведены сведения о прокладке внутренних кабелей для определенных компонентов.
Если ThinkEdge SE100 представлен в конфигурации монтажа в стойке, корпус 1U2N может содержать до двух узлов ThinkEdge SE100 с комплектом расширения PCIe, а корпус 1U3N — до трех узлов ThinkEdge SE100. Обязательно выполните следующие действия, чтобы подключить кабели к задним разъемам ввода-вывода узла и комплектов расширения ThinkEdge SE100, и убедитесь, что соответствующие кабели проходят через кабельные зажимы и направляющие.
- Снимите следующие компоненты, установленные на корпусе, и поместите их в надежное место, защищенное от статического электричества.
Снимите поперечную планку с корпуса. См. шаг 2 в разделе Снятие адаптера питания (для монтажа в стойке).

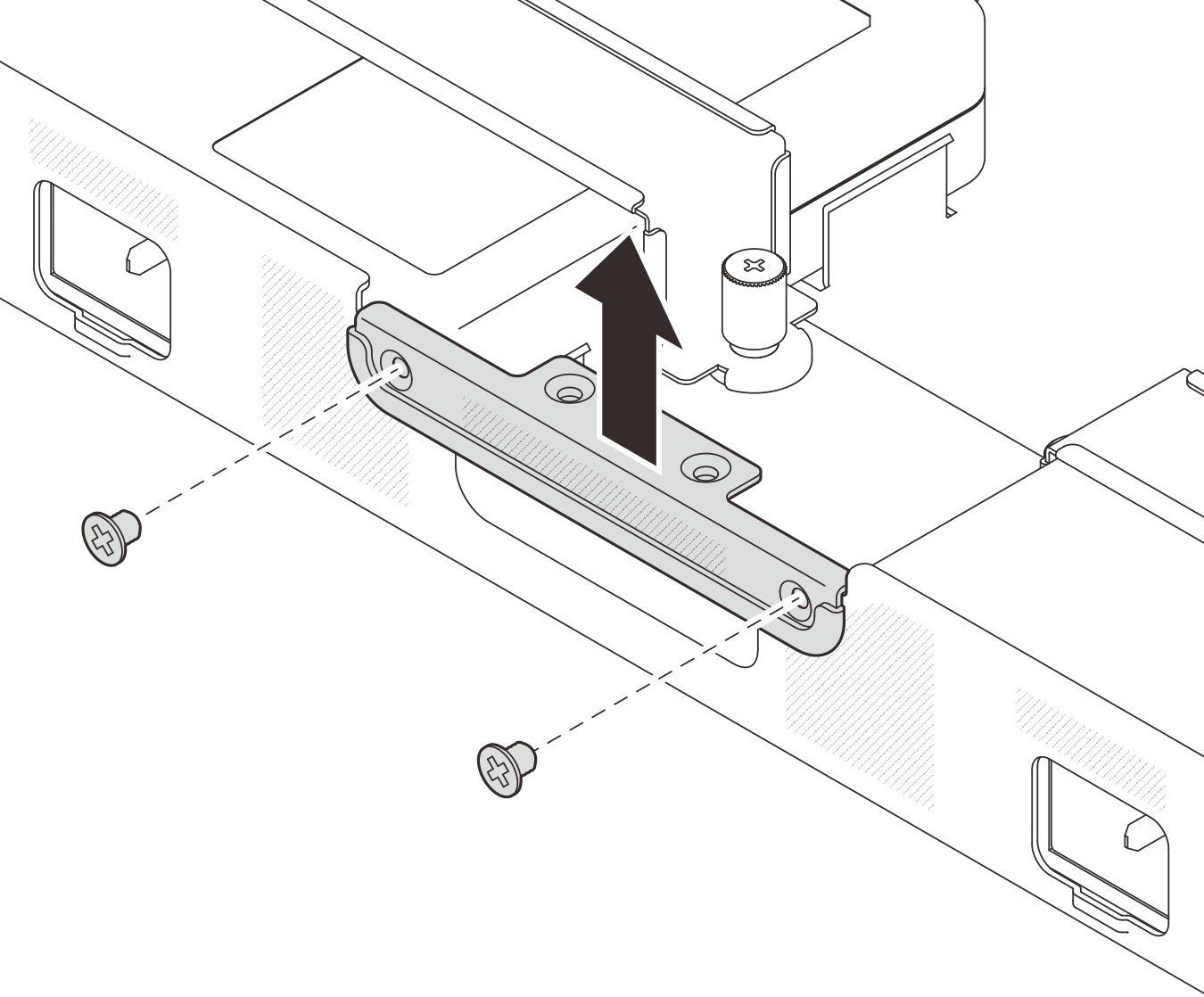

- Ослабьте два винта, фиксирующих заднюю скобу; затем снимите заднюю скобу с корпуса.Рис. 1. Снятие задней скобы корпуса

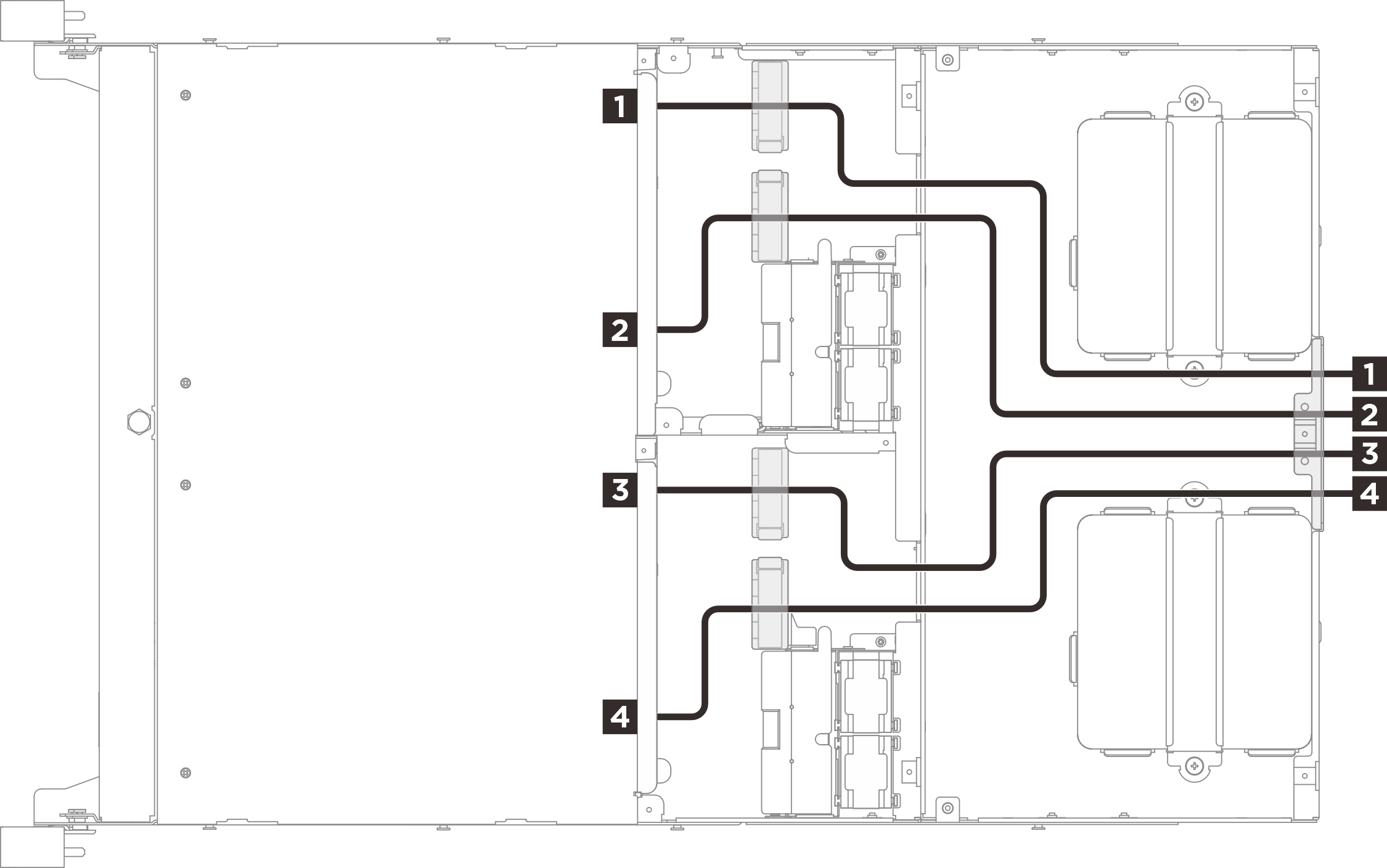

- Убедитесь, что соответствующие кабели проходят через кабельные зажимы и направляющие, как показано ниже:Рис. 2. Кабельные зажимы и направляющие на корпусе 1U2N

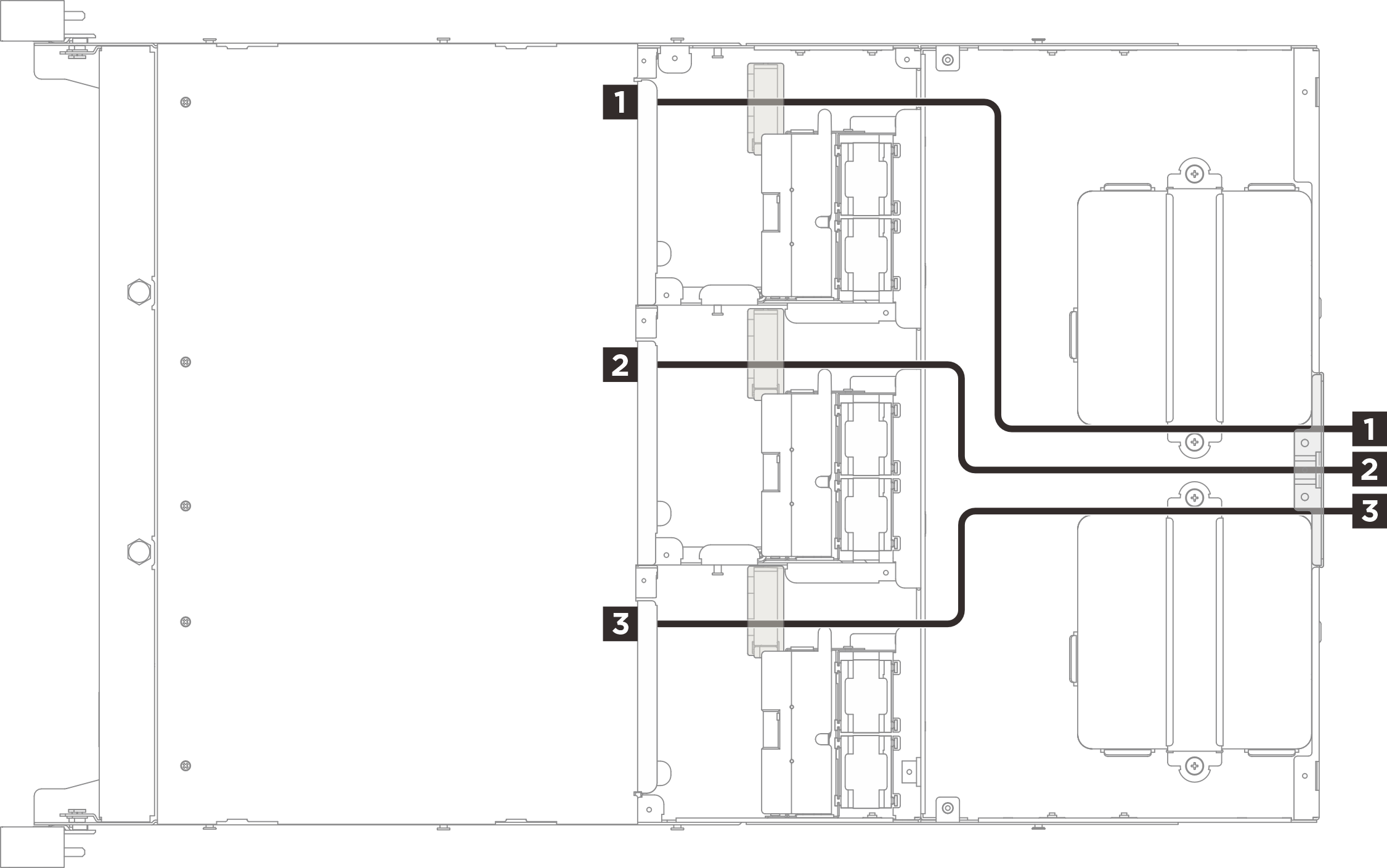

Кабель От Отсек корпуса 1 Задние разъемы ввода-вывода комплекта расширения PCIe Отсек 1 2 Задние разъемы ввода-вывода узла 3 Задние разъемы ввода-вывода комплекта расширения PCIe Отсек 2 4 Задние разъемы ввода-вывода узла Рис. 3. Кабельные зажимы и направляющие на корпусе 1U3N
Кабель От Отсек корпуса 1 Задние разъемы ввода-вывода узла Отсек 1 2 Отсек 2 3 Отсек 3
Подключайте кабельные разъемы вертикально или горизонтально согласно ориентации соответствующих кабельных гнезд, избегая наклона.
- Чтобы отключить кабели от материнской платы, выполните следующие действия:
Нажмите и удерживайте все защелки, язычки и замки на кабельных разъемах, чтобы освободить кабельные разъемы.
- Отсоединяйте кабельные разъемы вертикально или горизонтально согласно ориентации соответствующих кабельных гнезд, избегая наклона.Прим.Кабельные разъемы могут выглядеть иначе, чем на рисунке, но процедура снятия одна и та же.
