内部ケーブルの配線
このセクションでは、特定のコンポーネントの内部ケーブル配線について説明します。
ThinkEdge SE100 がラック・マウント構成の場合は、1U2N エンクロージャーには、PCIe 拡張キットを取り付けた ThinkEdge SE100 ノードを最大 2 つ、1U3N には最大 3 つの ThinkEdge SE100 ノードを収容できます。ThinkEdge SE100 ノードおよび拡張キットの背面にある I/Oコネクターにケーブルを接続する際は、以下の手順に従ってください。また、該当するケーブルをケーブル・クリップやガイドを通して確実に配線してください。
手順
- エンクロージャーに取り付けられている以下のコンポーネントを取り外し、帯電防止された安全な場所に置きます。
エンクロージャーからクロス・バーを取り外します。電源アダプターの取り外し (ラック・マウント)の手順 2 を参照してください。

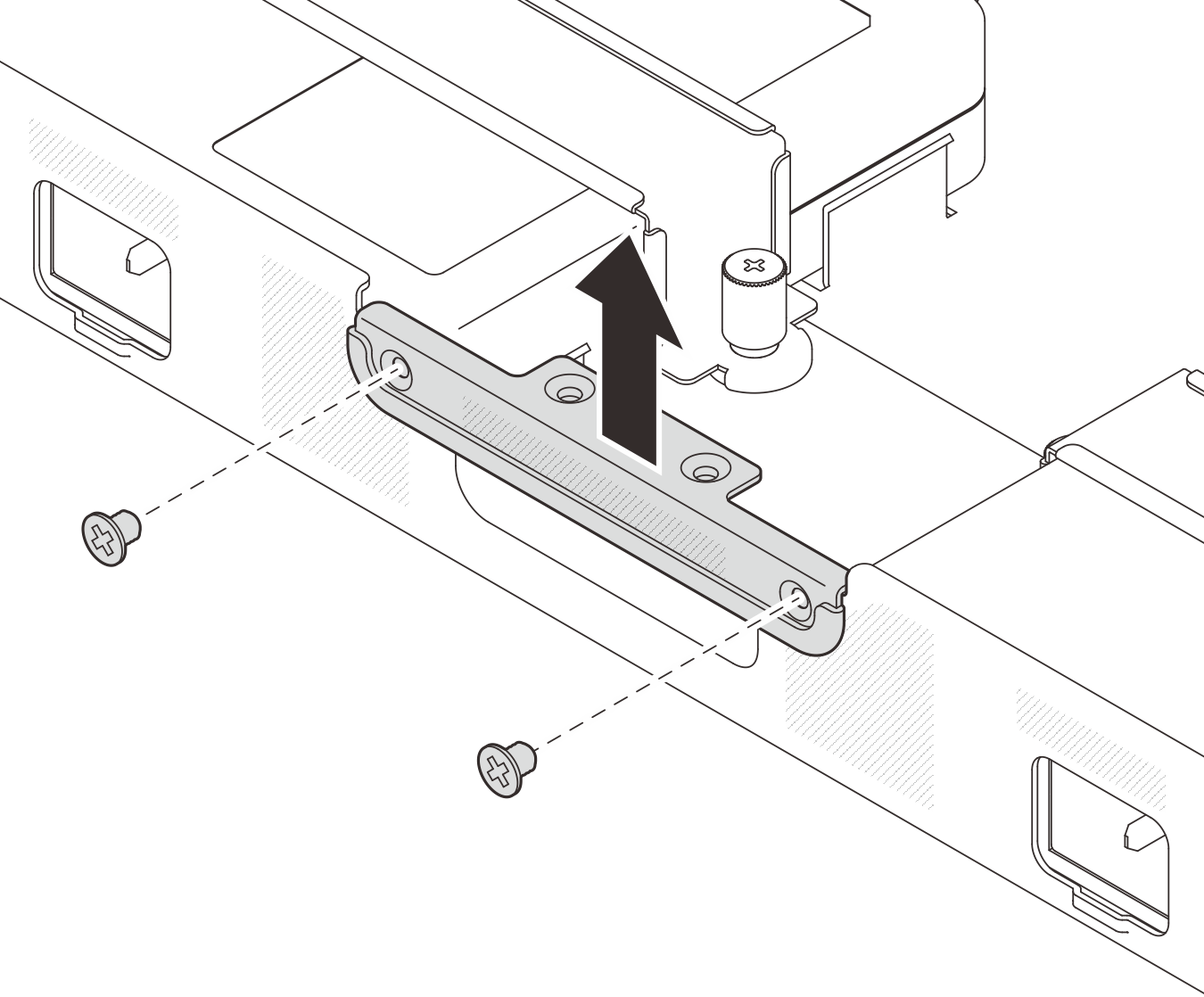

- 背面ブラケットを固定している 2 本のねじを緩め、エンクロージャーから背面ブラケットを取り外します。図 1. エンクロージャー背面ブラケットの取り外し

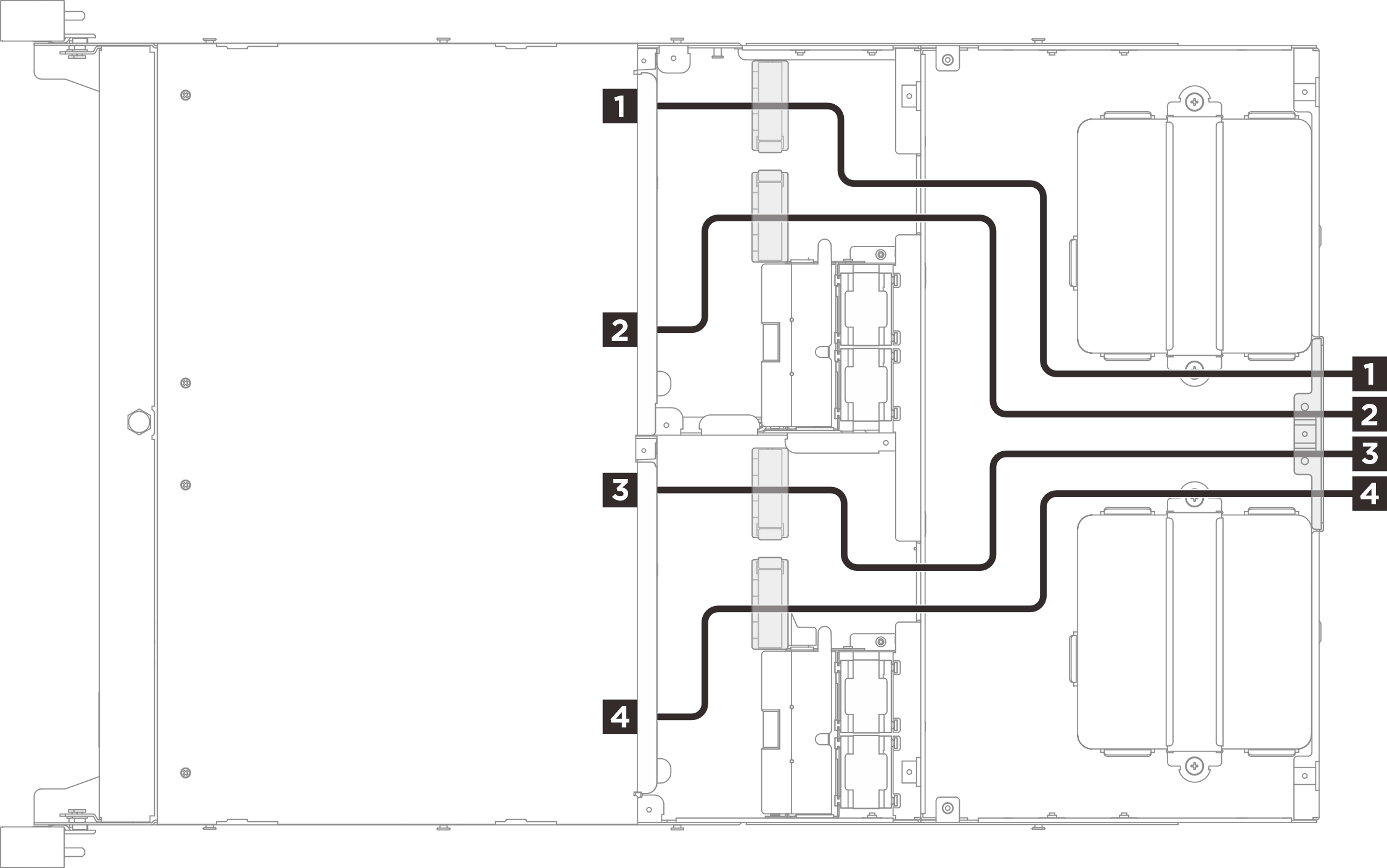

- 該当するケーブルを、ケーブル・クリップやガイドを通して確実に配線します (下図を参照)。図 2. 1U2N エンクロージャー上のケーブル・クリップおよびガイド
ケーブル 始点 エンクロージャー・ベイ 1 PCIe 拡張キット背面の I/O コネクター ベイ 1 2 ノード背面の I/O コネクター 3 PCIe 拡張キット背面の I/O コネクター ベイ 2 4 ノード背面の I/O コネクター 図 3. 1U3N エンクロージャー上のケーブル・クリップおよびガイド

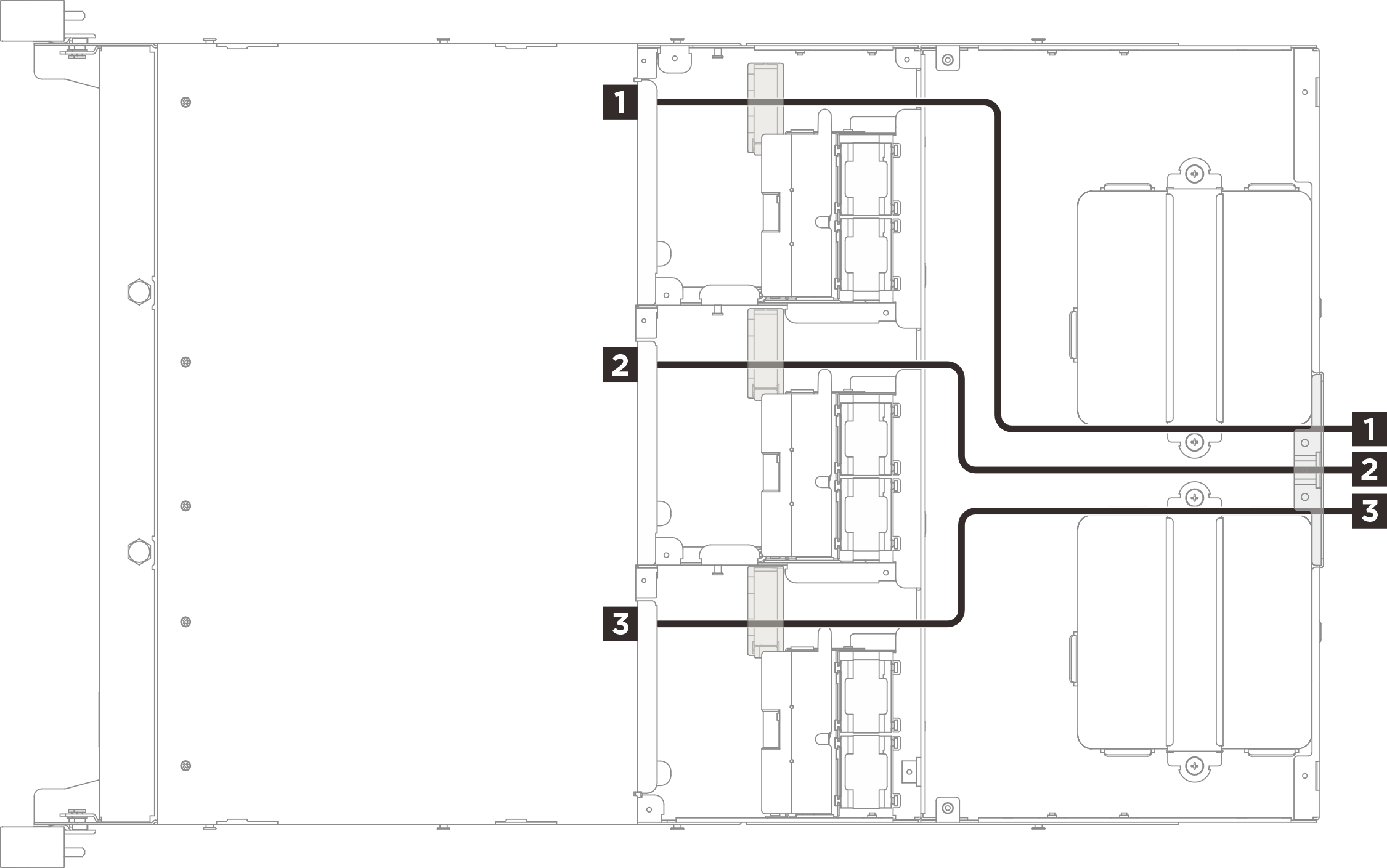

ケーブル 始点 エンクロージャー・ベイ 1 ノード背面の I/O コネクター ベイ 1 2 ベイ 2 3 ベイ 3
重要
ケーブルをシステム・ボードから切り離す場合は、ケーブル・コネクターのすべてのラッチ、リリース・タブ、あるいはロックを解放します。ケーブルを取り外す前にそれらを解除しないと、システム・ボード上のケーブル・ソケット (壊れやすいものです) が損傷します。システム・ボード上のケーブル・ソケットの損傷を避けるため、以下の指示を厳守してください。ケーブル・ソケットが損傷すると、システム・ボードの交換が必要になる場合があります。
ケーブル・コネクターは、対応するケーブル・ソケットの向きに合わせて垂直または水平に接続し、傾けないようにしてください。

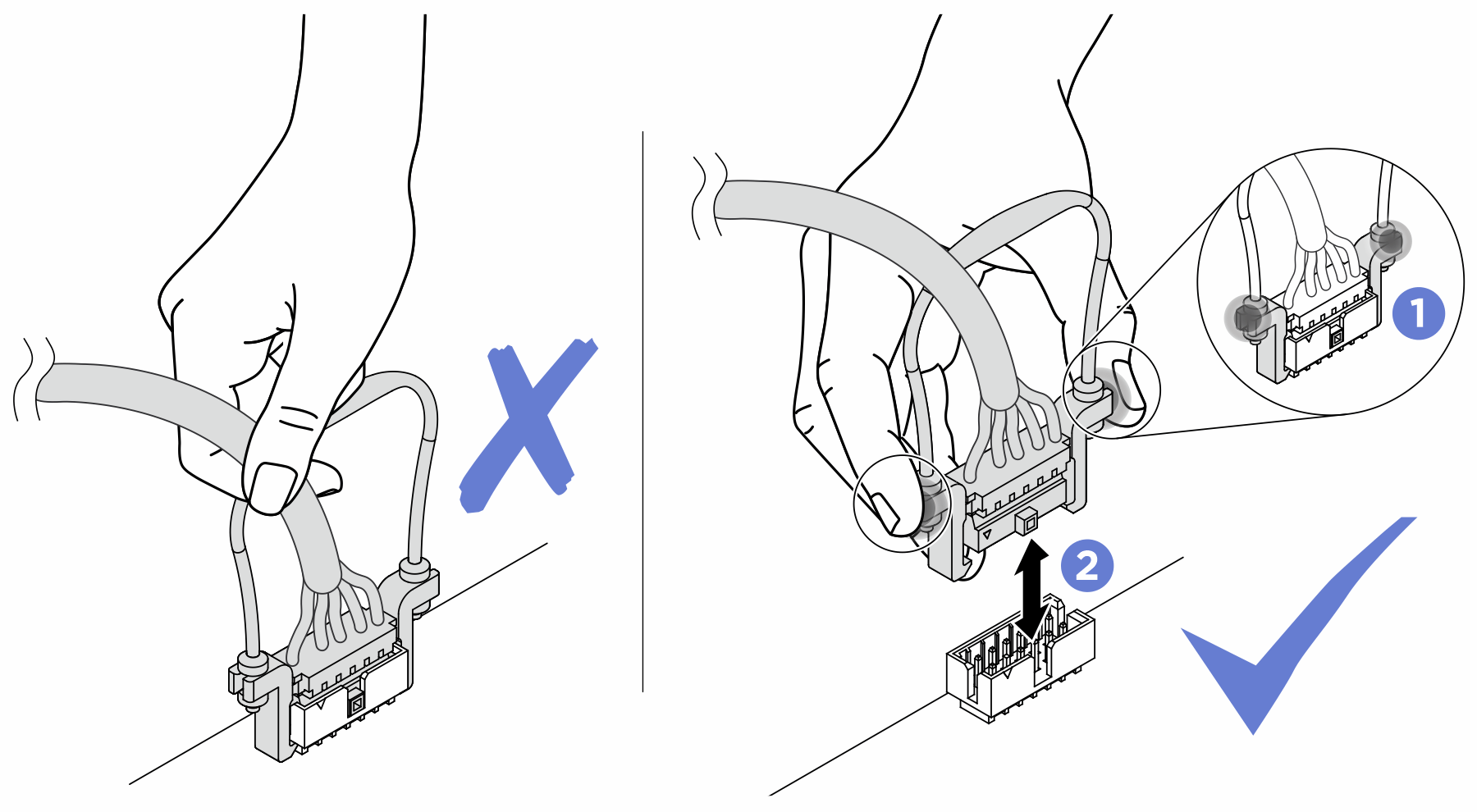

- システム・ボードからケーブルを取り外すには、次のようにします。
ケーブル・コネクターのすべてのラッチ、リリース・タブ、またはロックを押したまま、ケーブル・コネクターを外します。
- ケーブル・コネクターは、対応するケーブル・ソケットの向きに合わせて垂直または水平に外し、傾きを避けます。注ケーブル・コネクターの外観は図と異なる場合がありますが、取り外し手順は同じです。
