部品リスト
部品リストを使用して、サーバーで使用できる各コンポーネントを識別します。
Lenovo データセンターサポート にアクセスしてご使用のサーバーのサポート・ページに移動します。
をクリックします。
ご使用のサーバーの部品リストを表示するにはシリアル番号を入力します。
新しい部品を購入する前に、Lenovo Capacity Planner を使用してサーバーの電力要約データを確認することを強くお勧めします。
T1: Tier 1 のお客様の交換可能部品 (CRU)。Tier 1 の CRU の交換はお客様の責任で行ってください。サービス契約がない場合に、お客様の要請により Lenovo が Tier 1 CRU の取り付けを行った場合は、その料金を請求させていただきます。
T2: Tier 2 のお客様の交換可能部品 (CRU)。Tier 2 CRU はお客様ご自身で取り付けることができますが、対象のサーバーにおいて指定された保証サービスの種類に基づき、追加料金なしで Lenovo に取り付けを依頼することもできます。
F: フィールド交換ユニット (FRU)。FRU の取り付けは、必ずトレーニングを受けたサービス技術員が行う必要があります。
C: 消耗部品と構造部品。消耗部品および構造部品 (フィラーやベゼルなどのコンポーネント) の購入および交換は、お客様の責任で行ってください。お客様の要請により Lenovo が構成部品の入手または取り付けを行った場合は、サービス料金を請求させていただきます。

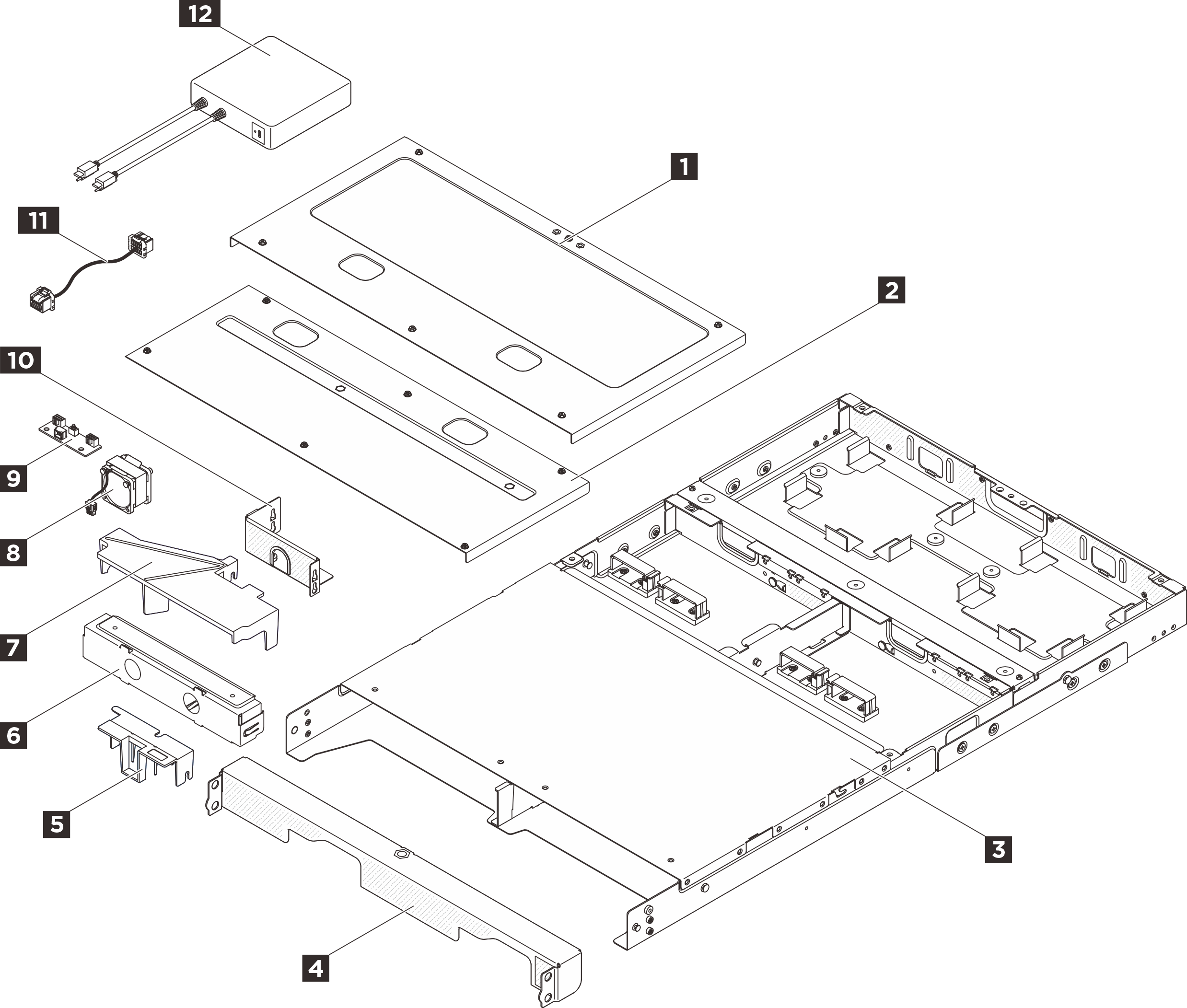

1U2N エンクロージャー・コンポーネント
| 番号 | 説明 | タイプ |
|---|---|---|
部品の注文について詳しくは、以下を参照してください。
| ||
| 1 | 1U2N 背面トップ・カバー | T1 |
| 2 | 1U2N 中央トップ・カバー | T1 |
| 3 | 1U2N エンクロージャー | F |
| 4 | 1U2N 配送用ブラケット | T1 |
| 5 | 安全カバー | T1 |
| 6 | 1U2N ノード・フィラー | C |
| 7 | 1U2N エアー・バッフル | T1 |
| 8 | ファン・モジュール | T2 |
| 9 | ファン制御ボード | F |
| 10 | ファン制御ボード・ケージ | T1 |
| 11 | ファン制御ボード・ケーブル | T1 |
| 12 | ThinkEdge 300W 230V/115V 外部電源アダプター | T1 |

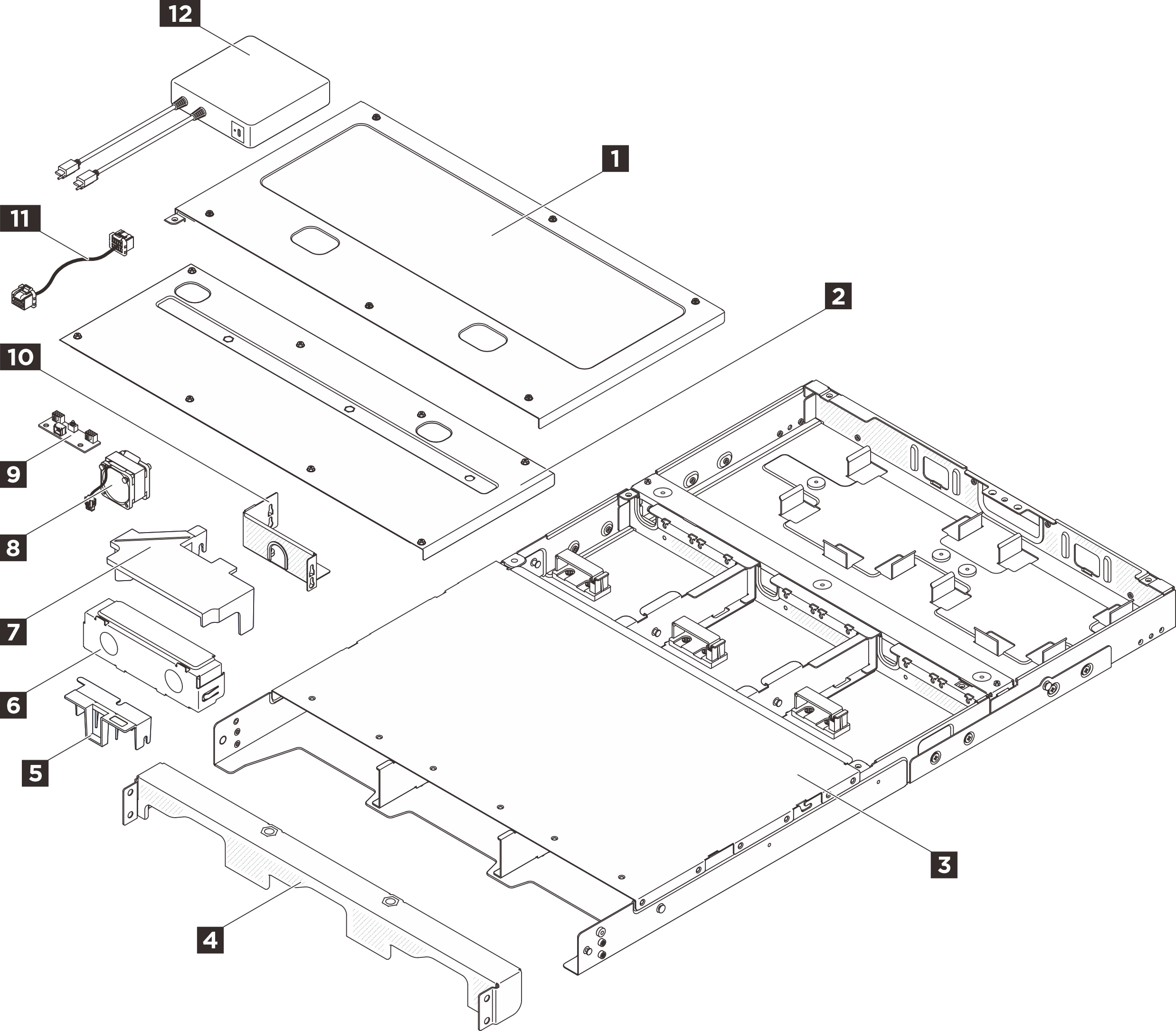

1U3N エンクロージャーのコンポーネント
| 番号 | 説明 | タイプ |
|---|---|---|
部品の注文について詳しくは、以下を参照してください。
| ||
| 1 | 1U3N 背面トップ・カバー | T1 |
| 2 | 1U3N 中央トップ・カバー | T1 |
| 3 | 1U3N エンクロージャー | F |
| 4 | 1U3N 配送用ブラケット | T1 |
| 5 | 安全カバー | T1 |
| 6 | 1U3N ノード・フィラー | C |
| 7 | 1U3N エアー・バッフル | T1 |
| 8 | ファン・モジュール | T2 |
| 9 | ファン制御ボード | F |
| 10 | ファン制御ボード・ケージ | T1 |
| 11 | ファン制御ボード・ケーブル | T1 |
| 12 | ThinkEdge 300W 230V/115V 外部電源アダプター | T1 |
