Elenco delle parti
Identificare i singoli componenti disponibili per il server utilizzando l'elenco delle parti.
Andare al sito Web Lenovo di Assistenza del Centro Dati e accedere alla pagina di supporto del server.
Fare clic su .
Immettere il numero di serie per visualizzare un elenco delle parti per il server.
Si consiglia vivamente di controllare i dati di riepilogo dell'alimentazione per il server utilizzando Lenovo Capacity Planner prima di acquistare eventuali nuove parti.
T1: CRU (Customer Replaceable Unit) Livello 1. La sostituzione delle CRU Livello 1 è di responsabilità dell'utente. Se Lenovo installa una CRU Livello 1 su richiesta dell'utente senza un contratto di servizio, l'installazione verrà addebitata all'utente.
T2: CRU (Customer Replaceable Unit) Livello 2. È possibile installare una CRU Livello 2 da soli oppure richiederne l'installazione a Lenovo, senza costi aggiuntivi, in base al tipo di servizio di garanzia previsto per il server di cui si dispone.
F: FRU (Field Replaceable Unit). L'installazione delle FRU è riservata ai tecnici di assistenza qualificati.
C: Parti strutturali e di consumo. L'acquisto e la sostituzione delle parti di consumo e strutturali (componenti come un elemento di riempimento o una mascherina) sono responsabilità dell'utente. Se Lenovo acquista o installa un componente strutturale su richiesta dell'utente, all'utente verrà addebitato il costo del servizio.

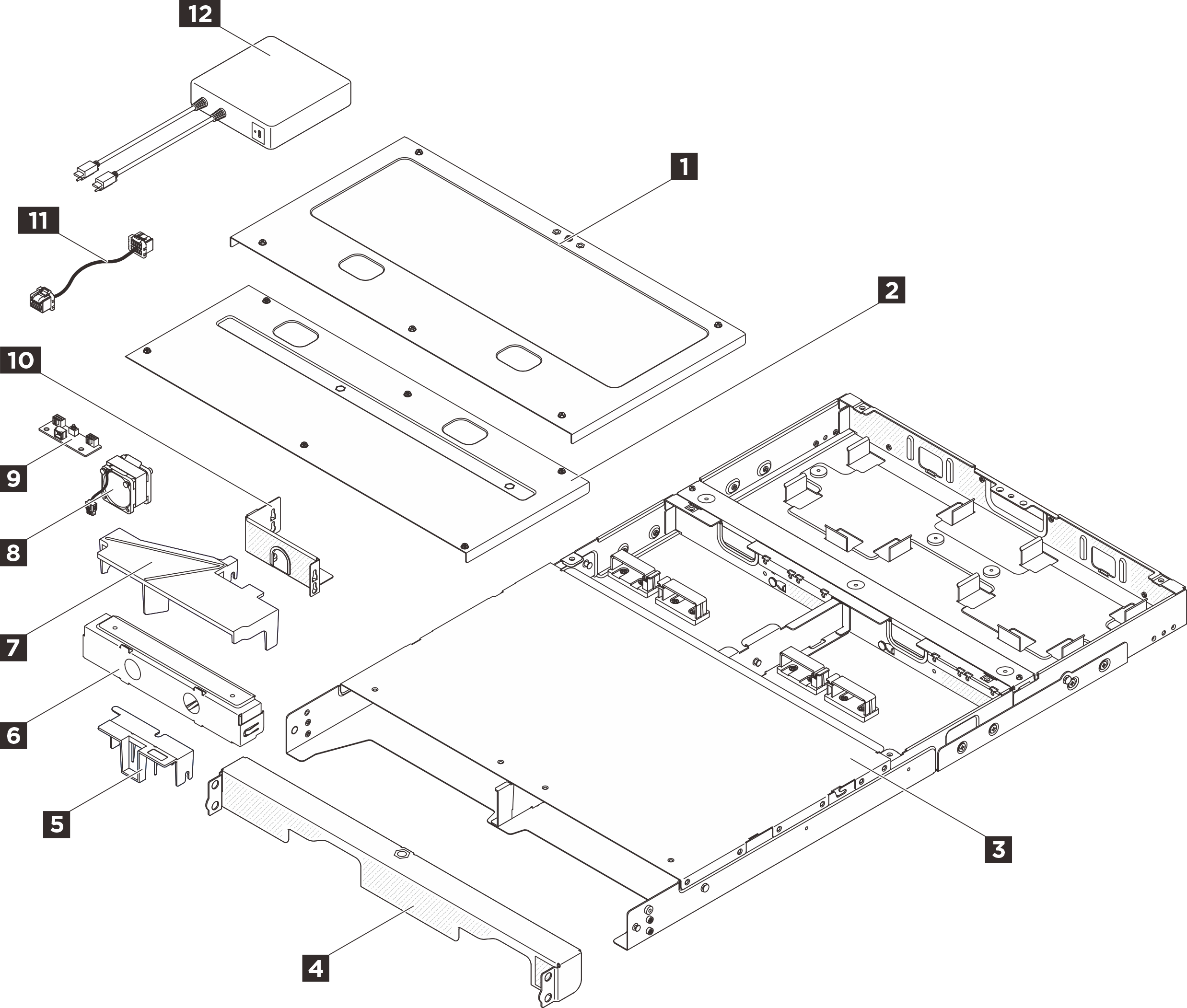

Componenti dell'enclosure 1U2N
| Indice | Descrizione | Tipo |
|---|---|---|
Per ulteriori informazioni sull'ordinazione delle parti:
| ||
| 1 | Coperchio superiore posteriore 1U2N | T1 |
| 2 | Coperchio superiore centrale 1U2N | T1 |
| 3 | Enclosure 1U2N | F |
| 4 | Staffa di spedizione 1U2N | T1 |
| 5 | Copertura di sicurezza | T1 |
| 6 | Elemento di riempimento del nodo 1U2N | C |
| 7 | Deflettore d'aria 1U2N | T1 |
| 8 | Modulo della ventola | T2 |
| 9 | Scheda di controllo della ventola | F |
| 10 | Alloggiamento della scheda di controllo della ventola | T1 |
| 11 | Cavo della scheda di controllo della ventola | T1 |
| 12 | Adattatore di alimentazione esterno ThinkEdge da 300 W (230 V/115 V) | T1 |

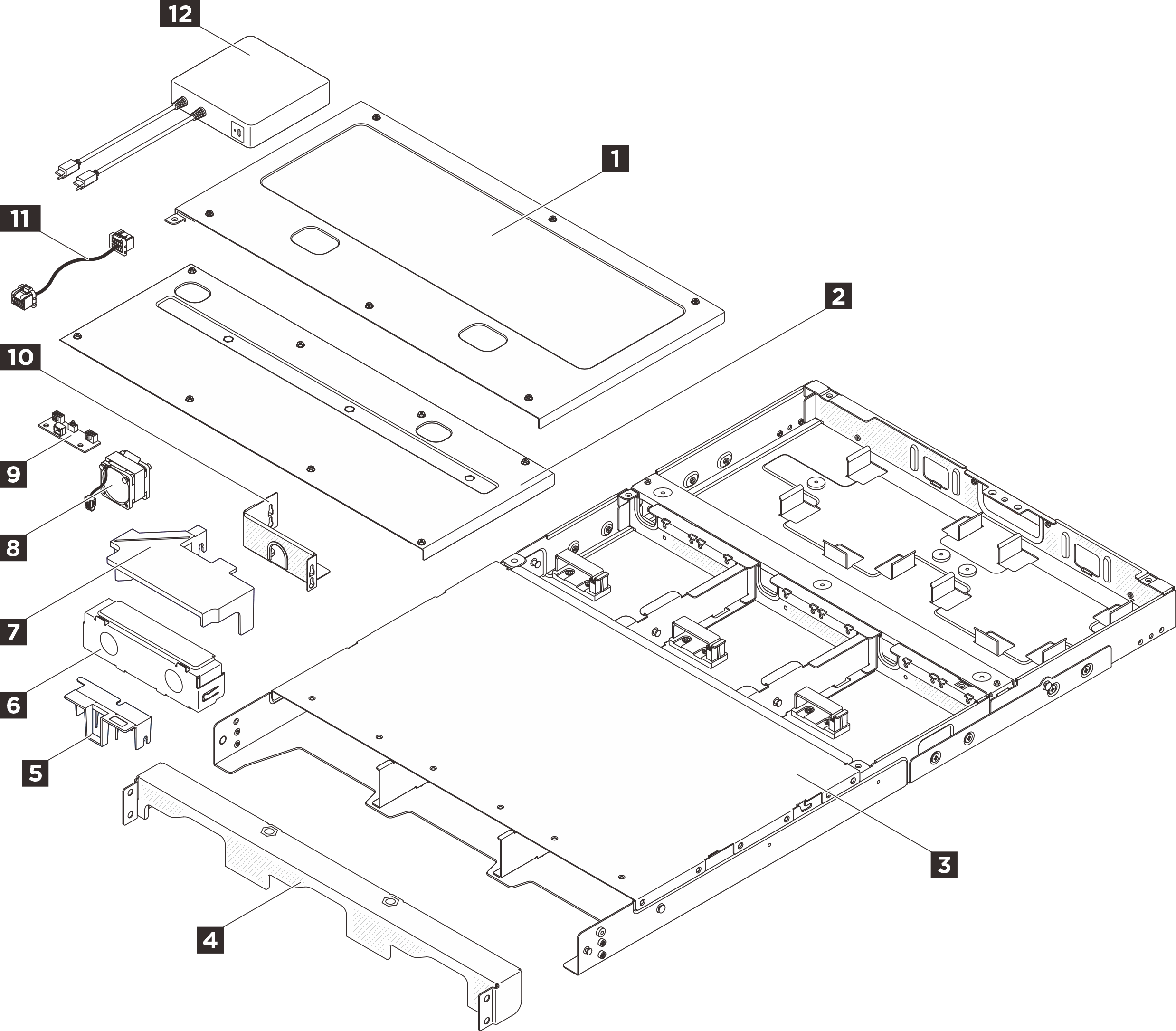

Componenti dell'enclosure 1U3N
| Indice | Descrizione | Tipo |
|---|---|---|
Per ulteriori informazioni sull'ordinazione delle parti:
| ||
| 1 | Coperchio superiore posteriore 1U3N | T1 |
| 2 | Coperchio superiore centrale 1U3N | T1 |
| 3 | Enclosure 1U3N | F |
| 4 | Staffa di spedizione 1U3N | T1 |
| 5 | Copertura di sicurezza | T1 |
| 6 | Elemento di riempimento del nodo 1U3N | C |
| 7 | Deflettore d'aria 1U3N | T1 |
| 8 | Modulo della ventola | T2 |
| 9 | Scheda di controllo della ventola | F |
| 10 | Alloggiamento della scheda di controllo della ventola | T1 |
| 11 | Cavo della scheda di controllo della ventola | T1 |
| 12 | Adattatore di alimentazione esterno ThinkEdge da 300 W (230 V/115 V) | T1 |
