Installazione dell'adattatore di alimentazione (montaggio sul rack)

Seguire le istruzioni riportate in questa sezione per installare gli adattatori di alimentazione nell'enclosure.

Informazioni su questa attività

  • S002
    disconnect all power
    Avvertenza
    Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuovere il componente dall'involucro e posizionarlo su una superficie antistatica.

Avvertenza

Gli adattatori di alimentazione del nodo devono avere lo stesso marchio, la stessa classificazione energetica, lo stesso wattaggio o lo stesso livello di efficienza.

Come previsto dal REGOLAMENTO DELLA COMMISSIONE (EU) 2019/424 del 1° marzo 2020 che stabilisce i requisiti per la progettazione ecocompatibile di server e prodotti di storage dei dati (ErP Lot 9).
Alimentatore esterno ThinkEdge da 300 W 230 V/115 V

Informazioni pubblicate

Valore e precisione

Unità

Nome del produttore

Lenovo

-

Identificativo del modello

Adattatore

-

Tensione di ingresso

100-240

V

Frequenza CA di ingresso

50-60

Hz

Tensione di uscita

28,0

V

Corrente di uscita

  • 3 porte: 3,57
  • 2 porte: 5,0

A

Potenza di uscita

  • 3 porte: 300,0
  • 2 porte: 280,0

W

Efficienza attiva media

  • FSP:
    • 3 porte: 90,0 / 91,0
    • 2 porte: 88,5 / 89,5
  • Delta:
    • 3 porte: 91,5 / 90,7
    • 2 porte: 91,8 / 91,1

%

Efficienza a basso carico (10%)

  • FSP:
    • 3 porte: 78,0 / 80,0
    • 2 porte: 77,0 / 79,0
  • Delta:
    • 3 porte: 78,9 / 78,3
    • 2 porte: 80,9 / 81,6

%

Consumo energetico senza carico

  • FSP: 0,20 / 0,28
  • Delta: 0,25 / 0,16

W

Procedura

Nota
  • A seconda del modello, l'enclosure potrebbe avere un aspetto leggermente diverso dalle figure riportate in questa sezione.
  • ThinkEdge SE100 Enclosure 1U2N e 1U3N supporta solo l'adattatore di alimentazione da 300 W.

  1. Installare l'adattatore di alimentazione.
    1. Installare l'adattatore di alimentazione nell'enclosure.
    2. Abbassare la staffa dell'adattatore di alimentazione sulla parte superiore dell'adattatore di alimentazione.
    3. Serrare le due viti prigioniere su entrambi i lati della staffa dell'adattatore di alimentazione per fissare l'adattatore di alimentazione.

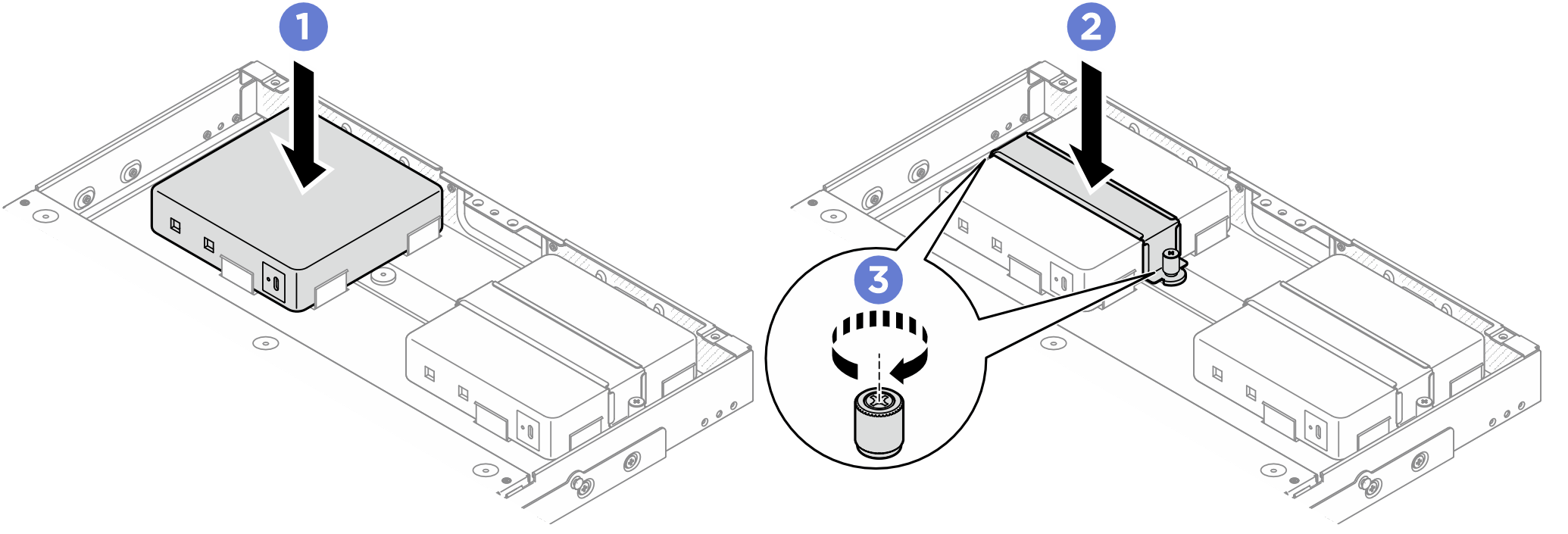

      Figura 1. Installazione dell'adattatore di alimentazione

  2. Collegare il cavo di alimentazione al nodo.
    1. Allineare i fori per viti e installare il cavo di alimentazione sul nodo.
    2. Serrare la vite e assicurarsi che il cavo di alimentazione sia bloccato saldamente in posizione.
      Nota
      Per collegare l'adattatore di alimentazione al nodo, l'enclosure 1U2N necessita di 2 cavi di alimentazione in uscita USB-C, mentre l'enclosure 1U3N necessita di 3 cavi di alimentazione in uscita USB-C. Collegare il cavo di alimentazione aggiuntivo all'adattatore di alimentazione per l'enclosure 1U3N. Per ulteriori dettagli sull'instradamento dei cavi, vedere Guida all'instradamento dei cavi interni dell'enclosure ThinkEdge SE100.
      Figura 2. Installazione del cavo di alimentazione

  3. Installare la barra trasversale.
    1. Allineare la barra trasversale con i fori per viti sull'enclosure. Abbassare quindi la barra trasversale sull'enclosure. Assicurarsi che tutti i cavi siano instradati correttamente sotto la barra trasversale.
    2. Serrare le due viti prigioniere per fissare la barra trasversale.

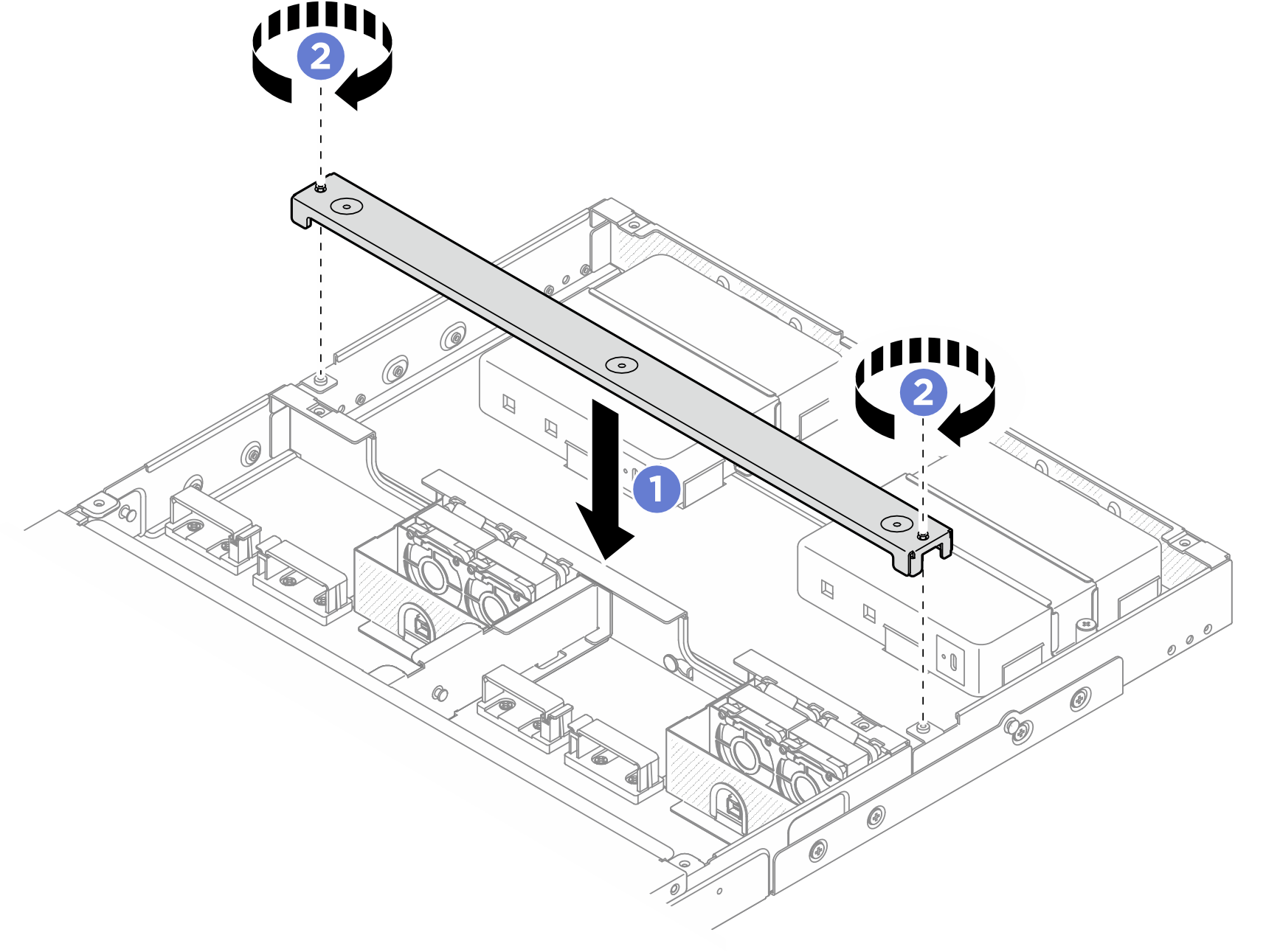

      Figura 3. Installazione della barra trasversale

Dopo aver terminato

  1. Installare il deflettore d'aria. Vedere Installazione del deflettore d'aria.
  2. Installare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
  3. Installare il coperchio superiore centrale. Vedere Installazione del coperchio superiore centrale.
  4. Reinstallare l'enclosure nel rack. Vedere Configurazione del montaggio sul rack.
  5. Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
