Установка адаптера питания (для монтажа в стойке)

В этом разделе приведены инструкции по установке адаптера питания в корпусе.

Об этой задаче

S002
disconnect all power
ОСТОРОЖНО
Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.
Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.

ОСТОРОЖНО

Адаптеры питания для узла должны быть одной марки, номинальной мощности и уровня эффективности.

Прим.
  • В зависимости от модели корпус может выглядеть несколько иначе, чем на рисунках в этом разделе.
  • ThinkEdge SE100 Корпуса 1U2N и 1U3N поддерживает только адаптеры питания мощностью 300 Вт. Поддерживаемые адаптеры питания см. в разделе Веб-сайт Lenovo ServerProven.
В соответствии с РЕГЛАМЕНТОМ КОМИССИИ (ЕС) 2019/424 от 1 марта 2020 года, устанавливающего требования к экодизайну серверов и продуктов для хранения данных (лот 9 ErP).
Внешний блок питания ThinkEdge 300 Вт, 230/115 В

Опубликованные сведения

Значение и точность

Единица измерения

Название производителя

Lenovo

-

Идентификатор модели

Адаптер

-

Входное напряжение

100-240

V

Входная частота переменного тока

50-60

Гц

Выходное напряжение

28,0

V

Выходной ток

  • 3 порта: 3,57
  • 2 порта: 5,0

A

Выходная мощность

  • 3 порта: 300,0
  • 2 порта: 280,0

Вт

Средняя эффективность в активном состоянии

  • FSP:
    • 3 порта: 90,0 / 91,0
    • 2 порта: 88.5 / 89.5
  • Delta:
    • 3 порта: 91.5 / 90.7
    • 2 порта: 91.8 / 91.1

%

Эффективность при низкой нагрузке (10 %)

  • FSP:
    • 3 порта: 78,0 / 80,0
    • 2 порта: 77,0 / 79,0
  • Delta:
    • 3 порта: 78.9 / 78.3
    • 2 порта: 80.9 / 81.6

%

Энергопотребление без нагрузки

  • FSP: 0,20 / 0,28
  • Delta: 0,25 / 0,16

Вт

Процедура

  1. Выполните подготовительные действия для этой задачи.
    1. Снимите средний кожух. См. раздел Снятие среднего верхнего кожуха.
    2. Снимите задний кожух. См. раздел Снятие заднего верхнего кожуха.
    3. Снимите дефлектор. См. раздел Снятие дефлектора.
    4. Снимите поперечную планку.
      1. Ослабьте два невыпадающих винта, которыми фиксируется поперечная планка.
      2. Удерживая поперечную планку, снимите ее с корпуса.
      Рис. 1. Снятие поперечной планки

  2. Установите адаптер питания.
    1. Установите адаптер питания в корпус.
    2. Опустите скобу адаптера питания на его верхнюю часть.
    3. Затяните два невыпадающих винта с обеих сторон скобы адаптера питания, чтобы зафиксировать адаптер.

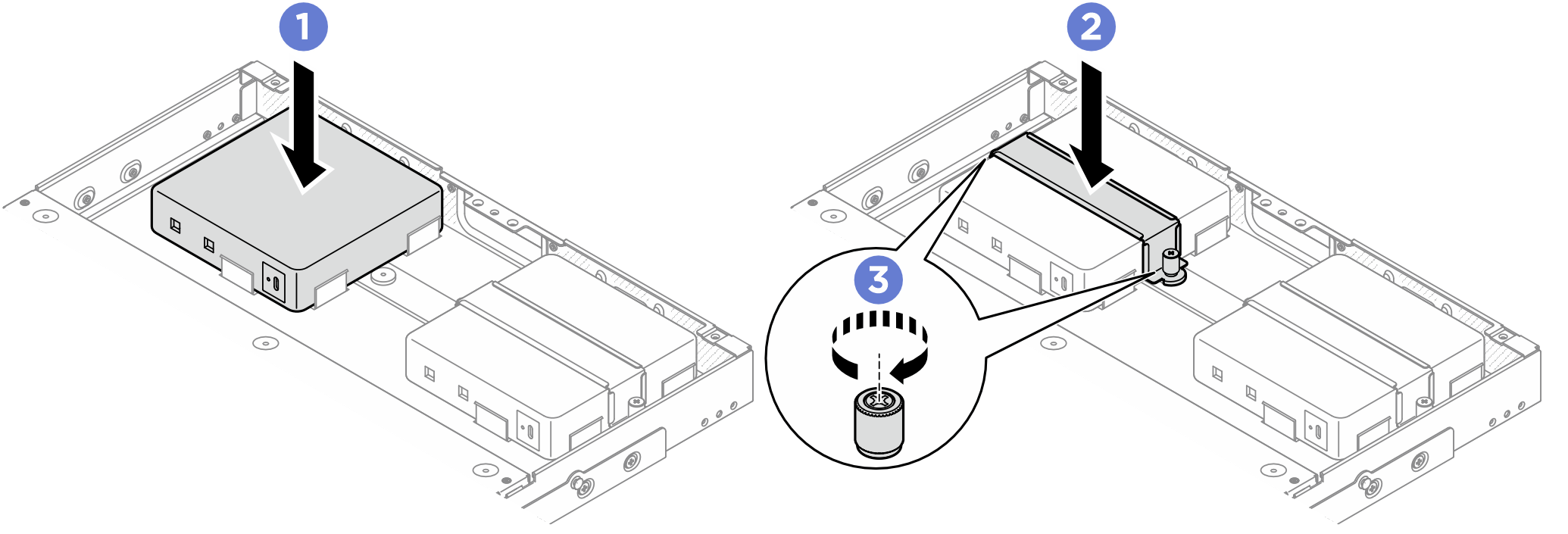

      Рис. 2. Установка адаптера питания

  3. Подключите к узлу кабель питания.
    1. Совместите отверстия для винтов и установите кабель питания в узел.
    2. Затяните винт и убедитесь в надежной фиксации кабеля.
      Прим.
      Чтобы подключить адаптер питания к узлу, в корпусе 1U2N требуется два выходных кабеля питания USB-C для одного адаптера питания, а в корпусе 1U3N — три выходных кабеля питания USB-C для одного адаптера питания. Подключите дополнительный кабель питания к адаптеру питания, установленному в корпусе 1U3N. Для получения дополнительных сведений о прокладке кабелей см. Прокладка внутренних кабелей.
      Рис. 3. Установка кабеля питания

После завершения

  1. Установите дефлектор. См. раздел Установка дефлектора.

  2. Установите средний верхний кожух. См. раздел Установка среднего верхнего кожуха.

  3. Установите поперечную планку.
    1. Совместите поперечную планку с отверстиями для винтов на корпусе, затем опустите планку на корпус. Убедитесь в правильности прокладки всех кабелей под поперечной планкой.
    2. Затяните два невыпадающих винта, чтобы зафиксировать поперечную планку.

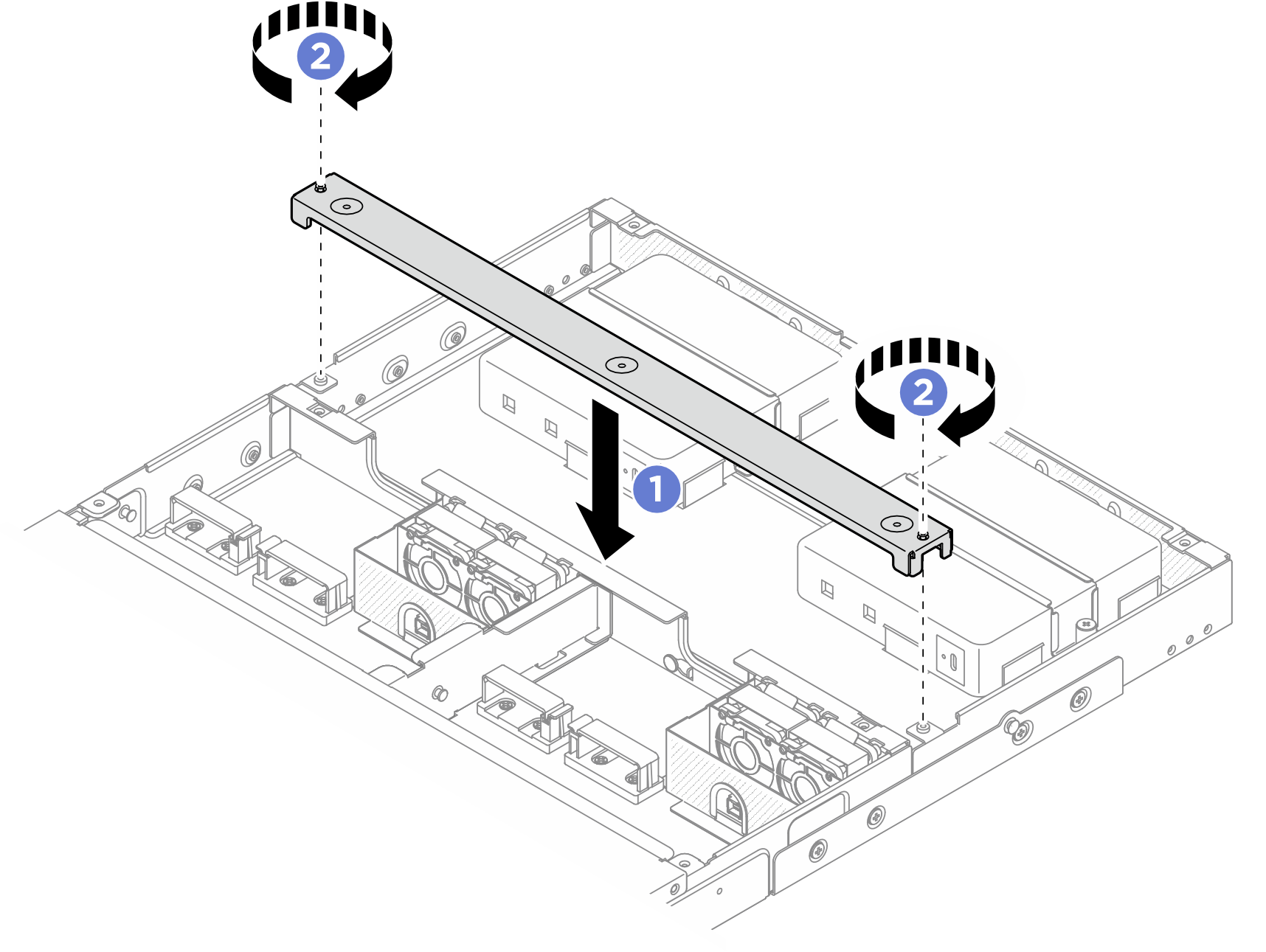

    Рис. 4. Установка поперечной планки

  4. Установите задний верхний кожух. См. раздел Установка заднего верхнего кожуха.
  5. Установите корпус обратно в стойку. См. раздел Установка узла в стойку.

Демонстрационное видео

Посмотрите видео процедуры на YouTube
