Снятие среднего верхнего кожуха
В этом разделе приведены инструкции по снятию среднего верхнего кожуха.
Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.
Об этой задаче
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие узла со стойки.
Для обеспечения надлежащего охлаждения и правильного воздушного потока перед включением сервера следует установить верхний кожух. Использование сервера без верхнего кожуха может привести к повреждению компонентов сервера.
Процедура
Снятие среднего верхнего кожуха корпуса 1U2N
Ослабьте шесть невыпадающих винтов на среднем верхнем кожухе.
Поднимите средний верхний кожух с корпуса и разместите его на чистой плоской поверхности.Рис. 1. Снятие среднего верхнего кожуха корпуса 1U2N
Снятие среднего верхнего кожуха корпуса 1U3N
- Ослабьте восемь невыпадающих винтов на среднем верхнем кожухе.

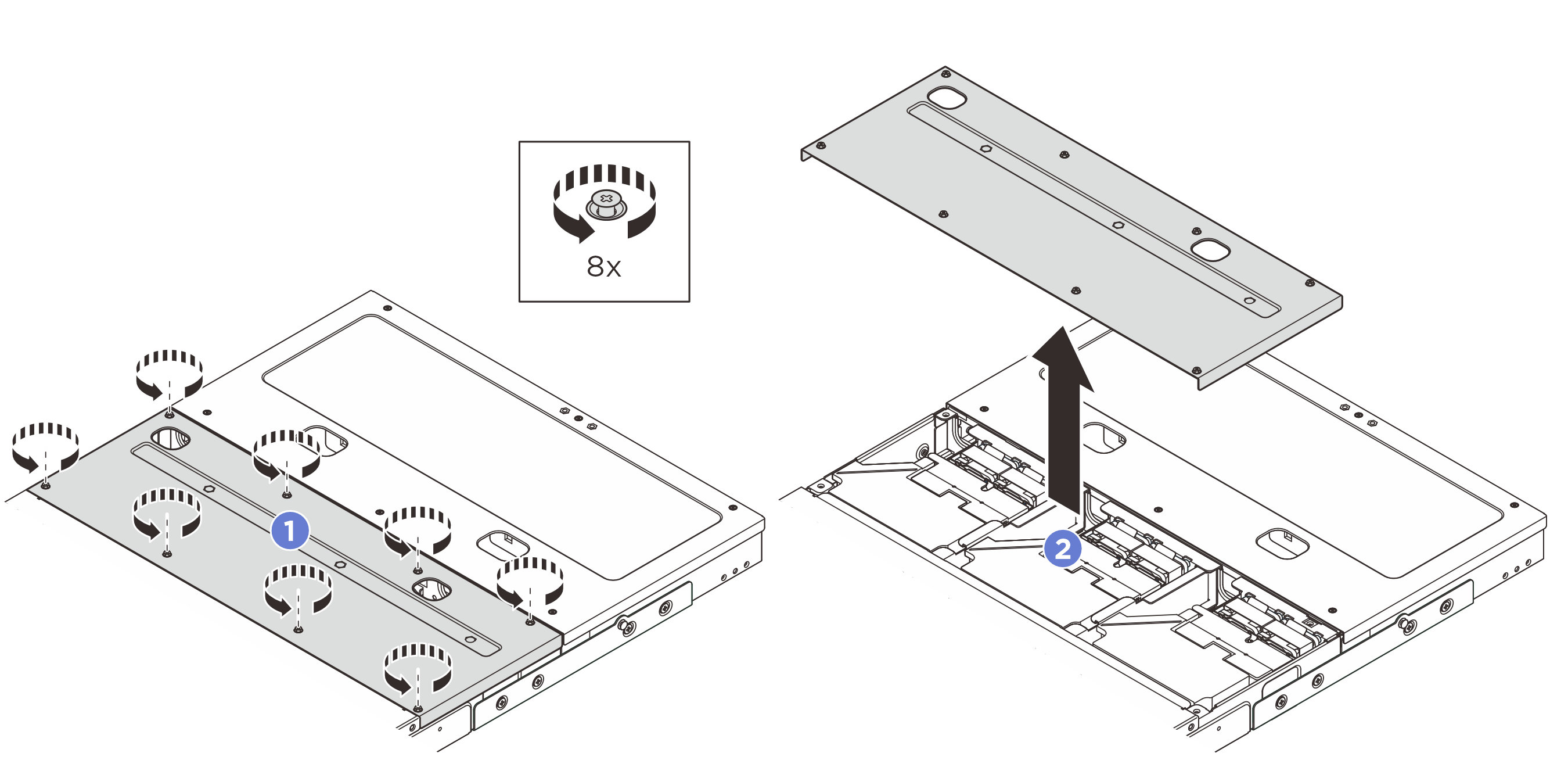

- Поднимите средний верхний кожух с корпуса и разместите его на чистой плоской поверхности.Рис. 2. Снятие среднего верхнего кожуха корпуса 1U3N
Установите сменный модуль. См. раздел Установка среднего верхнего кожуха.
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
