Extracción de la cubierta superior central
Siga las instrucciones que aparecen en esta sección para quitar la cubierta superior central.
Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.
Acerca de esta tarea
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción de un nodo del bastidor.
Para permitir la refrigeración y el flujo de aire adecuados, instale la cubierta superior antes de encender el servidor. Si utiliza el servidor sin la cubierta superior, podrían producirse daños en sus componentes.
Procedimiento
Extracción de la cubierta superior central del alojamiento 1U2N
Suelte los seis tornillos de fijación de la cubierta superior central.

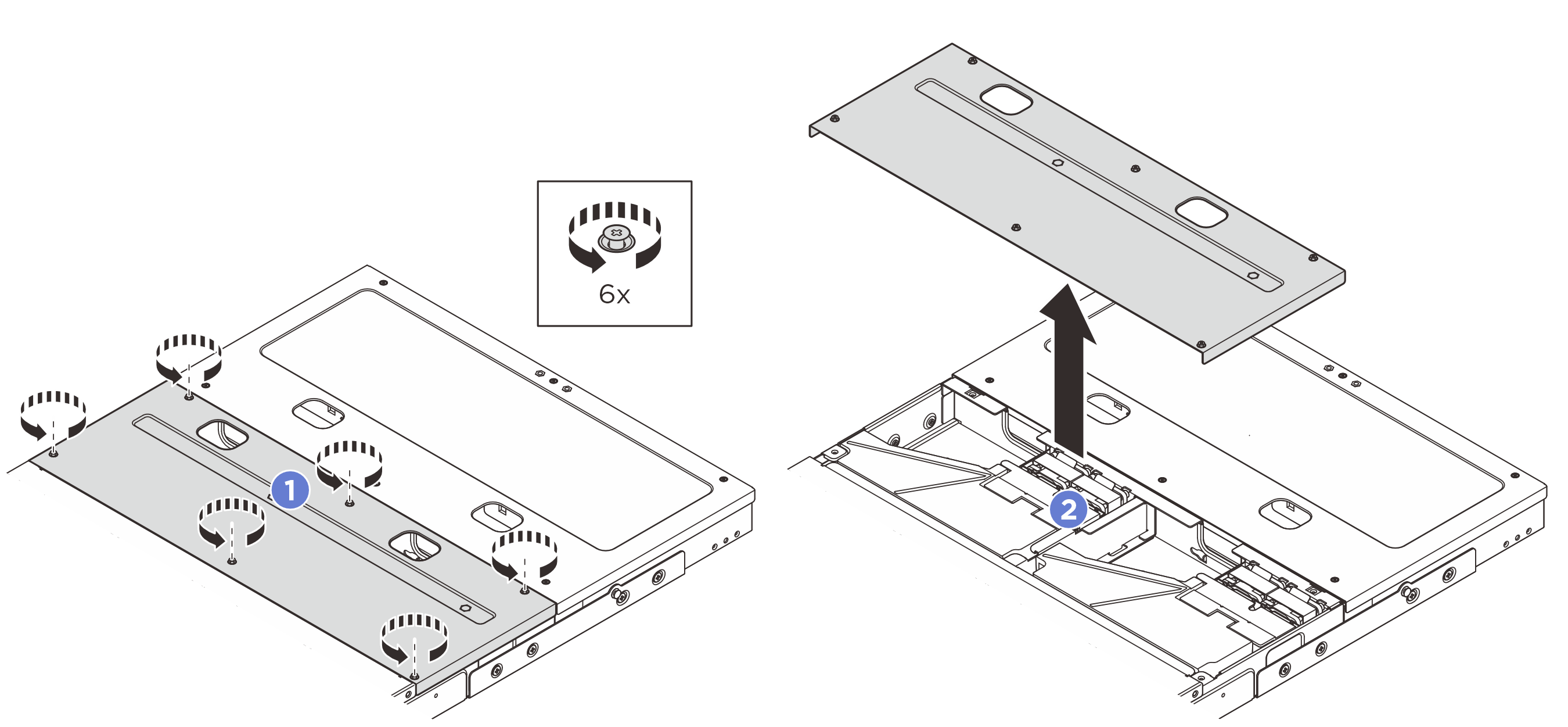

Levante la cubierta superior central del alojamiento y colóquela en una superficie limpia y plana.Figura 1. Extracción de la cubierta superior central del alojamiento 1U2N
Extracción de la cubierta superior central del alojamiento 1U3N
- Suelte los ocho tornillos de fijación de la cubierta superior central.

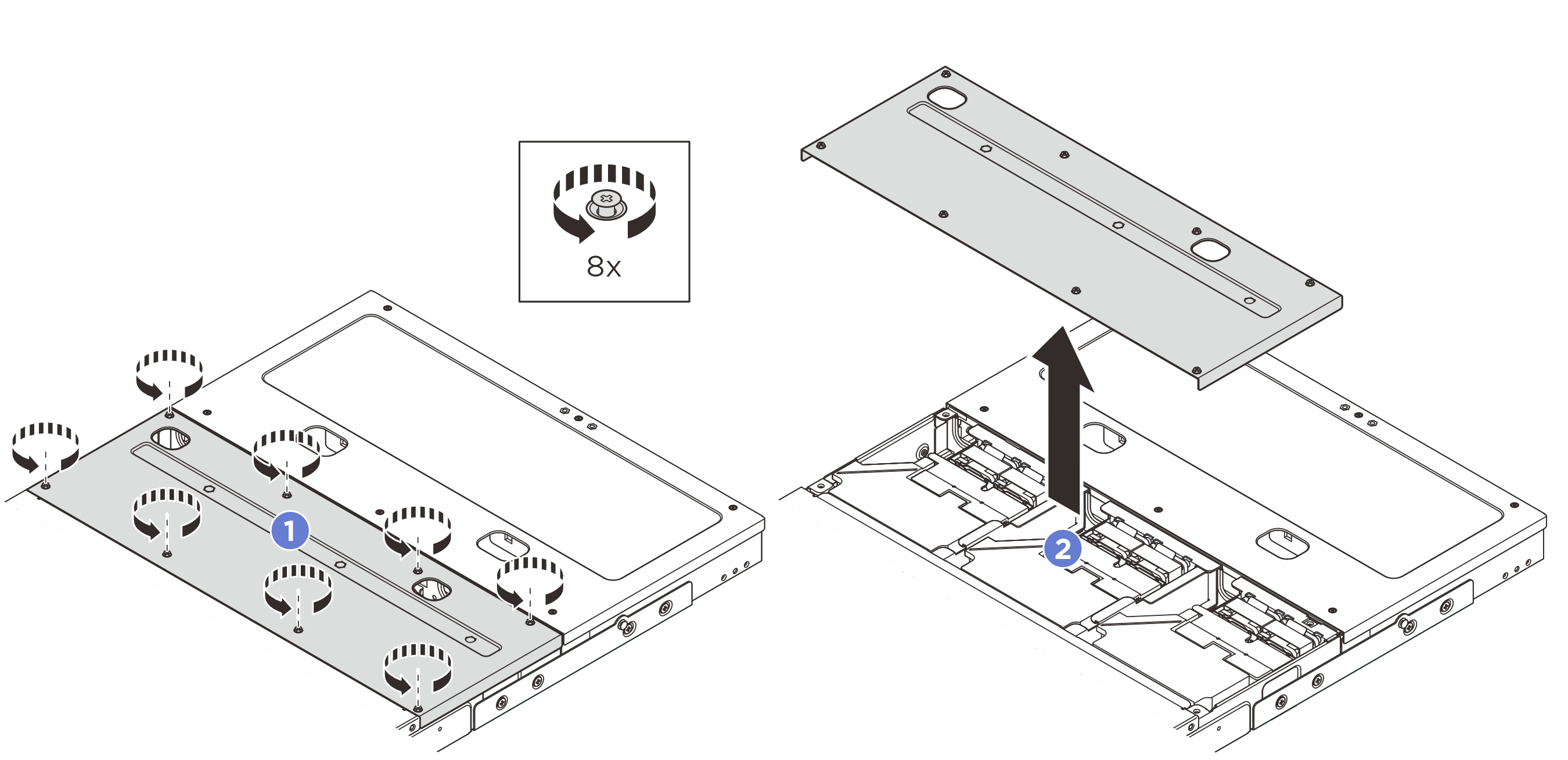

- Levante la cubierta superior central del alojamiento y colóquela en una superficie limpia y plana.Figura 2. Extracción de la cubierta superior central del alojamiento 1U3N
Instale una unidad de sustitución. Consulte Instalación de la cubierta superior central.
Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
