Disposición interna de los cables

En esta sección se proporciona información sobre la disposición interna de los cables de componentes específicos.

Cuando ThinkEdge SE100 está en Configuración de montaje en bastidor, el alojamiento 1U2N puede contener hasta dos nodos ThinkEdge SE100 con kit de expansión PCIe, mientras que 1U3N puede contener hasta tres nodos ThinkEdge SE100. Asegúrese de seguir los pasos que se indican a continuación para conectar los cables a los conectores de E/S posteriores del nodo ThinkEdge SE100 y los kits de expansión, y asegúrese de que los cables correspondientes pasen a través de los clips y guías para cables.

Procedimiento
  1. Quite los componentes siguientes que estén instalados en el alojamiento y guárdelos en un lugar antiestático y seguro.

  2. Quite la barra cruzada del alojamiento. Consulte el paso 2 de Extracción de un adaptador de alimentación (montaje en bastidor).

  3. Suelte los dos tornillos que fijan el soporte posterior; luego, quite el soporte posterior del alojamiento.

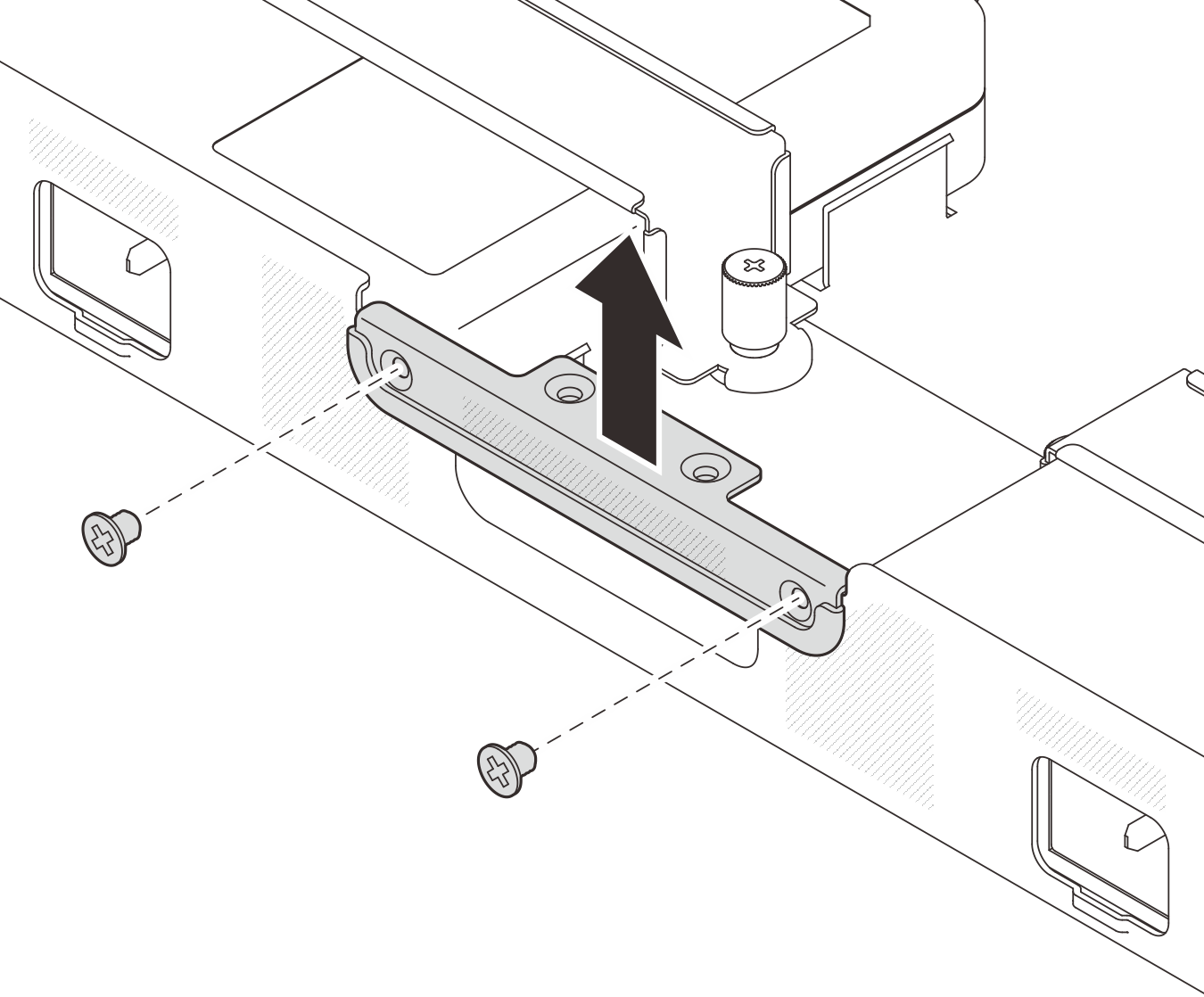

    Figura 1. Extracción del soporte posterior del alojamiento

  4. Asegúrese de que los cables correspondientes pasen a través de los clips y guías de cables, como se muestra a continuación:

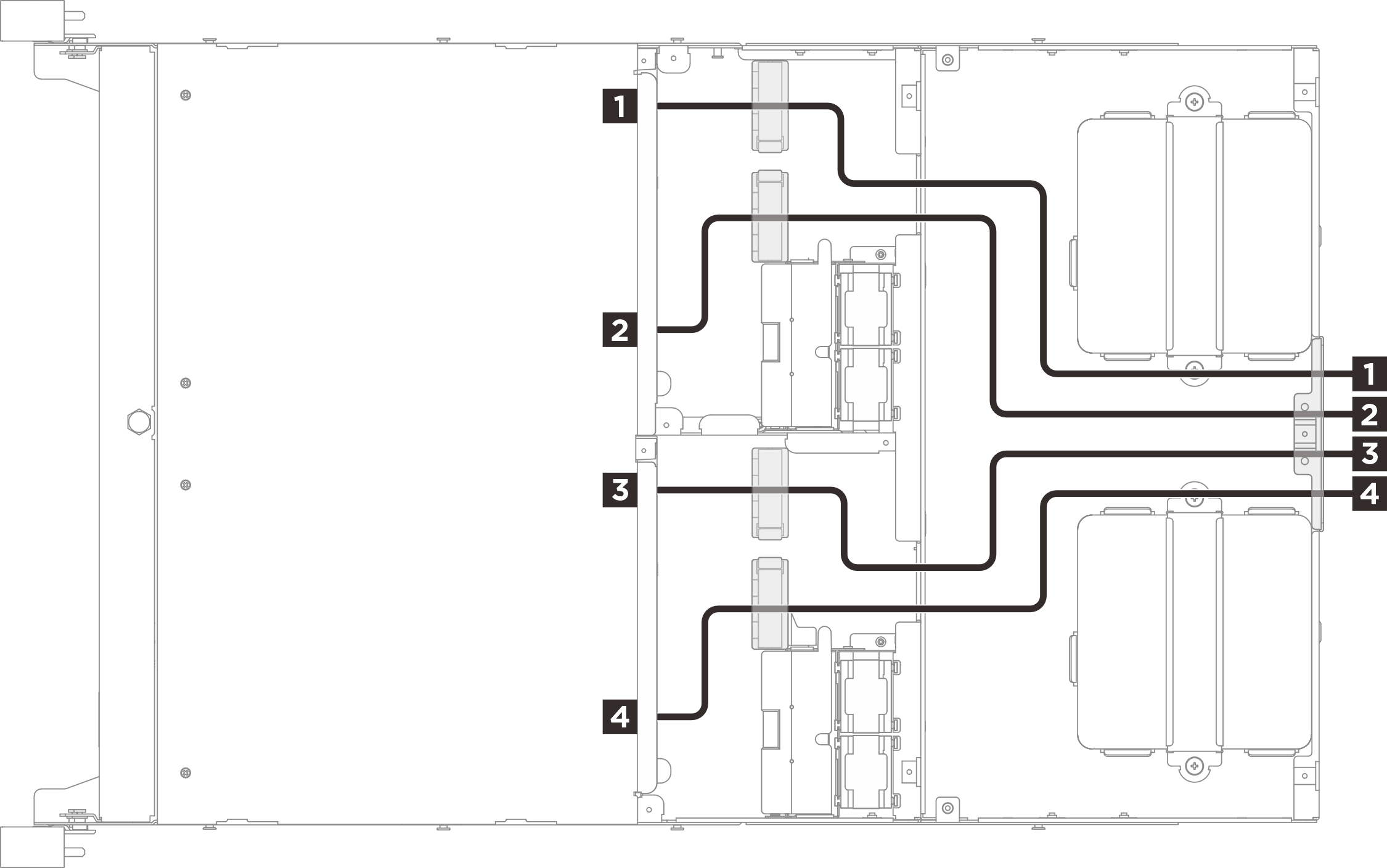

    Figura 2. Guías y clips para cables en el alojamiento 1U2N

    CableDesdeBahía de alojamiento
    1Conectores de E/S posteriores del kit de expansión PCIeBahía1
    2Conectores de E/S posteriores del nodo
    3Conectores de E/S posteriores del kit de expansión PCIeBahía2
    4Conectores de E/S posteriores del nodo

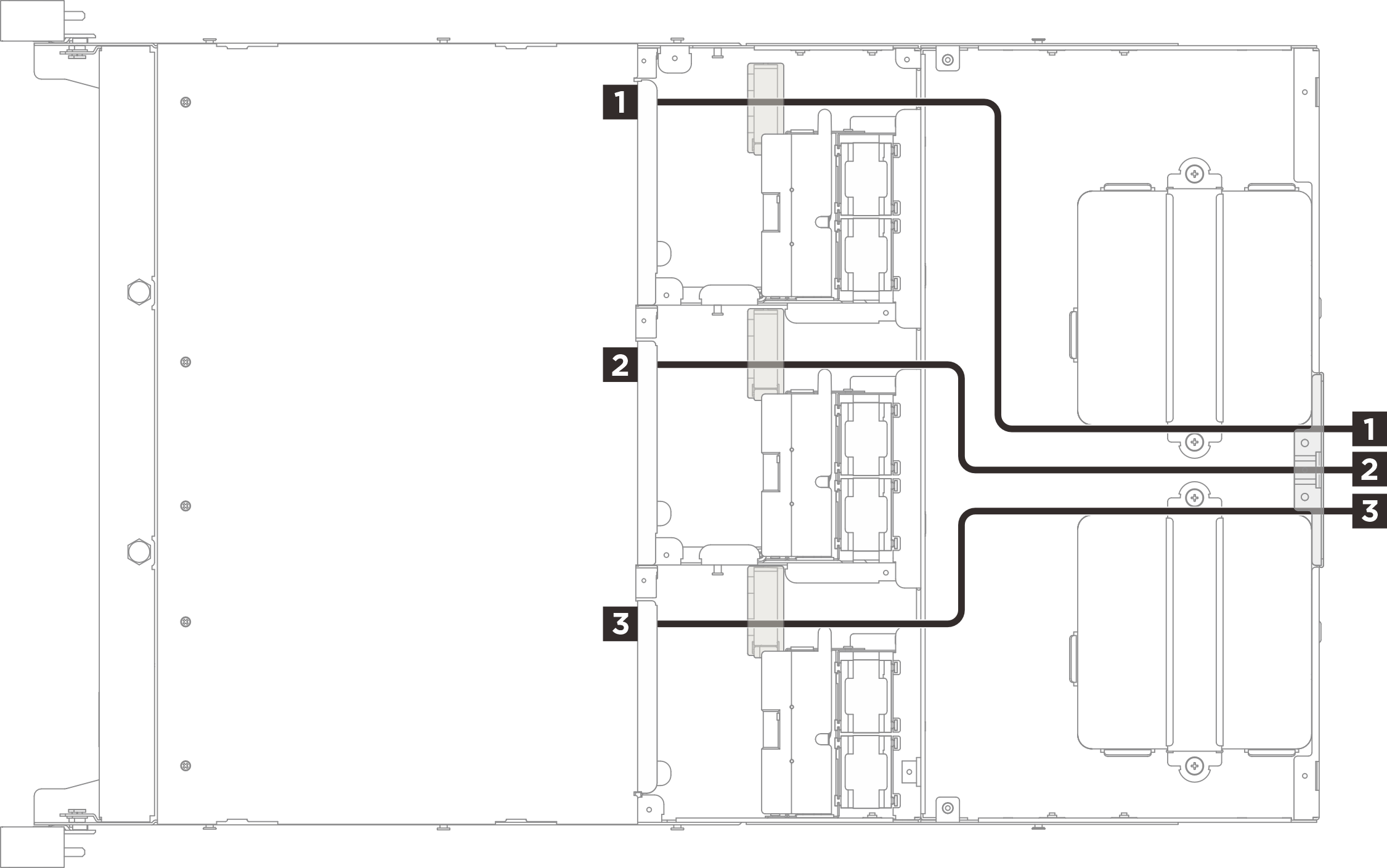

    Figura 3. Guías y clips para cables en el alojamiento 1U3N

    CableDesdeBahía de alojamiento
    1Conectores de E/S posteriores del nodoBahía1
    2Bahía2
    3Bahía3
Atención
Desacople todos los pestillos, las pestañas de liberación o los bloqueos de los conectores de los cables cuando desconecte los cables de la placa del sistema. Si no los libera antes de retirar los cables, los zócalos de los cables de la placa del sistema, los cuales son frágiles, resultarán dañados. Observe estrictamente las siguientes instrucciones para evitar dañar los zócalos de los cables de la placa del sistema. Cualquier daño a los zócalos de los cables podría requerir la sustitución de la placa del sistema.

  • Conecte los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.

  • Para desconectar los cables de la placa del sistema, haga lo siguiente:

    1. Mantenga presionados todos los pestillos, pestañas de liberación o bloqueos de los conectores de cable para liberar los conectores de cable.

    2. Quite los conectores de los cables vertical u horizontalmente alineados con las orientaciones de los enchufes de los cables correspondientes, evitando cualquier inclinación.
      Nota
      El aspecto de los conectores de los cables puede ser diferente de los que se muestran en la ilustración, pero el procedimiento de extracción es el mismo.
