Instalación de la cubierta de seguridad
Siga las instrucciones que aparecen en esta sección para instalar el deflector de aire del procesador.
Acerca de esta tarea
Atención
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Procedimiento
- Instale la cubierta de seguridad.
Deslice la cubierta de seguridad por el cable de alimentación de la placa de control del ventilador.

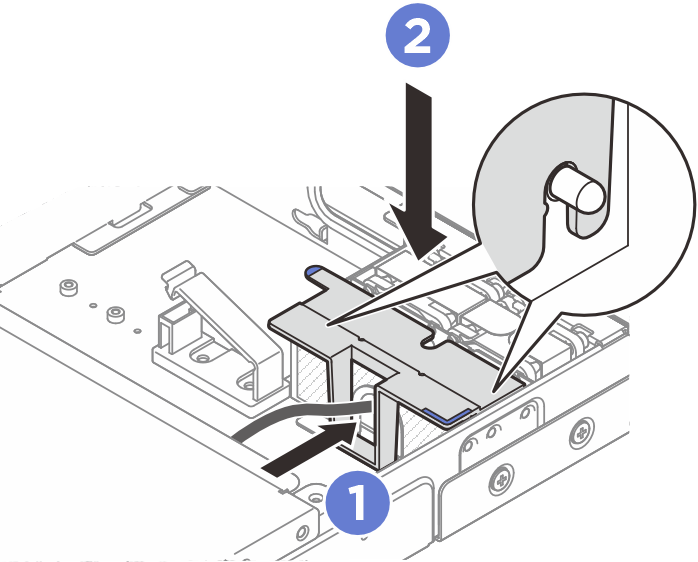

Alinee la cubierta de seguridad con el compartimiento de la placa de control del ventilador y, a continuación, inserte la cubierta de seguridad en el compartimiento de alimentación de la placa de control del ventilador hasta que encaje en su posición.Figura 1. Instalación de la cubierta de seguridad
- El conector de la placa de control del ventilador en la parte posterior del nodo está equipado con un protector antipolvo. Asegúrese de quitarlo primero antes de conectar el cable al conector.
Después de finalizar
- Vuelva a conectar el cable de alimentación de la placa de control del ventilador. Consulte Guía de disposición interna de los cables del alojamiento ThinkEdge SE100.
- Instale el deflector de aire. Consulte Instalación del deflector de aire.
- Instale la cubierta superior central. Consulte Instalación de la cubierta superior central.
- Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
