Installation du carter de sécurité
Suivez les instructions de cette section pour installer la grille d’aération du processeur.
À propos de cette tâche
Avertissement
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Procédure
- Installez le carter de sécurité.
Faites glisser le carter de sécurité le long du câble d’alimentation de la carte de contrôleur de ventilation.

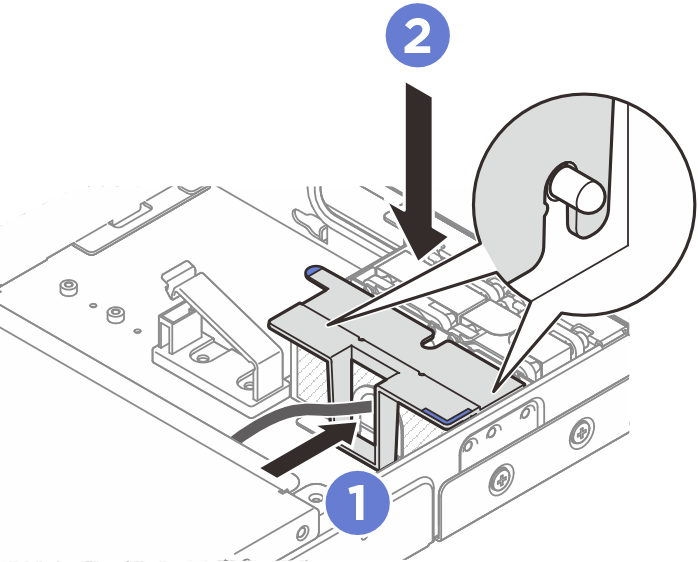

Alignez le carter de sécurité sur le boîtier de la carte de contrôleur de ventilation, puis insérez-le dedans jusqu’à ce qu’il s’enclenche.Figure 1. Installation du carter de sécurité
- Le connecteur de la carte de contrôleur de ventilation à l’arrière du nœud est muni d’un capuchon de protection contre la poussière. Veillez à le retirer avant de brancher le câble sur le connecteur.
Après avoir terminé
- Rebranchez le cordon d’alimentation de la carte de contrôleur de ventilation. Voir Guide de cheminement interne des câbles du boîtier ThinkEdge SE100.
- Installez la grille d’aération. Voir Installation de la grille d’aération.
- Installez le carter supérieur central. Voir Installation du carter supérieur central.
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
