Instalar a tampa da segurança
Siga as instruções nesta seção para instalar o defletor de ar do processador.
Sobre esta tarefa
Atenção
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Procedimento
- Instale a tampa da segurança.
Deslize a tampa de segurança pelo cabo de alimentação da placa de controle do ventilador.

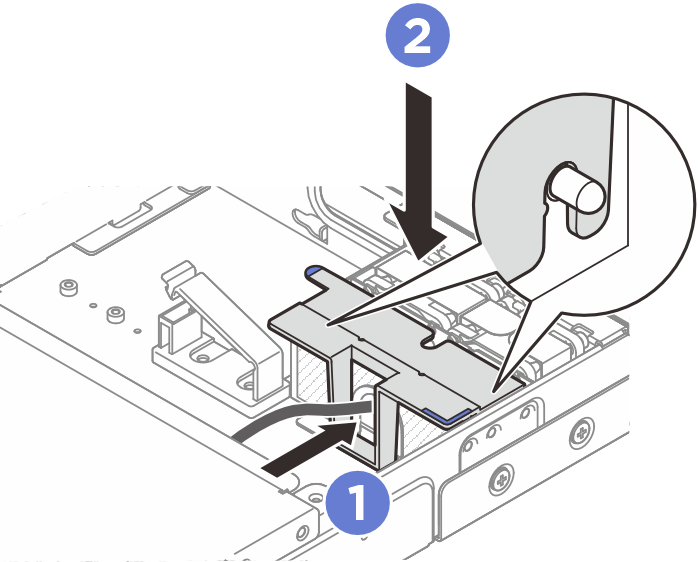

Alinhe a tampa de segurança com a gaiola da placa de controle do ventilador e, em seguida, insira a tampa de segurança na gaiola de alimentação da placa de controle do ventilador até que ela se encaixe na posição.Figura 1. Instalando a tampa de segurança
- O conector da placa de controle do ventilador na parte traseira do nó está preso com a tampa protetora contra poeira. Remova-a primeiro antes de conectar o cabo ao conector.
Depois de concluir
- Reconecte o cabo de alimentação da placa de controle do ventilador. Consulte Guia de roteamento de cabos internos do gabinete ThinkEdge SE100.
- Instale o defletor de ar. Consulte Instalar o defletor de ar.
- Instale a tampa superior central. Consulte Instalar a tampa superior central.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
