Lista de peças
Identifique cada um dos componentes que estão disponíveis para o seu servidor com a lista de peças.
Acesse Suporte a data center da Lenovo e navegue até a página de suporte do seu servidor.
Clique em .
Insira o número de série para exibir uma lista de peças para o servidor.
É altamente recomendável que você verifique os dados de resumo de energia para o seu servidor usando Lenovo Capacity Planner antes de comprar quaisquer novas peças.
T1: unidade substituível pelo cliente (CRU) da Camada 1. A substituição de CRUs da Camada 1 é de responsabilidade do cliente. Se a Lenovo instalar uma CRU da Camada 1 a seu pedido, sem contrato de serviço, a instalação será cobrada.
T2: unidade substituível pelo cliente (CRU) da Camada 2. Você próprio pode instalar uma CRU da Camada 2 ou pedir à Lenovo para instalá-la, sem custo adicional, sob o tipo de serviço de garantia que está designado ao seu servidor.
F: unidade substituível em campo (FRU). As FRUs devem ser instaladas apenas por técnicos de serviços treinados.
C: peças de consumo e estruturais. A compra e a substituição de peças estruturais e de consumo (componentes, como um preenchimento ou um painel) são de sua responsabilidade. Se a Lenovo adquirir ou instalar um componente estrutural conforme solicitação do cliente, o serviço será cobrado.

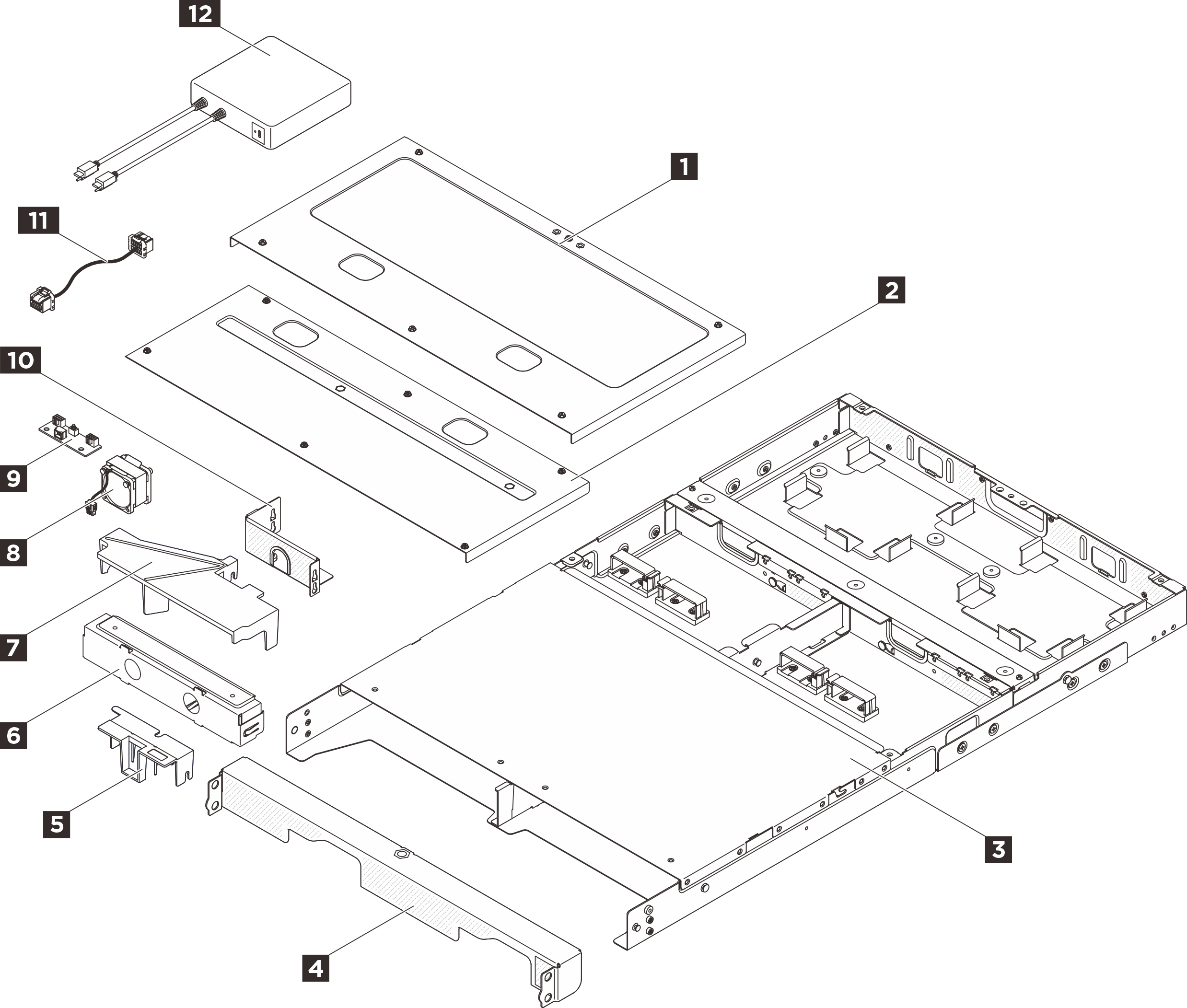

Componentes do gabinete 1U2N
| Índice | Descrição | Tipo |
|---|---|---|
Para obter mais informações sobre como solicitar peças:
| ||
| 1 | Tampa superior traseira 1U2N | T1 |
| 2 | Tampa superior central 1U2N | T1 |
| 3 | Gabinete 1U2N | F |
| 4 | Suporte de remessa 1U2N | T1 |
| 5 | Tampa de segurança | T1 |
| 6 | Preenchedor de nó 1U2N | C |
| 7 | Defletor de ar 1U2N | T1 |
| 8 | Módulo de ventilador | T2 |
| 9 | Placa de controle do ventilador | F |
| 10 | Gaiola da placa de controle do ventilador | T1 |
| 11 | Cabo da placa de controle do ventilador | T1 |
| 12 | Adaptador de energia externa ThinkEdge 300 W 230 V/115 V | T1 |

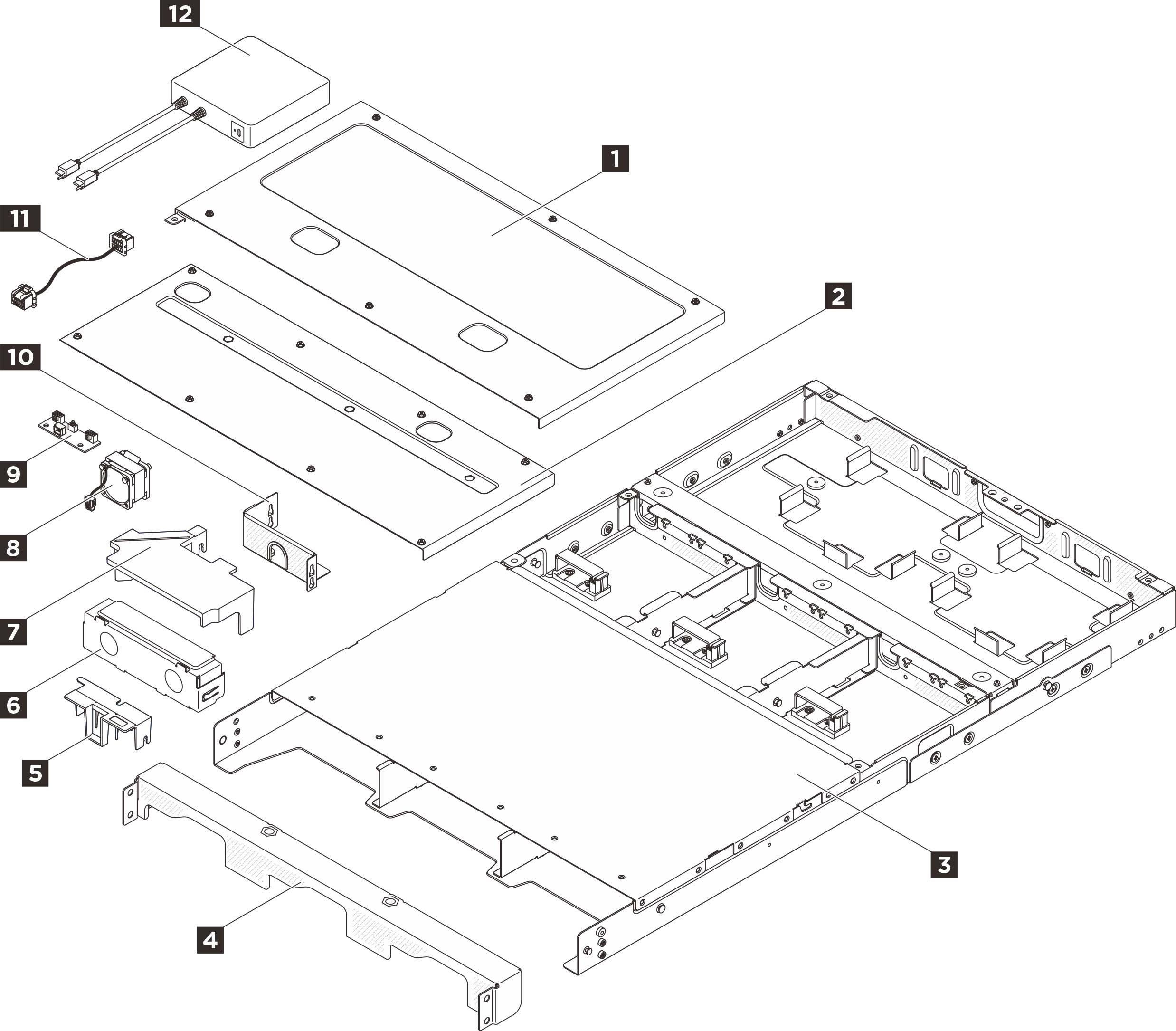

Componentes do gabinete 1U3N
| Índice | Descrição | Tipo |
|---|---|---|
Para obter mais informações sobre como solicitar peças:
| ||
| 1 | 1U3N Tampa superior traseira | T1 |
| 2 | 1U3N Tampa superior central | T1 |
| 3 | Gabinete 1U3N | F |
| 4 | Suporte de remessa 1U3N | T1 |
| 5 | Tampa de segurança | T1 |
| 6 | 1U3N Preenchedor de nó | C |
| 7 | 1U3N Defletor de ar | T1 |
| 8 | Módulo de ventilador | T2 |
| 9 | Placa de controle do ventilador | F |
| 10 | Gaiola da placa de controle do ventilador | T1 |
| 11 | Cabo da placa de controle do ventilador | T1 |
| 12 | Adaptador de energia externa ThinkEdge 300 W 230 V/115 V | T1 |
