รายการอะไหล่

ระบุส่วนประกอบแต่ละชิ้นที่มีภายในเซิร์ฟเวอร์ของคุณโดยใช้รายการอะไหล่

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการสั่งซื้ออะไหล่:
  1. ไปที่ Lenovo Data Center Support และเลื่อนไปยังหน้าการสนับสนุนสำหรับเซิร์ฟเวอร์ของคุณ

  2. คลิก Parts (ชิ้นส่วน)

  3. ป้อนหมายเลขประจำเครื่องเพื่อดูรายการชิ้นส่วนสำหรับเซิร์ฟเวอร์ของคุณ

ขอแนะนำให้ตรวจสอบข้อมูลสรุปพลังงานสำหรับเซิร์ฟเวอร์ของคุณโดยใช้ Lenovo Capacity Planner ก่อนที่จะซื้อชิ้นส่วนใหม่

หมายเหตุ
เซิร์ฟเวอร์ของคุณอาจแตกต่างจากภาพประกอบเล็กน้อย ทั้งนี้ขึ้นอยู่กับรุ่น
อะไหล่ที่แสดงรายการในตารางต่อไปนี้ถูกระบุไว้ดังนี้:
  • T1: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 1 การเปลี่ยน CRU ระดับ 1 เป็นความรับผิดชอบของคุณ หากคุณร้องขอให้ Lenovo ติดตั้ง CRU ระดับ 1 โดยไม่มีข้อตกลงสัญญาให้บริการ คุณจะต้องเสียค่าบริการสำหรับการติดตั้งดังกล่าว

  • T2: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 2 คุณสามารถติดตั้ง CRU ระดับ 2 ได้ด้วยตนเอง หรือร้องขอให้ Lenovo ติดตั้งให้โดยไม่เสียค่าบริการเพิ่มเติม ภายใต้ประเภทของบริการรับประกันที่ระบุสำหรับเซิร์ฟเวอร์ของคุณ

  • F: ชิ้นส่วนที่เปลี่ยนทดแทนได้ในทุกฟิลด์ (FRU) ชิ้นส่วน FRU ต้องติดตั้งโดยช่างเทคนิคบริการที่ได้รับการฝึกอบรมเท่านั้น

  • C: ชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง การซื้อและการเปลี่ยนชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง (ส่วนประกอบต่างๆ เช่น แผงครอบหรือฝานิรภัย) เป็นความรับผิดชอบของคุณ หากขอให้ Lenovo หาหรือติดตั้งส่วนประกอบโครงสร้างให้ คุณจะต้องเสียค่าบริการสำหรับบริการดังกล่าว

ส่วนประกอบของช่องใส่ 1U2N

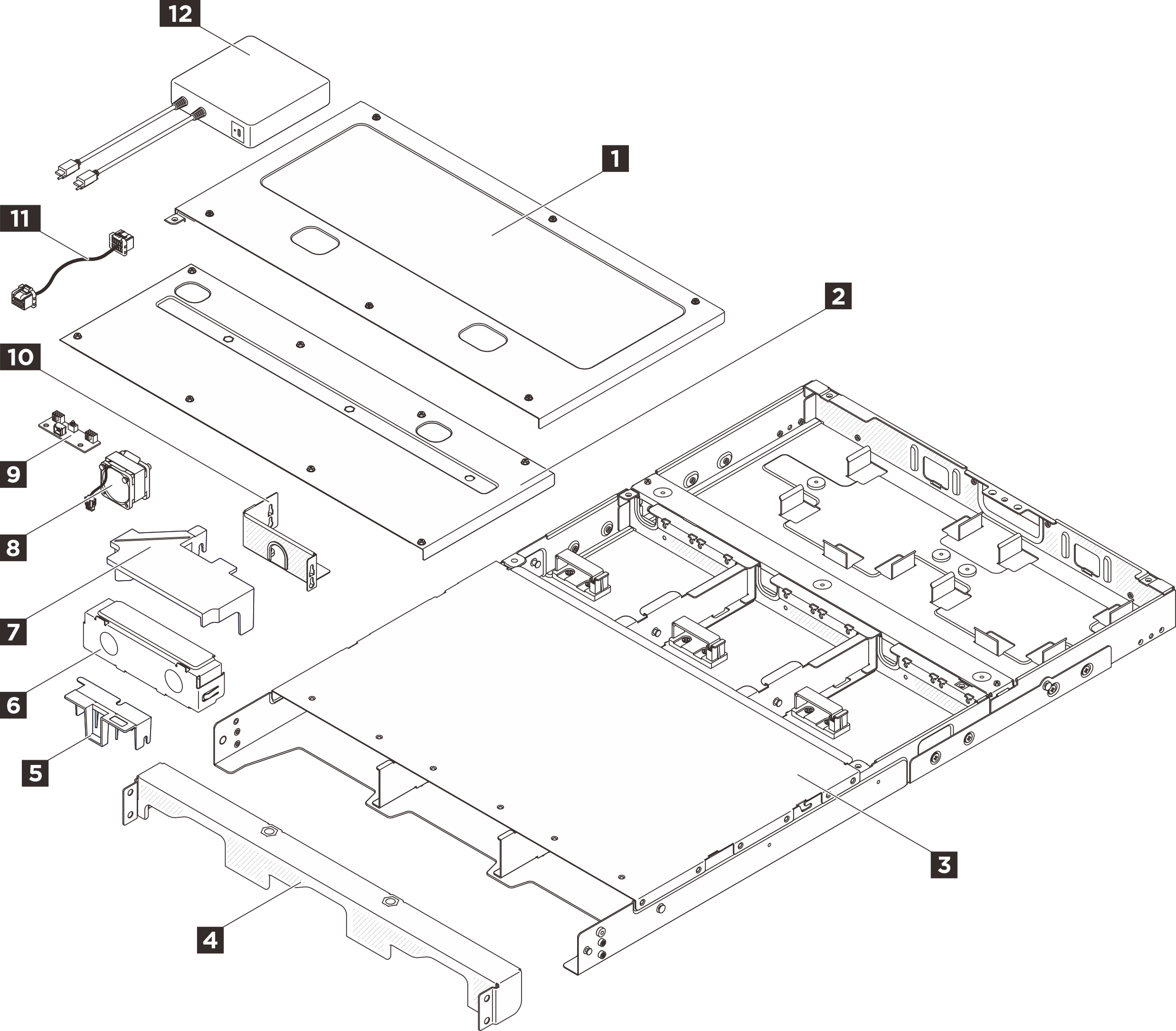

รูปที่ 1. ส่วนประกอบของช่องใส่ 1U2N
1U2N enclosure components
ตารางที่ 1. รายการอะไหล่ของช่องใส่ 1U2N
ดรรชนีรายละเอียดรุ่น
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการสั่งซื้ออะไหล่:
  1. ไปที่ Lenovo Data Center Support และเลื่อนไปยังหน้าการสนับสนุนสำหรับเซิร์ฟเวอร์ของคุณ

  2. คลิก Parts (ชิ้นส่วน)

  3. ป้อนหมายเลขประจำเครื่องเพื่อดูรายการชิ้นส่วนสำหรับเซิร์ฟเวอร์ของคุณ

11U2N ฝาครอบด้านบนด้านหลังT1
21U2N ฝาครอบด้านบนตรงกลางT1
3ช่องใส่ 1U2NF
4โครงยึดสำหรับการจัดส่ง 1U2NT1
5ฝาครอบนิรภัยT1
61U2N แผงครอบโหนดC
71U2N แผ่นกั้นอากาศT1
8โมดูลพัดลมT2
9แผงควบคุมพัดลมF
10ตัวครอบแผงควบคุมพัดลมT1
11สายแผงควบคุมพัดลมT1
12อุปกรณ์แปลงไฟภายนอก ThinkEdge 300W 230V/115VT1

ส่วนประกอบของช่องใส่ 1U3N

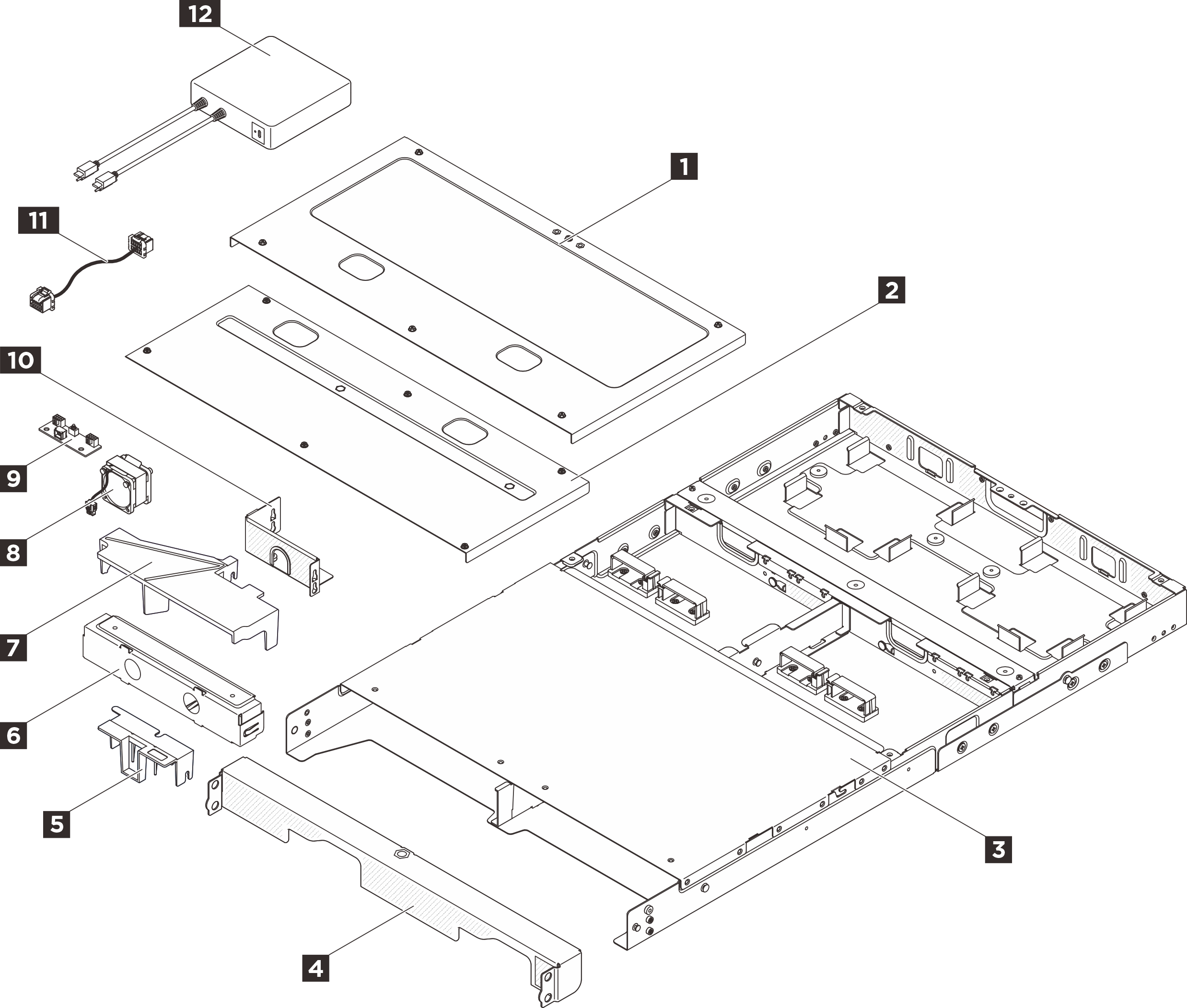

รูปที่ 2. ส่วนประกอบของช่องใส่ 1U3N
1U3N enclosure components
ตารางที่ 2. รายการอะไหล่ของช่องใส่ 1U3N
ดรรชนีรายละเอียดรุ่น
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการสั่งซื้ออะไหล่:
  1. ไปที่ Lenovo Data Center Support และเลื่อนไปยังหน้าการสนับสนุนสำหรับเซิร์ฟเวอร์ของคุณ

  2. คลิก Parts (ชิ้นส่วน)

  3. ป้อนหมายเลขประจำเครื่องเพื่อดูรายการชิ้นส่วนสำหรับเซิร์ฟเวอร์ของคุณ

11U3N ฝาครอบด้านบนด้านหลังT1
21U3N ฝาครอบด้านบนตรงกลางT1
3ช่องใส่ 1U3NF
4โครงยึดสำหรับการจัดส่ง 1U3NT1
5ฝาครอบนิรภัยT1
61U3N แผงครอบโหนดC
71U3N แผ่นกั้นอากาศT1
8โมดูลพัดลมT2
9แผงควบคุมพัดลมF
10ตัวครอบแผงควบคุมพัดลมT1
11สายแผงควบคุมพัดลมT1
12อุปกรณ์แปลงไฟภายนอก ThinkEdge 300W 230V/115VT1
