Liste des pièces
Identifiez chacun des composants disponibles pour votre serveur dans la liste de pièces.
Accédez au site Assistance centre de données Lenovo et affichez la page de support de votre serveur.
Cliquez sur .
Entrez le numéro de série pour afficher une liste des composants pour votre serveur.
Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.
T1 : Unité remplaçable par l’utilisateur (CRU) de niveau 1. Le remplacement des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
T2 : Unité remplaçable par l’utilisateur (CRU) de niveau 2. Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre serveur.
F : Unité remplaçable sur site (FRU). Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.
C : Composants consommables et structurels. L’achat et le remplacement des composants consommables et structurels (par exemple, un obturateur ou un cache) est votre responsabilité. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.

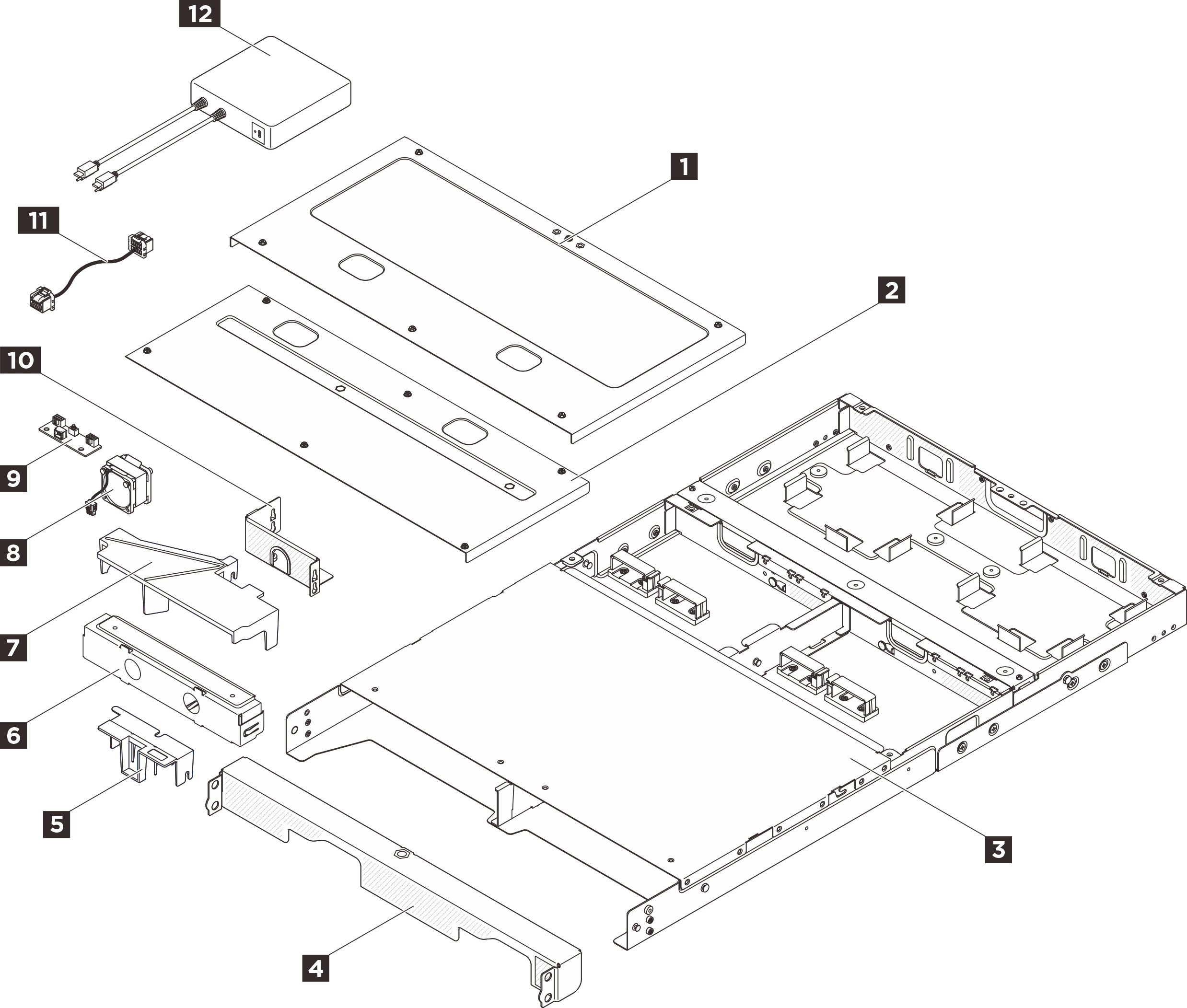

Composants du boîtier 1U2N
| Index | Description | Type |
|---|---|---|
Pour plus d’informations sur la commande de pièces :
| ||
| 1 | Carter supérieur arrière 1U2N | T1 |
| 2 | Carter supérieur central 1U2N | T1 |
| 3 | Boîtier 1U2N | F |
| 4 | Support de transport 1U2N | T1 |
| 5 | Carter de sécurité | T1 |
| 6 | Obturateur de nœud 1U2N | C |
| 7 | Grille d’aération 1U2N | T1 |
| 8 | Module ventilateur | T2 |
| 9 | Carte de contrôleur de ventilation | F |
| 10 | Boîtier de la carte de contrôleur de ventilation | T1 |
| 11 | Câble de la carte de contrôleur de ventilation | T1 |
| 12 | Adaptateur d’alimentation externe ThinkEdge 300 W 230 V/115 V | T1 |

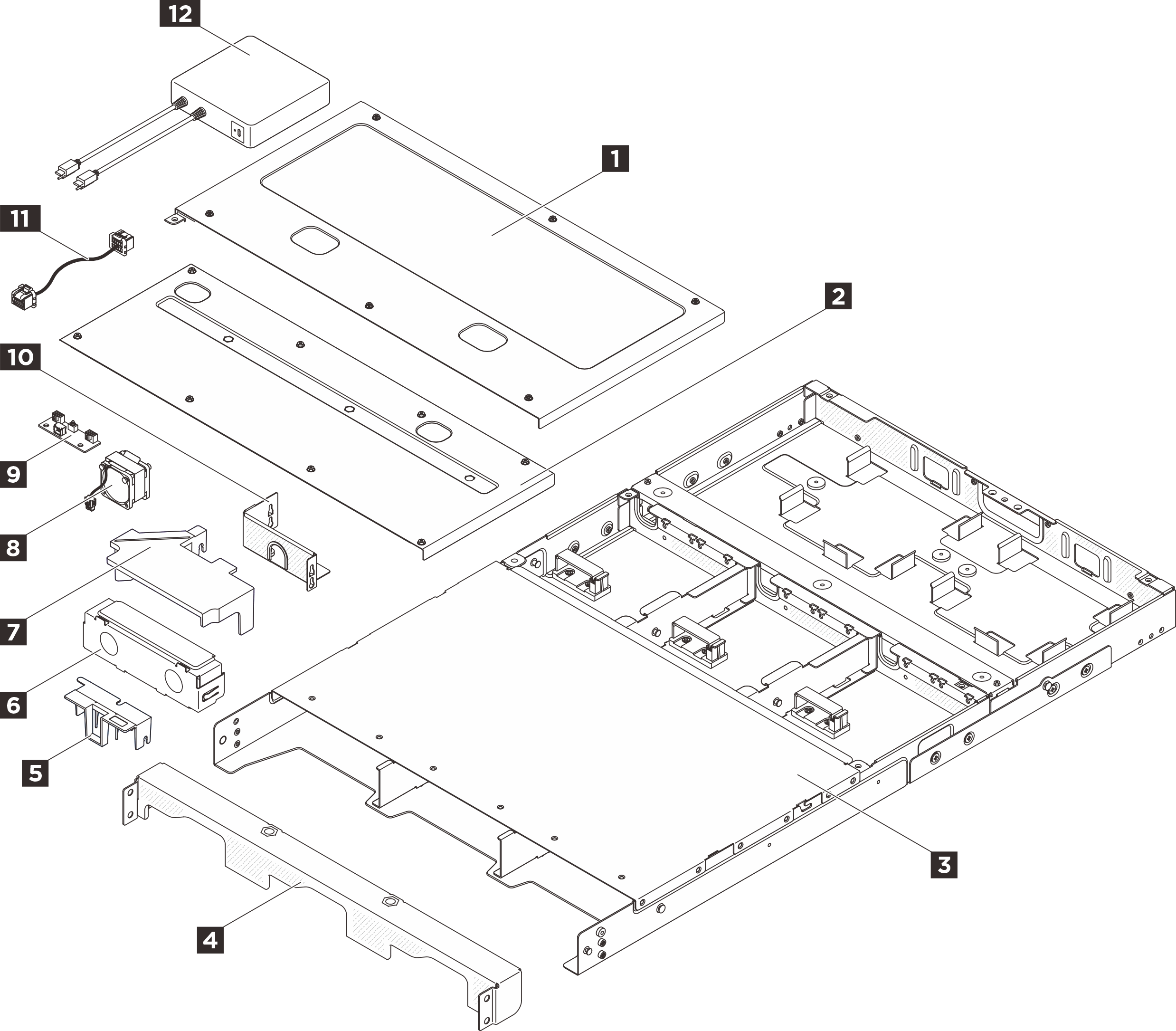

Composants du boîtier 1U3N
| Index | Description | Type |
|---|---|---|
Pour plus d’informations sur la commande de pièces :
| ||
| 1 | Carter supérieur arrière 1U3N | T1 |
| 2 | Carter supérieur central 1U3N | T1 |
| 3 | Boîtier 1U3N | F |
| 4 | Support de transport 1U3N | T1 |
| 5 | Carter de sécurité | T1 |
| 6 | Obturateur de nœud 1U3N | C |
| 7 | Grille d’aération 1U3N | T1 |
| 8 | Module ventilateur | T2 |
| 9 | Carte de contrôleur de ventilation | F |
| 10 | Boîtier de la carte de contrôleur de ventilation | T1 |
| 11 | Câble de la carte de contrôleur de ventilation | T1 |
| 12 | Adaptateur d’alimentation externe ThinkEdge 300 W 230 V/115 V | T1 |
