Installation d’un adaptateur d’alimentation (montage en armoire)

Suivez les instructions de la présente section pour installer un adaptateur d’alimentation dans le boîtier.

À propos de cette tâche

S002
disconnect all power
ATTENTION
Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.
Avertissement
ATTENTION

Les adaptateurs d'alimentation du nœud doivent être de même marque, de même puissance nominale, de même puissance en watts ou de même niveau de rendement.

Remarque
  • Selon le modèle, il est possible que le boîtier diffère légèrement des illustrations de cette section.
  • ThinkEdge SE100 Boîtier 1U2N et 1U3N prend uniquement en charge les adaptateurs d’alimentation 300 W. Pour connaître les adaptateurs d’alimentation pris en charge, voir Site Web Lenovo ServerProven.
Comme l’exige le Règlement (UE) 2019/424 de la Commission du 1er mars 2020 fixant les exigences d’écoconception pour les serveurs et les produits de stockage de données (ErP lot 9).
Alimentation externe ThinkEdge 300 W 230 V/115 V

Informations publiées

Valeur et précision

Unité

Nom du fabricant

Lenovo

-

Identificateur de modèle

Adaptateur

-

Tension d’entrée

100-240

V

Fréquence d’entrée CA

50-60

Hz

Tension de sortie

28,0

V

Courant de sortie

  • 3 ports : 3,57
  • 2 ports : 5,0

A

Puissance en sortie

  • 3 ports : 300,0
  • 2 ports : 280,0

W

Efficacité active moyenne

  • FSP :
    • 3 ports : 90,0 / 91,0
    • 2 ports : 88,5 / 89,5
  • Delta :
    • 3 ports : 91,5 / 90,7
    • 2 ports : 91,8 / 91,1

%

Efficacité à faible charge (10 %)

  • FSP :
    • 3 ports : 78,0 / 80,0
    • 2 ports : 77,0 / 79,0
  • Delta :
    • 3 ports : 78,9 / 78,3
    • 2 ports : 80,9 / 81,6

%

Consommation d’énergie à vide

  • FSP : 0,20 / 0,28
  • Delta : 0.25 / 0.16

W

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez le carter central. Voir Retrait du carter supérieur central.
    2. Retirez le carter arrière. Voir Retrait du carter supérieur arrière.
    3. Retirez la grille d’aération. Voir Retrait de la grille d’aération.
    4. Retirez la traverse.
      1. Desserrez les deux vis imperdables qui maintiennent la traverse.
      2. Tenez la traverse et retirez-la du boîtier.
      Figure 1. Retrait de la traverse

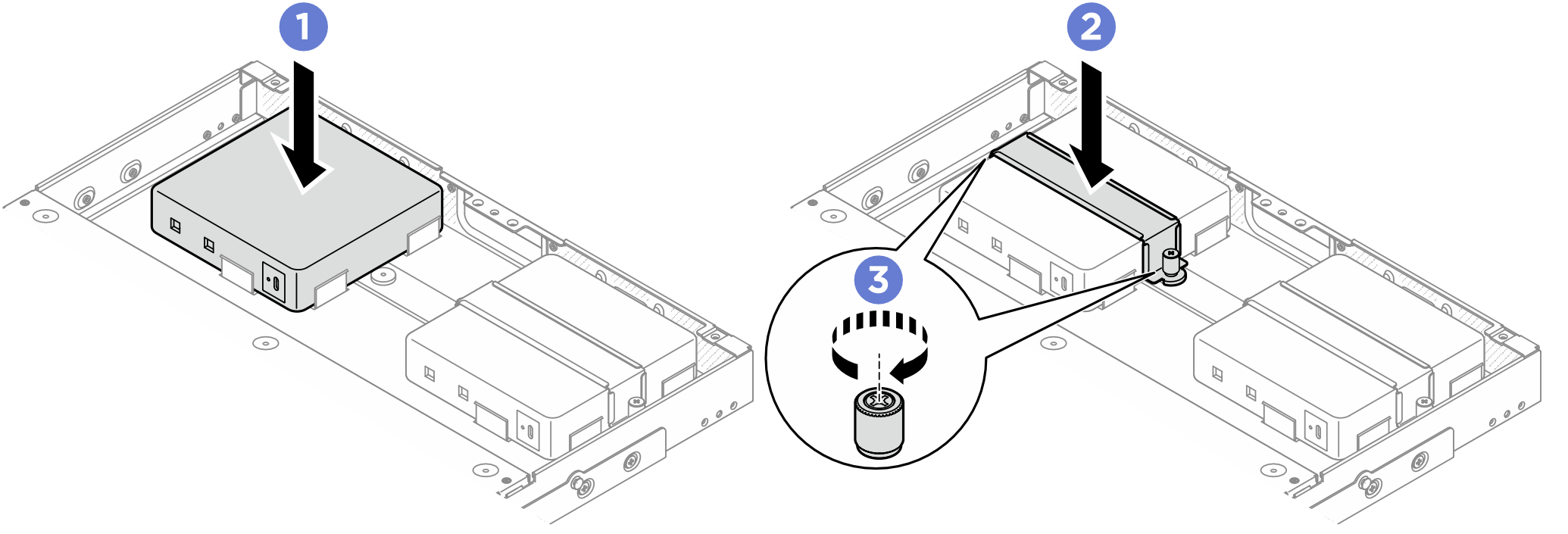

  2. Installez le boîtier d'alimentation.
    1. Installez l’adaptateur d’alimentation dans le boîtier.
    2. Abaissez le support de l’adaptateur d’alimentation sur le dessus de l’adaptateur d’alimentation.
    3. Serrez les deux vis imperdables de chaque côté du support de l’adaptateur d’alimentation afin de fixer l’adaptateur d’alimentation.
      Figure 2. Installation du boîtier d'alimentation

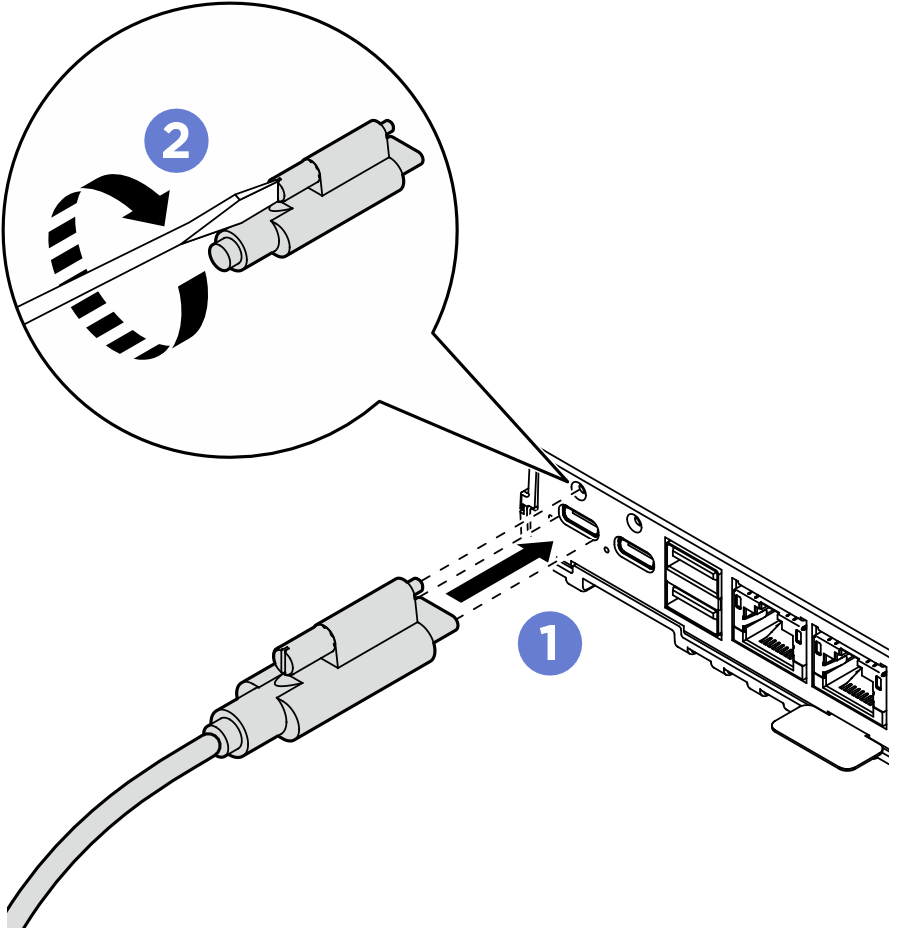

  3. Branchez le cordons d’alimentation sur le nœud.
    1. Alignez les trous de vis et branchez le câble d’alimentation sur le nœud.
    2. Serrez la vis et assurez-vous que le câble d’alimentation est bien verrouillé.
      Remarque
      Pour connecter l’adaptateur d’alimentation au nœud, le boîtier 1U2N nécessite deux câbles d’alimentation USB-C pour un adaptateur d’alimentation, et le boîtier 1U3N nécessite trois câbles d’alimentation USB-C pour un adaptateur d’alimentation. Branchez le câble d’alimentation supplémentaire sur l’adaptateur d’alimentation installé dans le boîtier 1U3N. Pour plus de détails sur le cheminement des câbles, voir Cheminement interne des câbles.
      Figure 3. Installation du cordon d’alimentation

Après avoir terminé

  1. Installez la grille d’aération. Voir Installation de la grille d’aération.

  2. Installez le carter supérieur central. Voir Installation du carter supérieur central

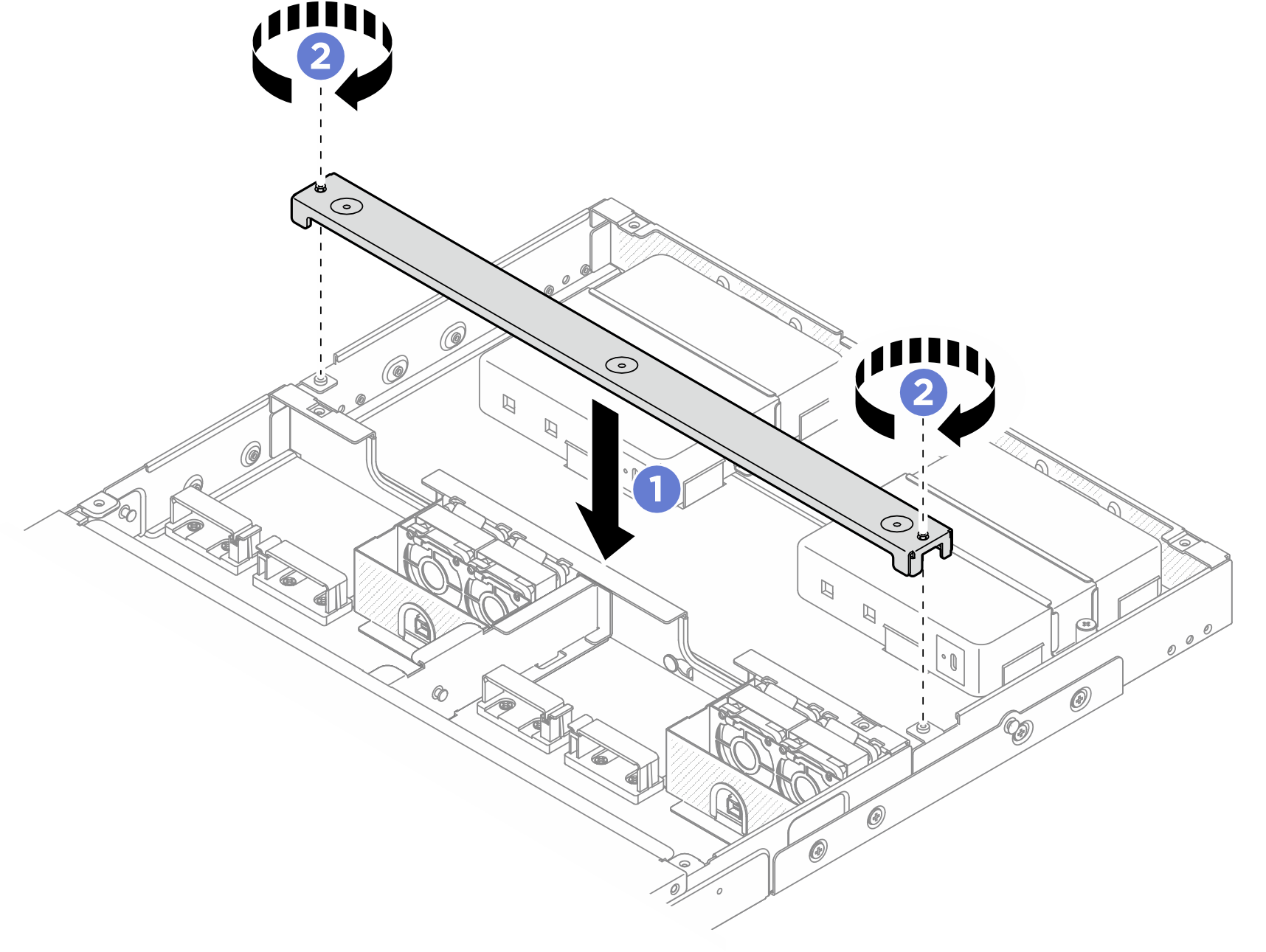

  3. Installez la traverse.
    1. Alignez la traverse sur les trous de vis du boîtier. Ensuite, abaissez la traverse sur le boîtier. Assurez-vous que tous les câbles sont correctement acheminés sous la traverse.
    2. Serrez les deux vis imperdables pour fixer la traverse.
    Figure 4. Installation de la traverse

  4. Installez le carter supérieur arrière. Voir Installation du carter supérieur arrière.
  5. Réinstallez le boîtier dans l’armoire. Pour plus d'informations, voir Installation d’un nœud sur l’armoire.

Vidéo de démonstration

Découvrez la procédure sur YouTube
