Retrait d’un adaptateur d’alimentation (montage en rack)

Suivez les instructions de cette section pour retirer les adaptateurs d’alimentation du boîtier.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières à coulissement de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait d’un nœud de l’armoire.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le carter supérieur central. Voir Retrait du carter supérieur central.
   2. Retirez le carter supérieur arrière. Voir Retrait du carter supérieur arrière.
   3. Retirez la grille d’aération. Voir Retrait de la grille d’aération.

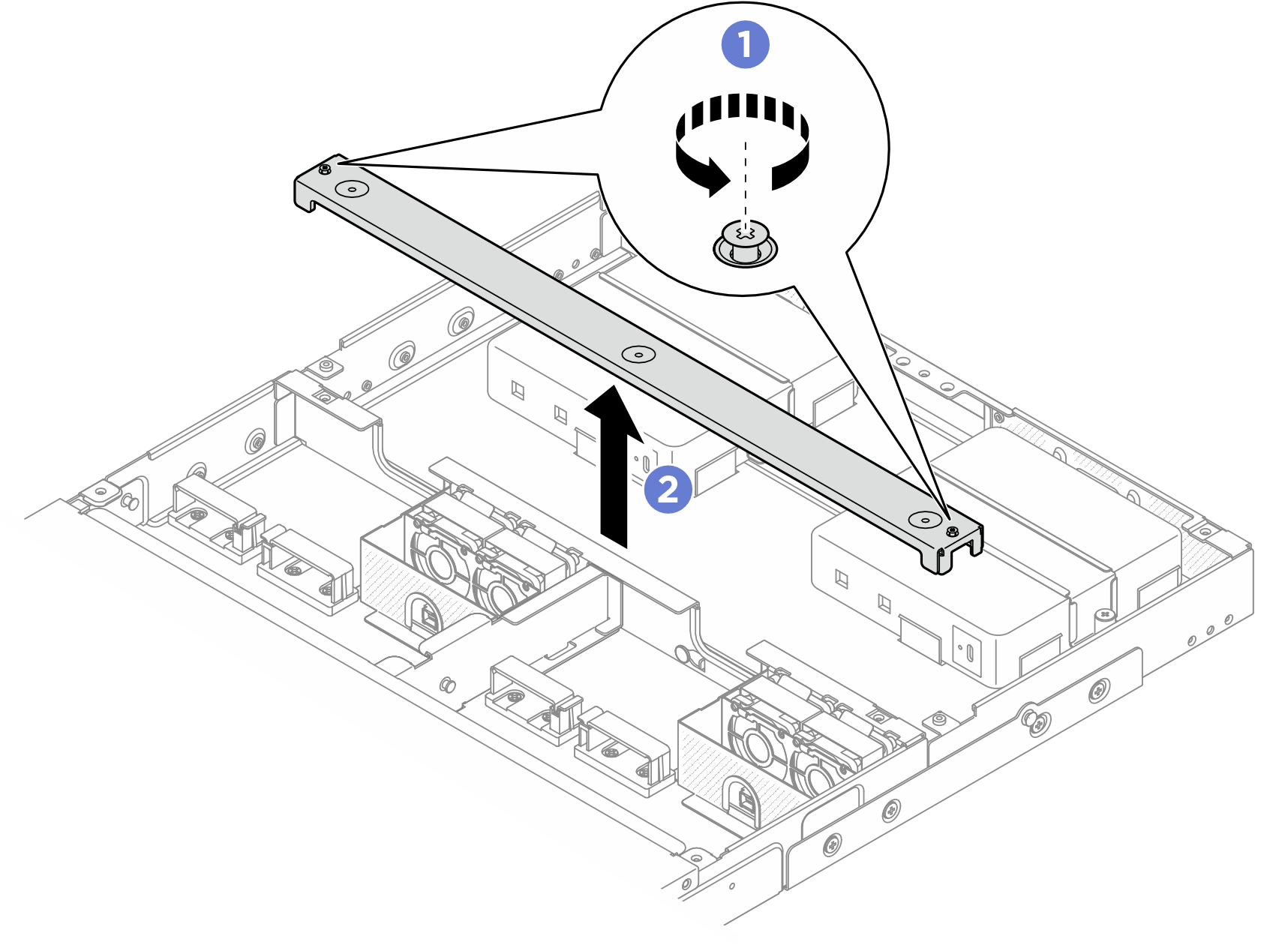

2. Retirez la traverse.
   1. Desserrez les deux vis imperdables qui maintiennent la traverse.
   2. Tenez la traverse et retirez-la du boîtier.
      Figure 1. Retrait de la traverse

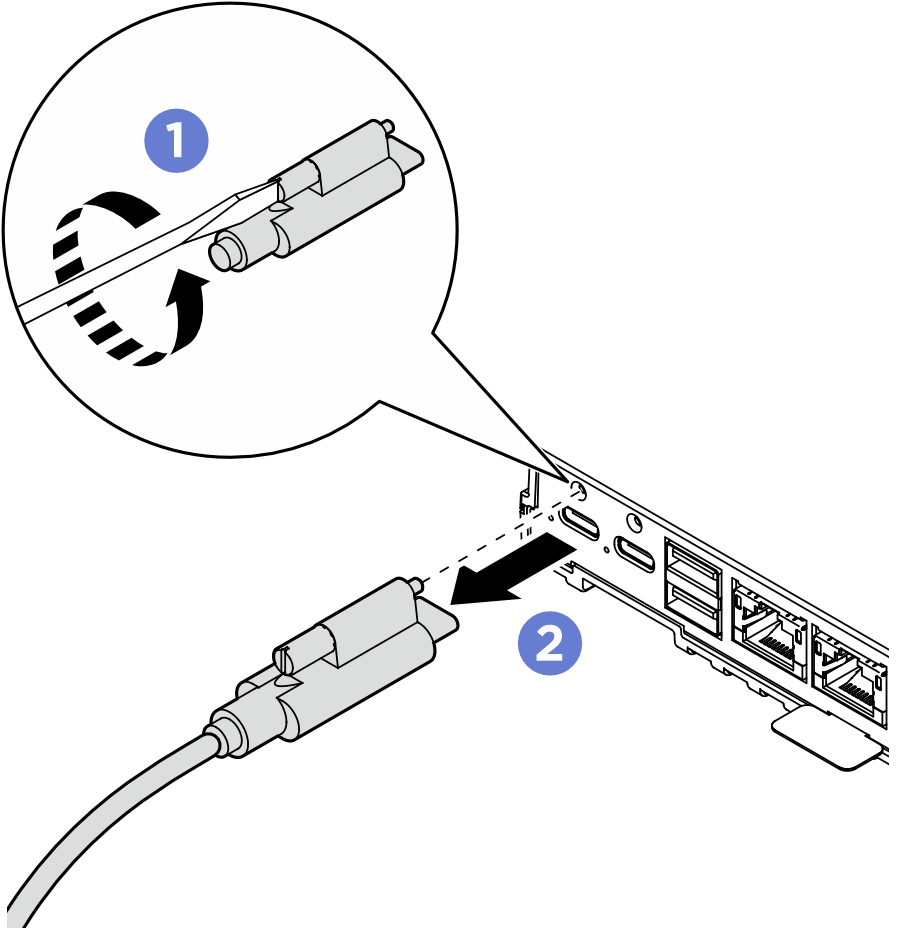

3. Retirez le cordon d’alimentation.
   1. Utilisez un tournevis à lame plate afin de desserrer la vis qui bloque le câble d’alimentation.
   2. Dégagez le câble d’alimentation du nœud.
      Figure 2. Retrait du câble d’alimentation

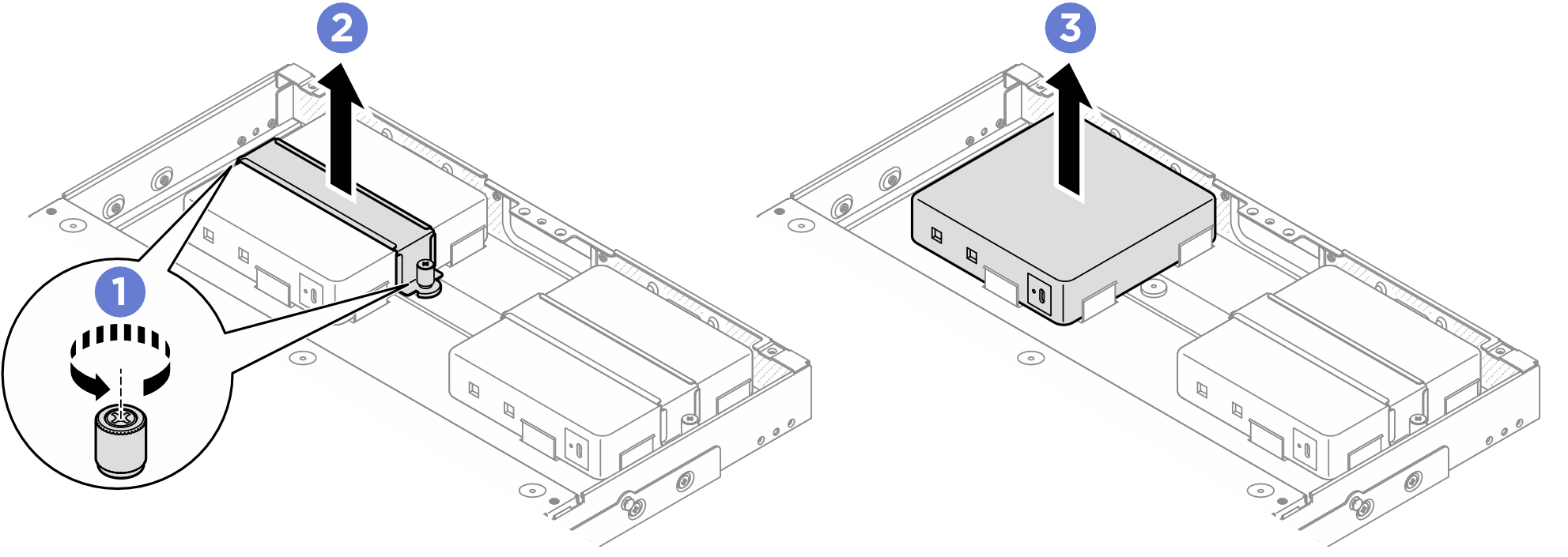

4. Retirez le boîtier d’alimentation.
   1. Desserrez les deux vis imperdables situées de part et d’autre du support du boîtier d’alimentation à l’aide du tournevis.
   2. Soulevez le support du boîtier d’alimentation afin de le retirer du boîtier.
   3. Soulevez avec précaution le boîtier d’alimentation vers le haut et retirez-le du boîtier.
      Figure 3. Retrait du boîtier d’alimentation
