Remover um adaptador de energia (montagem em rack)

Siga as instruções nesta seção para remover os adaptadores de energia do gabinete.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
Atenção

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Remova a tampa superior central. Consulte Remover a tampa superior central.
    2. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
    3. Remova o defletor de ar. Consulte Remover o defletor de ar.
  2. Remova a barra transversal.
    1. Solte os dois parafusos prisioneiros que fixam a barra transversal.
    2. Segure a barra transversal e remova-a do gabinete.

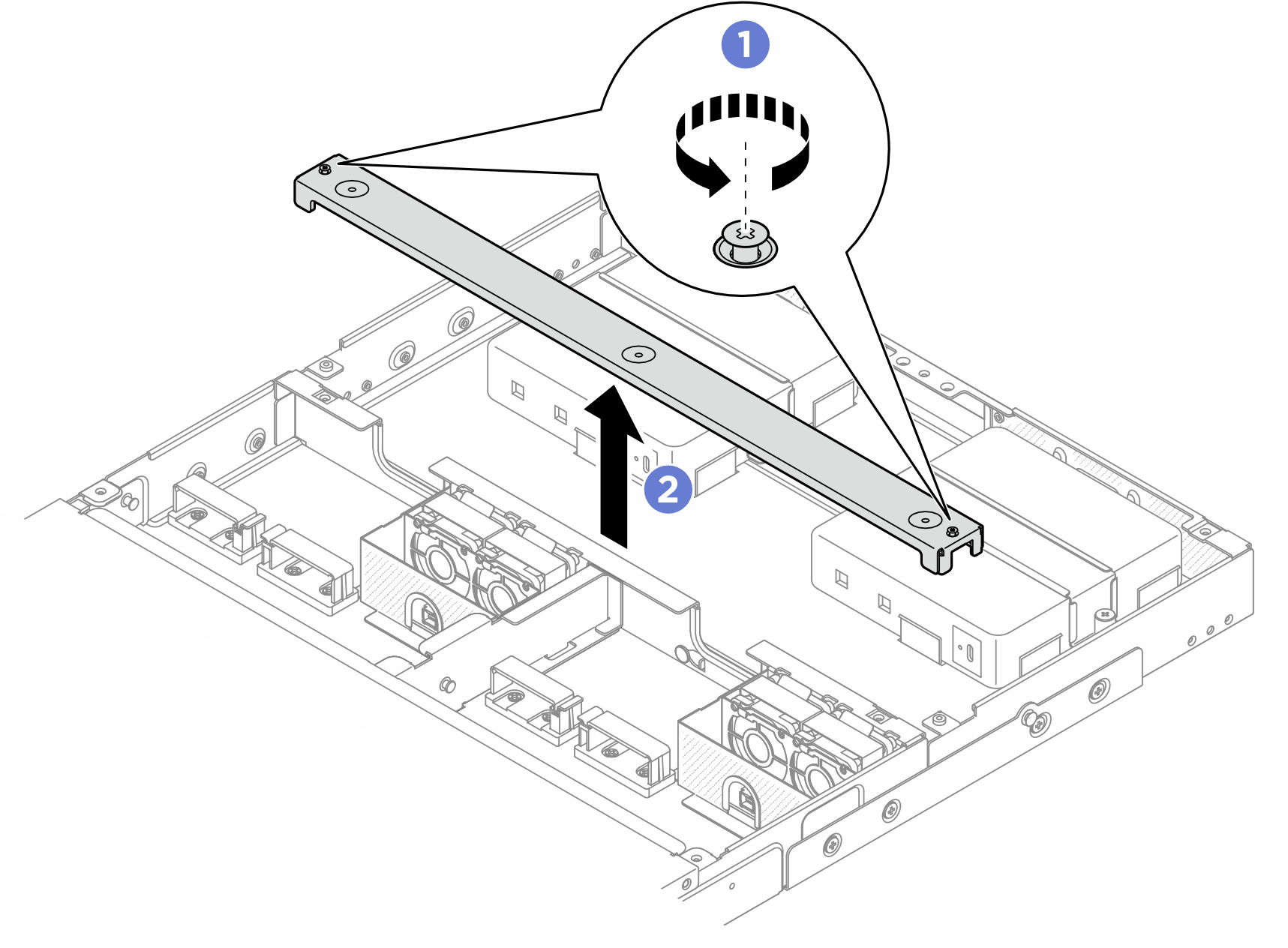

      Figura 1. Removendo a barra transversal

  3. Remova o cabo de alimentação.
    1. Use uma chave de fenda de lâmina plana para soltar o parafuso que prende o cabo de alimentação.
    2. Desencaixe o cabo de alimentação do nó.

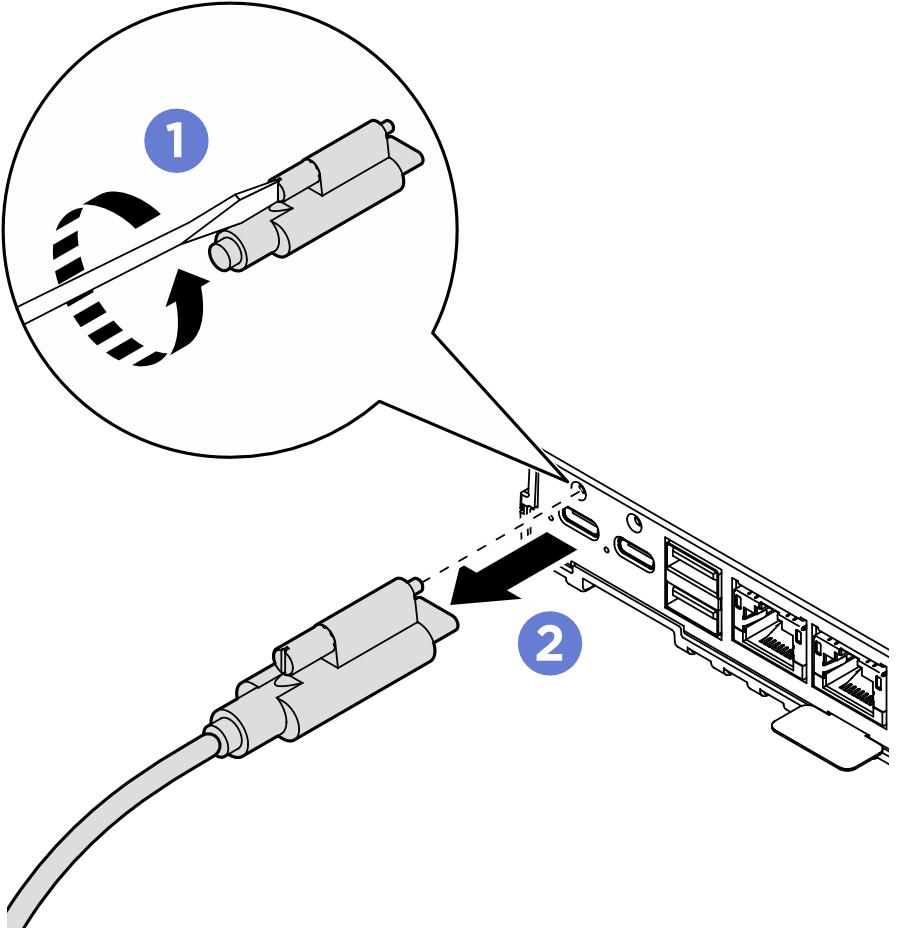

      Figura 2. Removendo o cabo de alimentação

  4. Remova o adaptador de energia.
    1. Solte os dois parafusos prisioneiros nos dois lados do suporte do adaptador de energia com a chave de fenda.
    2. Retire o suporte do adaptador de energia do gabinete.
    3. Levante com cuidado o adaptador de energia e remova-o do gabinete.

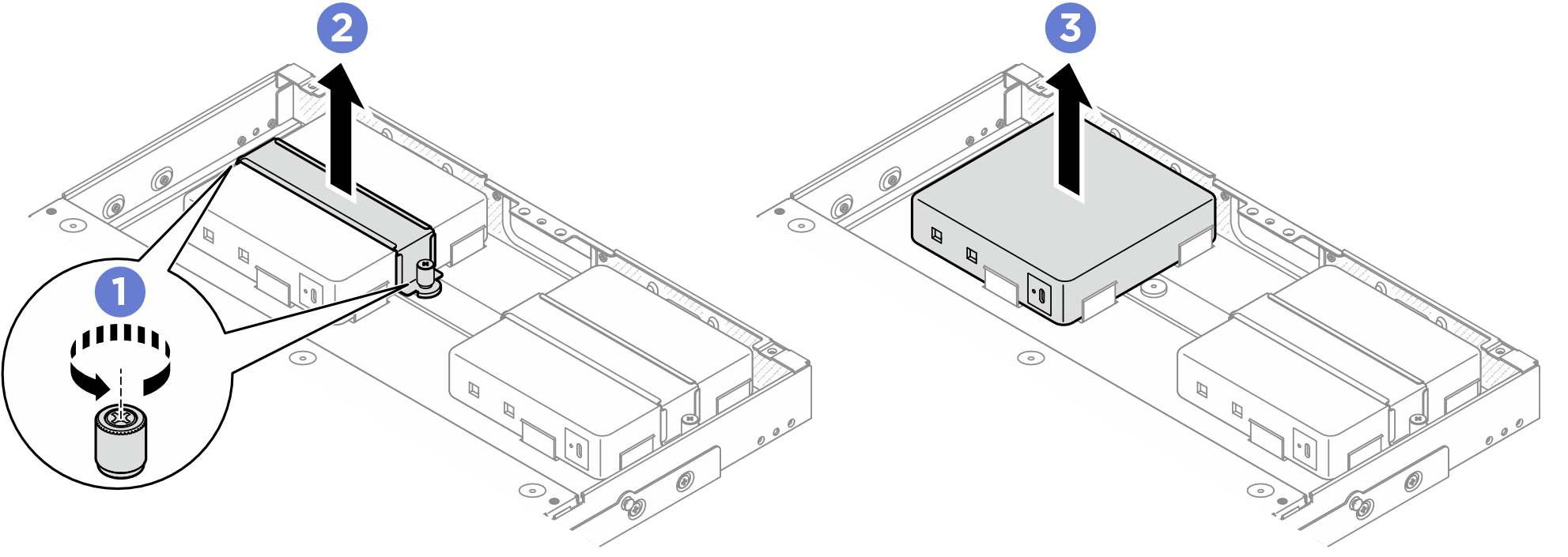

      Figura 3. Removendo o adaptador de energia

Depois de concluir

  • Instale uma unidade de substituição. Consulte Instalar um adaptador de energia (montagem em rack).

  • Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
