Extracción de un adaptador de alimentación (montaje en bastidor)

Siga las instrucciones que aparecen en esta sección para quitar un adaptador de alimentación del alojamiento.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Si el alojamiento está instalado en un bastidor, deslice el alojamiento hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o bien quite el alojamiento del bastidor. Consulte Extracción de un nodo del bastidor.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la cubierta central. Consulte Extracción de la cubierta superior central.
   2. Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
   3. Quite el deflector de aire. Consulte Extracción del deflector de aire.

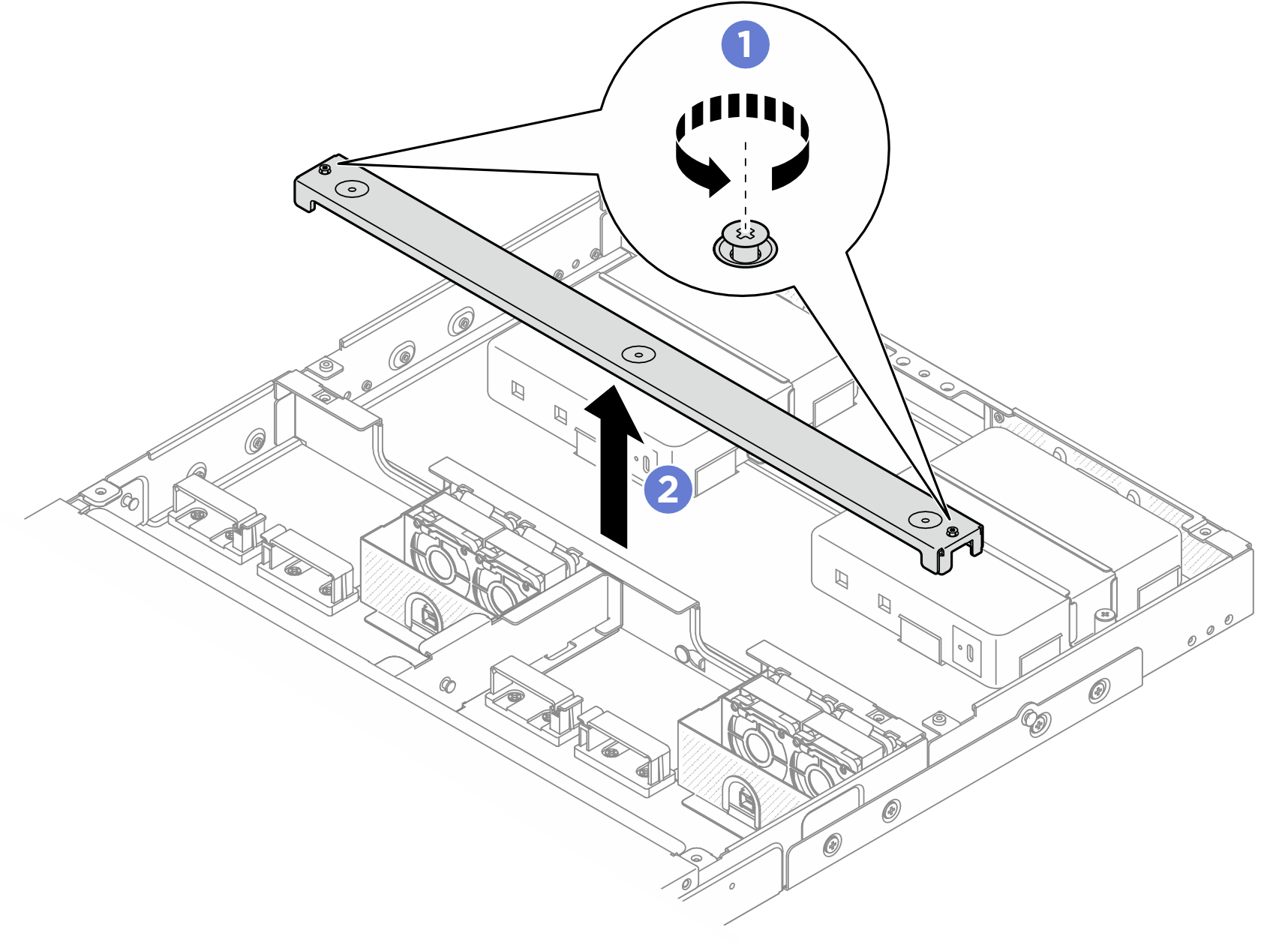

2. Quite la barra cruzada.
   1. Suelte los dos tornillos de fijación que fijan la barra cruzada.
   2. Sujete la barra cruzada y quítela del alojamiento.
      Figura 1. Extracción de la barra cruzada

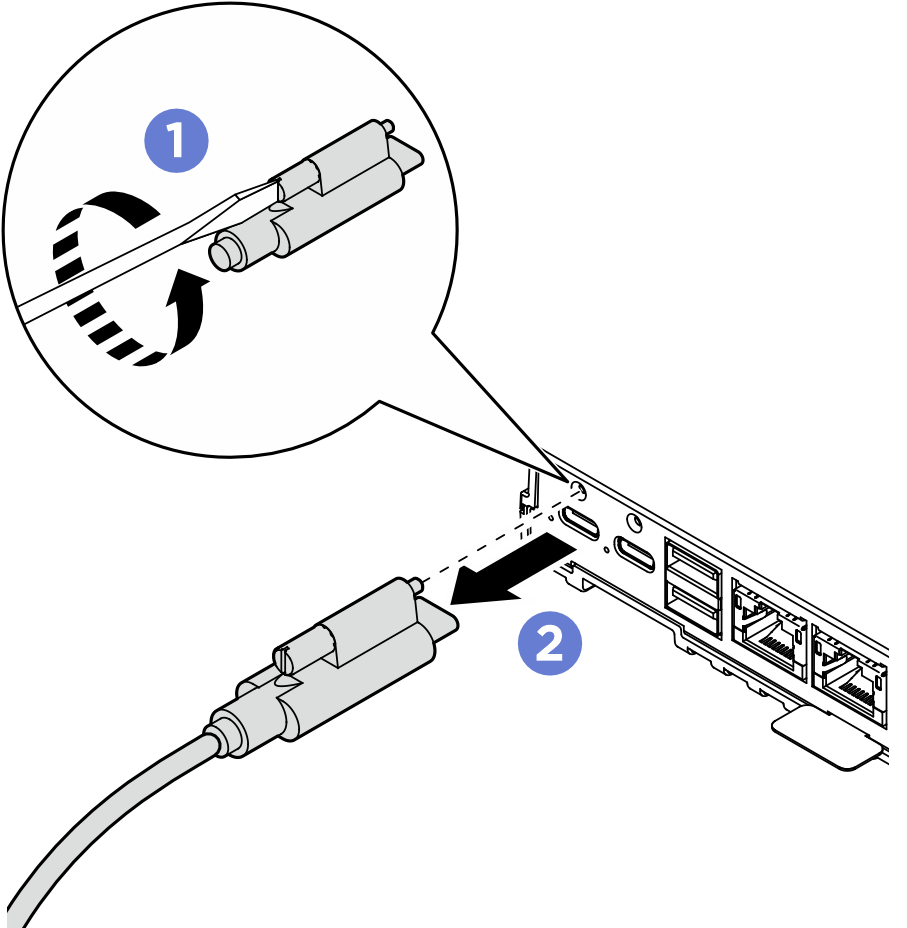

3. Quite el cable de alimentación.
   1. Utilice un destornillador de punta plana para soltar el tornillo que fija el cable de alimentación.
   2. Desenganche el cable de alimentación del nodo.
      Figura 2. Extracción del cable de alimentación

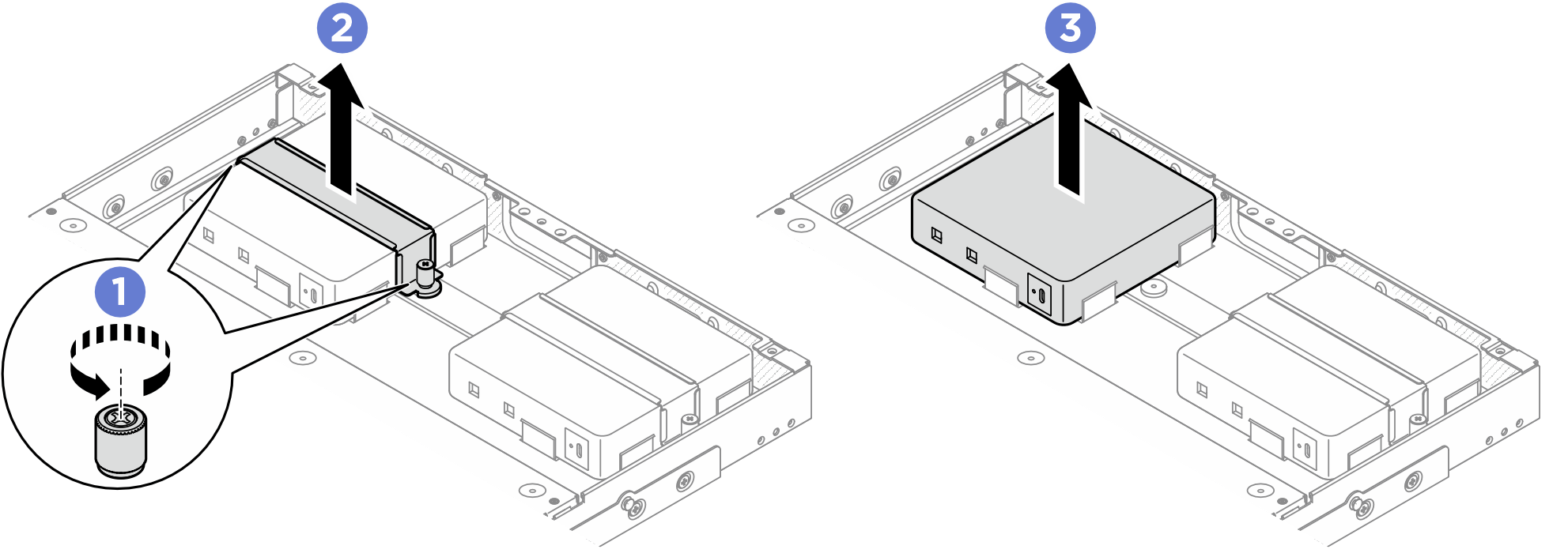

4. Quite el adaptador de alimentación.
   1. Suelte los dos tornillos de fijación a ambos lados del soporte del adaptador de alimentación con un destornillador.
   2. Levante el soporte de adaptador de alimentación para extraerlo del alojamiento.
   3. Levante con cuidado el adaptador de alimentación y extráigalo del alojamiento.
      Figura 3. Extracción del adaptador de alimentación
