Lista de piezas
Identifique cada uno de los componentes disponibles para su servidor con la lista de piezas.
Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su servidor.
Haga clic en .
Especifique el número de serie para ver una lista de piezas del servidor.
Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.
T1: Unidades reemplazables por el cliente (CRU) de nivel 1. La sustitución de las CRU de nivel 1 es su responsabilidad. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
T2: Unidades reemplazables por el cliente (CRU) de nivel 2. Puede instalar las CRU de nivel 2 por su cuenta o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su servidor.
F: Unidad sustituible localmente (FRU). Solo técnicos del servicio experto deben instalar las FRU.
C: Piezas consumibles y estructurales. La compra y la sustitución de los consumibles y las piezas estructurales (componentes, como relleno o marco biselado) es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio.

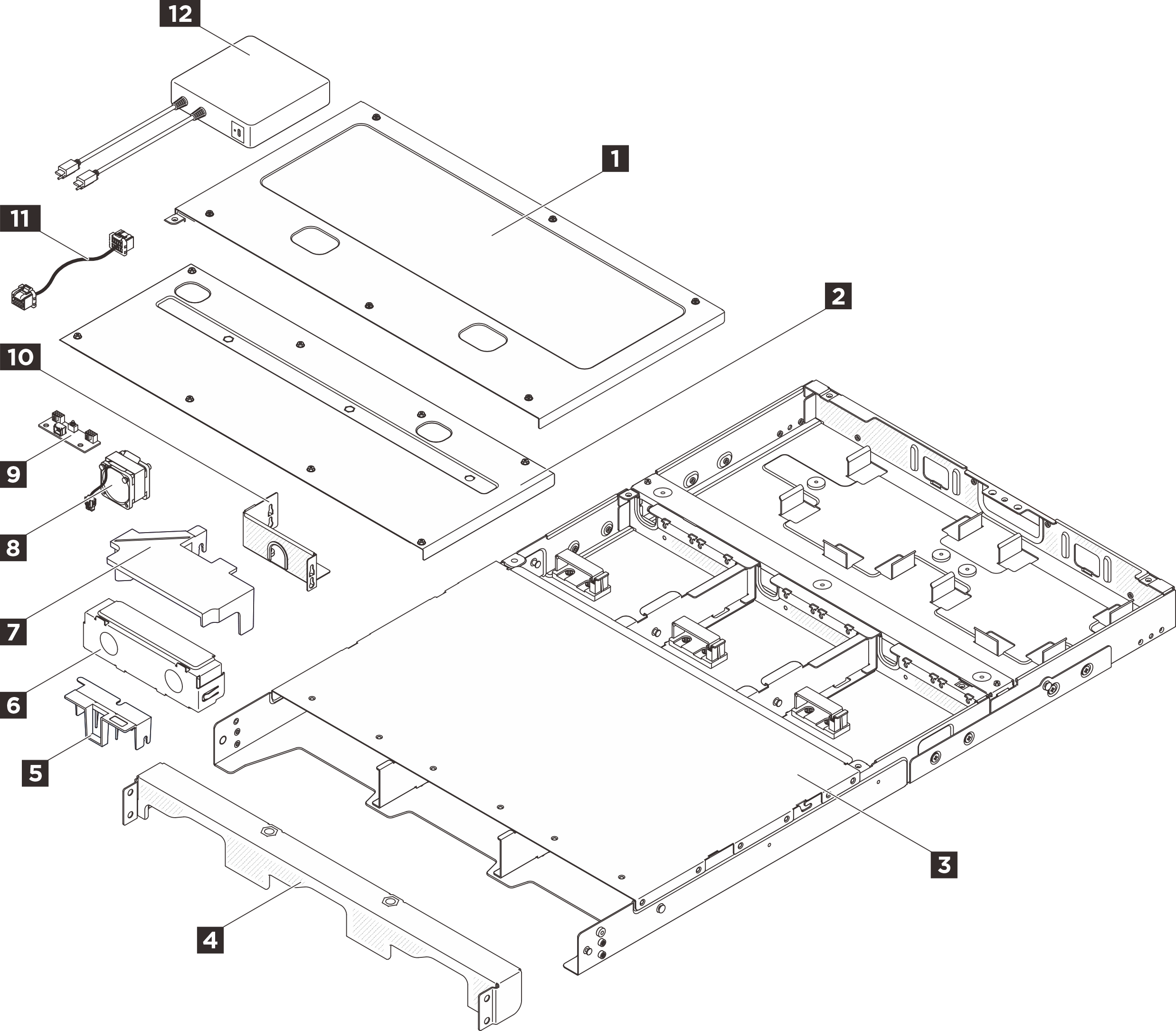

Componentes del alojamiento 1U2N
| Índice | Descripción | Tipo |
|---|---|---|
Para obtener más información acerca de pedidos de piezas:
| ||
| 1 | Cubierta superior posterior 1U2N | T1 |
| 2 | Cubierta superior central 1U2N | T1 |
| 3 | Alojamiento 1U2N | F |
| 4 | Soporte de envío de 1U2N | T1 |
| 5 | Cubierta de seguridad | T1 |
| 6 | Relleno de nodo 1U2N | C |
| 7 | Deflector de aire 1U2N | T1 |
| 8 | Módulo de ventilador | T2 |
| 9 | Placa de control del ventilador | F |
| 10 | Caja de la placa de control del ventilador | T1 |
| 11 | Cable de la placa de control del ventilador | T1 |
| 12 | Adaptador de alimentación externo ThinkEdge 300W de 230 V/115 V | T1 |

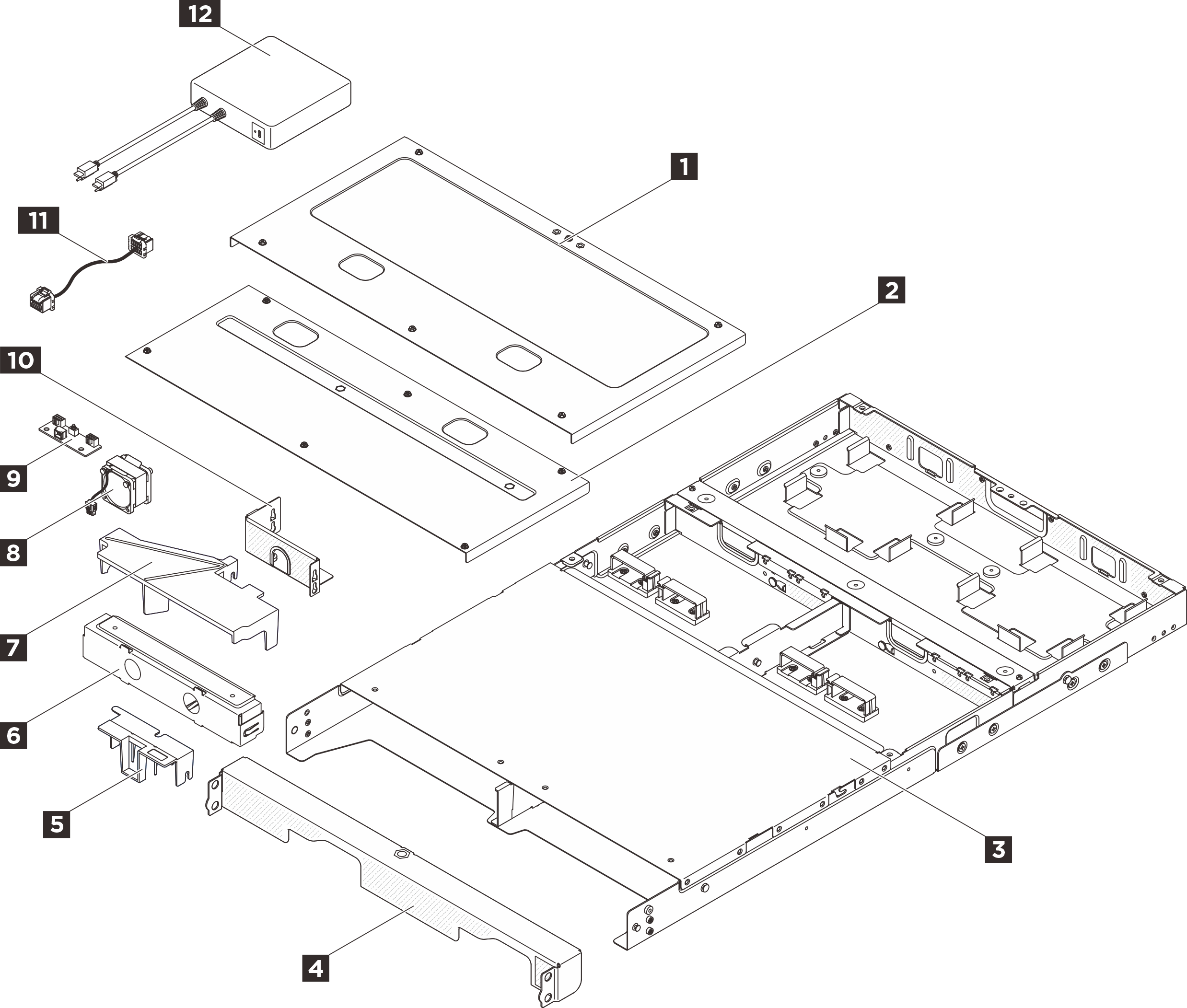

Componentes del alojamiento 1U3N
| Índice | Descripción | Tipo |
|---|---|---|
Para obtener más información acerca de pedidos de piezas:
| ||
| 1 | Cubierta superior posterior 1U3N | T1 |
| 2 | Cubierta superior central 1U3N | T1 |
| 3 | Alojamiento 1U3N | F |
| 4 | Soporte de envío de 1U3N | T1 |
| 5 | Cubierta de seguridad | T1 |
| 6 | Relleno de nodo 1U3N | C |
| 7 | Deflector de aire 1U3N | T1 |
| 8 | Módulo de ventilador | T2 |
| 9 | Placa de control del ventilador | F |
| 10 | Caja de la placa de control del ventilador | T1 |
| 11 | Cable de la placa de control del ventilador | T1 |
| 12 | Adaptador de alimentación externo ThinkEdge 300W de 230 V/115 V | T1 |
