Список комплектующих
Воспользуйтесь списком комплектующих, чтобы определить все компоненты, доступные для сервера.
Перейдите на веб-страницу по адресу Поддержки Центра обработки данных Lenovo и откройте страницу поддержки для своего сервера.
Нажмите .
Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.
Перед покупкой новых компонентов настоятельно рекомендуется проверять данные, касающиеся питания сервера Lenovo Capacity Planner.
T1: узел, подлежащий замене силами пользователя (CRU), 1-го уровня. Ответственность за замену узлов CRU 1-го уровня несет пользователь. Если Lenovo устанавливает CRU первого уровня по вашему запросу без соглашения на обслуживание, установку будет необходимо оплатить.
T2: узел, подлежащий замене силами пользователя (CRU), 2-го уровня. CRU 2-го уровня можно установить самостоятельно или сделать запрос на установку специалистами Lenovo без дополнительной платы в соответствии с типом гарантийного обслуживания, предусмотренного для сервера.
F: сменный узел (FRU). Устанавливать узлы FRU должны только квалифицированные специалисты по техническому обслуживанию.
C: расходные компоненты и элементы конструкции. Покупать и заменять расходные компоненты и элементы конструкции (например, заглушку или панель) вы должны самостоятельно. Если Lenovo покупает или устанавливает элемент конструкции по вашему запросу, эту услугу будет необходимо оплатить.

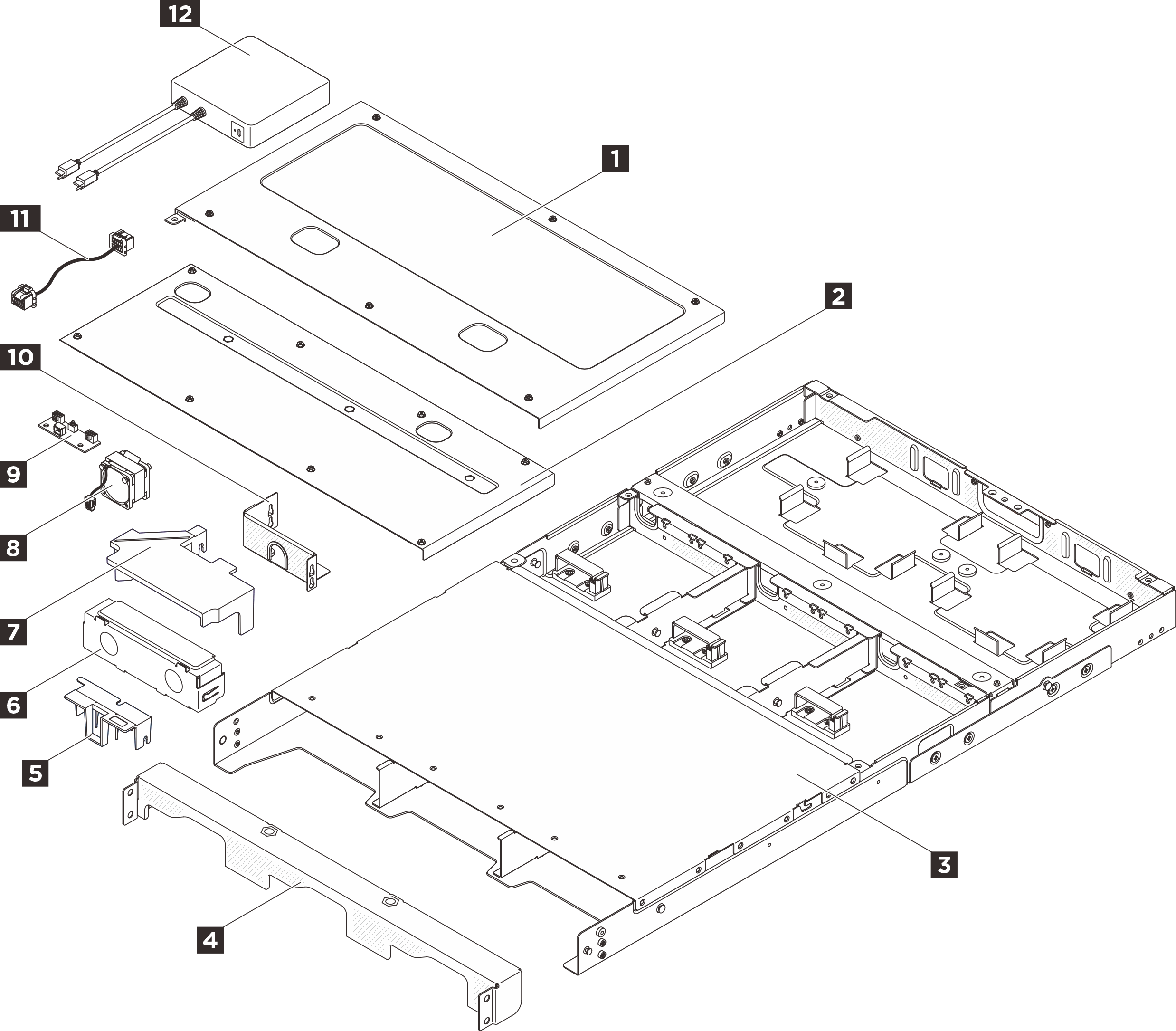

Компоненты корпуса 1U2N
| № | Описание | Тип |
|---|---|---|
Для получения дополнительных сведений о заказе комплектующих выполните указанные ниже действия:
| ||
| 1 | Задний верхний кожух 1U2N | T1 |
| 2 | Средний верхний кожух 1U2N | T1 |
| 3 | Корпус 1U2N | F |
| 4 | Транспортировочная скоба 1U2N | T1 |
| 5 | Защитный кожух | T1 |
| 6 | Заглушка узла 1U2N | C |
| 7 | Дефлектор 1U2N | T1 |
| 8 | Модуль вентилятора | T2 |
| 9 | Плата управления вентилятором | F |
| 10 | Отсек для платы управления вентилятором | T1 |
| 11 | Кабель платы управления вентилятором | T1 |
| 12 | Внешний адаптер питания мощностью 300 Вт, 230/115 В 1 | T1 |

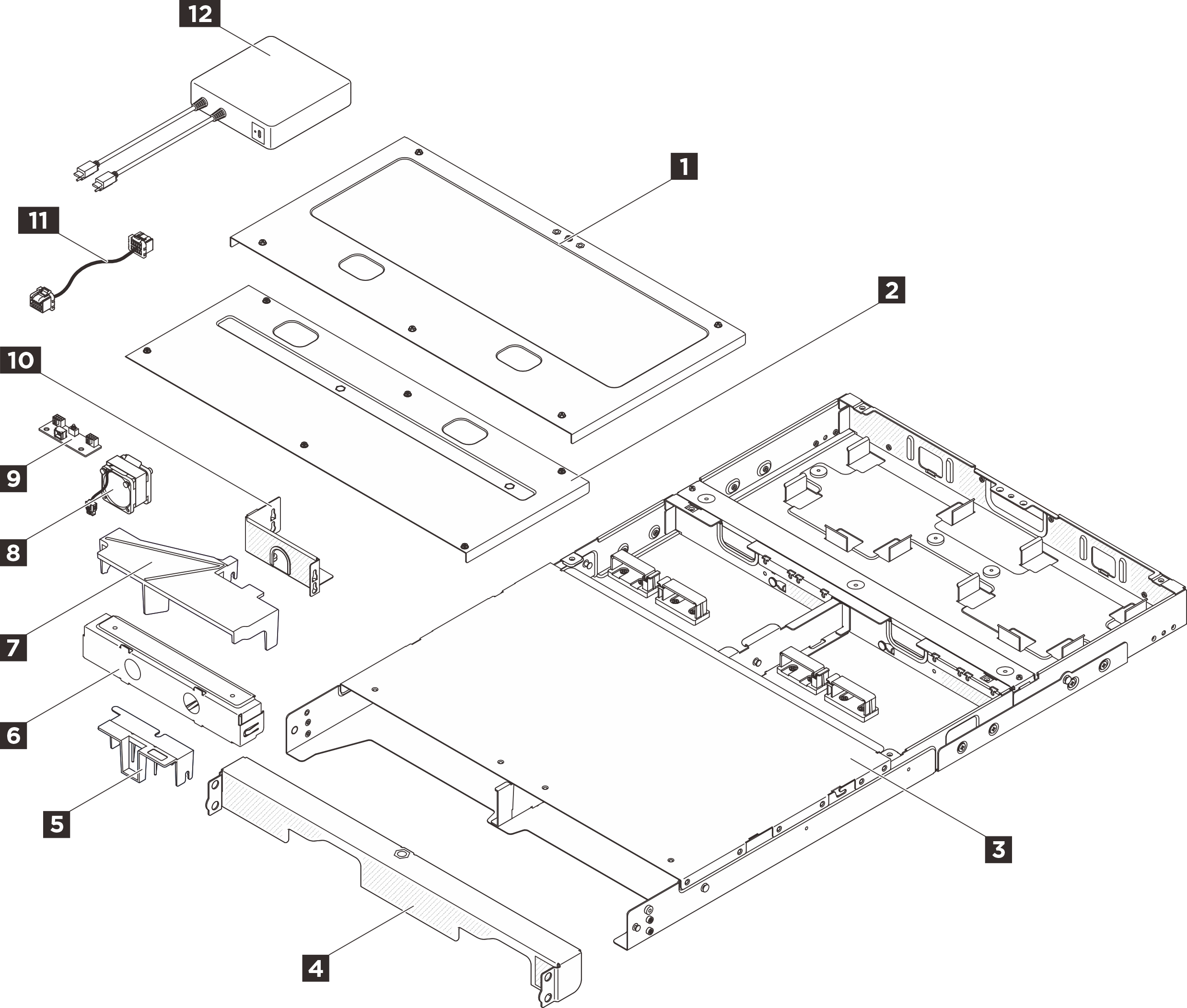

Компоненты корпуса 1U3N
| № | Описание | Тип |
|---|---|---|
Для получения дополнительных сведений о заказе комплектующих выполните указанные ниже действия:
| ||
| 1 | 1U2N 1U3N | T1 |
| 2 | 1U2N 1U3N | T1 |
| 3 | Корпус 1U3N | F |
| 4 | Транспортировочная скоба 1U3N | T1 |
| 5 | Защитный кожух | T1 |
| 6 | 1U2N 1U3N | C |
| 7 | 1U2N 1U3N | T1 |
| 8 | Модуль вентилятора | T2 |
| 9 | Плата управления вентилятором | F |
| 10 | Отсек для платы управления вентилятором | T1 |
| 11 | Кабель платы управления вентилятором | T1 |
| 12 | Внешний адаптер питания мощностью 300 Вт, 230/115 В | T1 |
