부품 목록
부품 목록을 통해 서버에서 사용 가능한 각 구성 요소를 식별하십시오.
Lenovo 데이터 센터 지원으로 이동한 후 서버에 대한 지원 페이지로 이동하십시오.
를 클릭하십시오.
서버의 부품 목록을 보려면 일련 번호를 입력하십시오.
새 부품을 구매하기 전에 Lenovo Capacity Planner를 사용하여 서버의 전력 요약 데이터를 확인하는 것이 좋습니다.
T1: 계층 1 CRU(고객 교체 가능 유닛). 계층 1 CRU 교체 책임은 사용자에게 있습니다. 서비스 계약 없이 사용자의 요청에 따라 Lenovo에서 계층 1 CRU를 설치할 경우 설치 요금이 부과됩니다.
T2: 계층 2 CRU(고객 교체 가능 유닛). 계층 2 CRU를 직접 설치하거나 서버에 지정된 보증 서비스 유형에 따라 추가 비용 없이 Lenovo에 설치를 요청할 수 있습니다.
F: FRU(현장 교체 가능 유닛). FRU는 숙련된 서비스 기술자만 설치할 수 있습니다.
C: 소모품 및 구조 부품. 소모품 및 구조 부품(필터 또는 베젤과 같은 구성 요소)의 구매 및 교체 책임은 사용자에게 있습니다. 사용자의 요청에 따라 Lenovo에서 구조 구성 요소를 구매하거나 설치할 경우 서비스 요금이 부과됩니다.

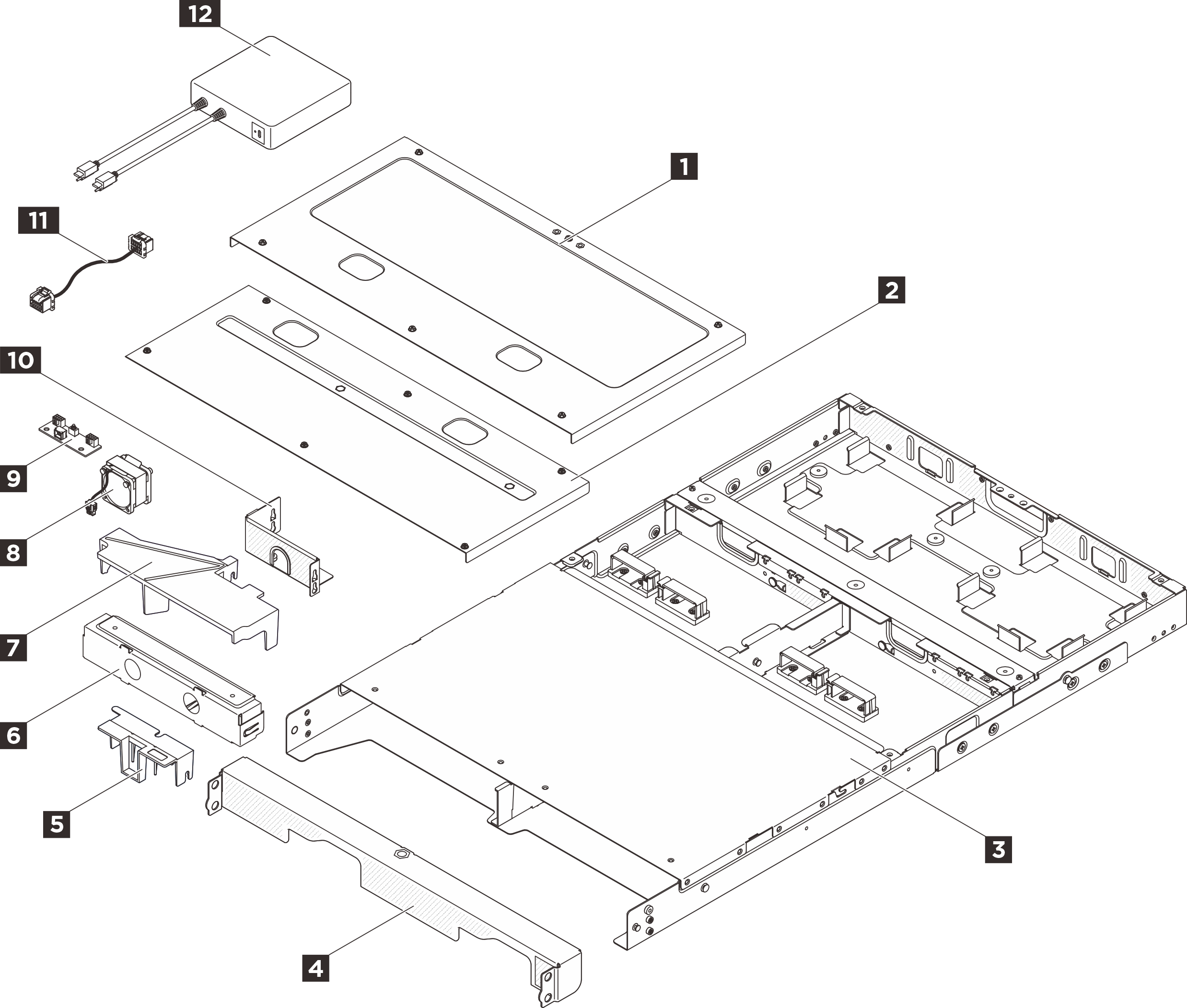

1U2N 엔클로저 구성 요소
| 색인 | 설명 | 유형 |
|---|---|---|
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
| ||
| 1 | 1U2N 뒤쪽 윗면 덮개 | T1 |
| 2 | 1U2N 중간 윗면 덮개 | T1 |
| 3 | 1U2N 엔클로저 | F |
| 4 | 1U2N 운반 브래킷 | T1 |
| 5 | 안전 덮개 | T1 |
| 6 | 1U2N 노드 필러 | C |
| 7 | 1U2N 공기 조절 장치 | T1 |
| 8 | 팬 모듈 | T2 |
| 9 | 팬 컨트롤 보드 | F |
| 10 | 팬 컨트롤 보드 케이지 | T1 |
| 11 | 팬 컨트롤 보드 케이블 | T1 |
| 12 | ThinkEdge 300W 230V/115V 외부 전원 어댑터 | T1 |

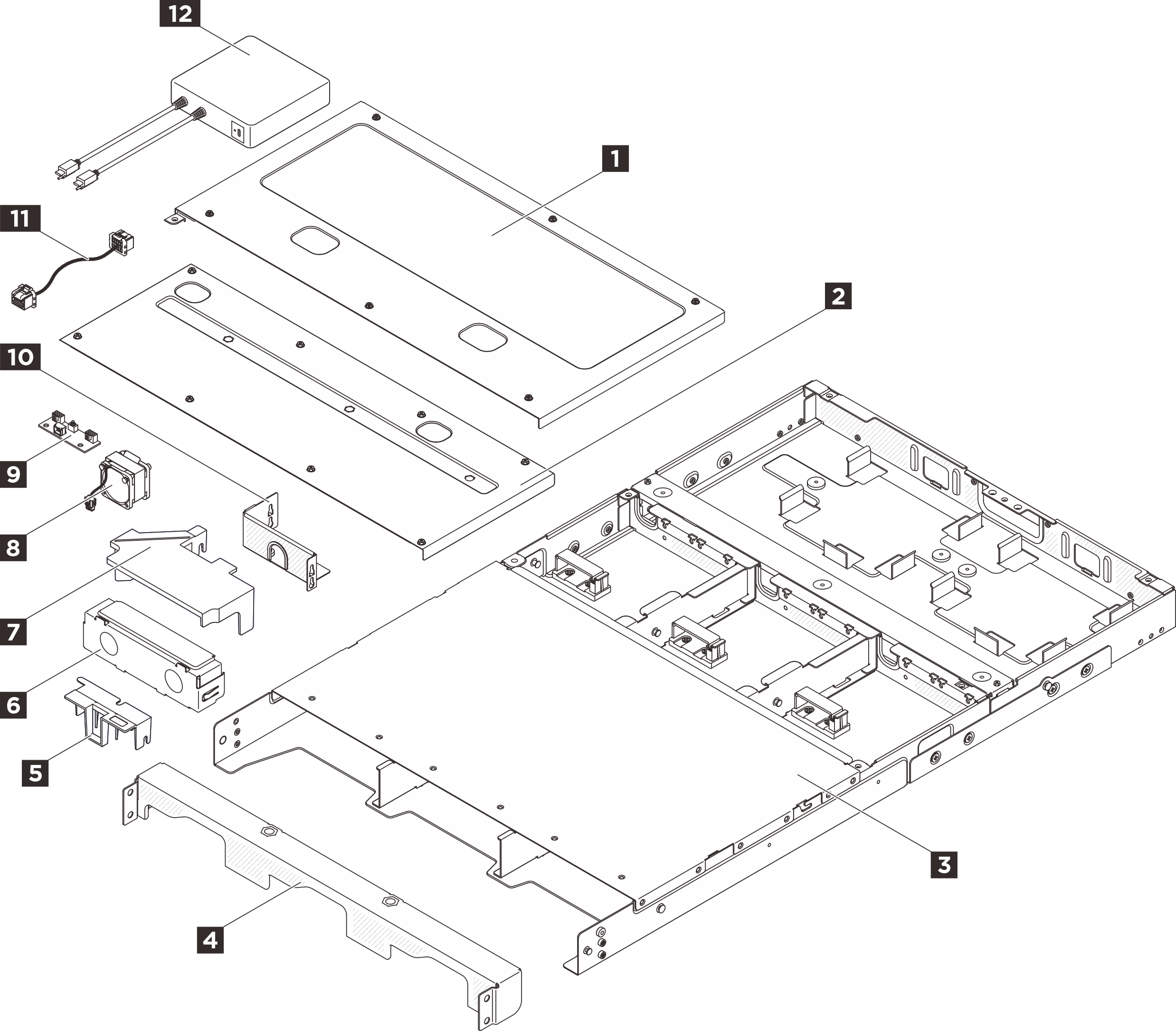

1U3N 엔클로저 구성 요소
| 색인 | 설명 | 유형 |
|---|---|---|
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
| ||
| 1 | 1U3N 뒤쪽 윗면 덮개 | T1 |
| 2 | 1U3N 중간 윗면 덮개 | T1 |
| 3 | 1U3N 엔클로저 | F |
| 4 | 1U3N 운반 브래킷 | T1 |
| 5 | 안전 덮개 | T1 |
| 6 | 1U3N 노드 필러 | C |
| 7 | 1U3N 공기 조절 장치 | T1 |
| 8 | 팬 모듈 | T2 |
| 9 | 팬 컨트롤 보드 | F |
| 10 | 팬 컨트롤 보드 케이지 | T1 |
| 11 | 팬 컨트롤 보드 케이블 | T1 |
| 12 | ThinkEdge 300W 230V/115V 외부 전원 어댑터 | T1 |
