내장 케이블 배선
이 섹션에서는 특정 구성 요소의 내장 케이블 배선에 대한 정보를 제공합니다.
ThinkEdge SE100이 랙 마운트 구성에 존재하는 경우 1U2N 엔클로저는 PCIe 확장 키트가 포함된 ThinkEdge SE100 노드를 최대 2개까지 포함할 수 있는 반면, 1U3N은 최대 3개의 ThinkEdge SE100 노드를 포함할 수 있습니다. 아래 단계에 따라 케이블을 ThinkEdge SE100 노드 및 확장 키트의 뒷면 I/O 커넥터에 연결하고 관련 케이블이 케이블 클립 및 가이드를 통과하는지 확인하십시오.
절차
- 엔클로저에 설치된 다음 구성 요소를 제거하고 정전기 발생을 방지하는 안전한 장소에 두십시오.
엔클로저에서 크로스바를 제거하십시오. 전원 어댑터 제거(랙 마운트)에 있는 2단계를 참조하십시오.

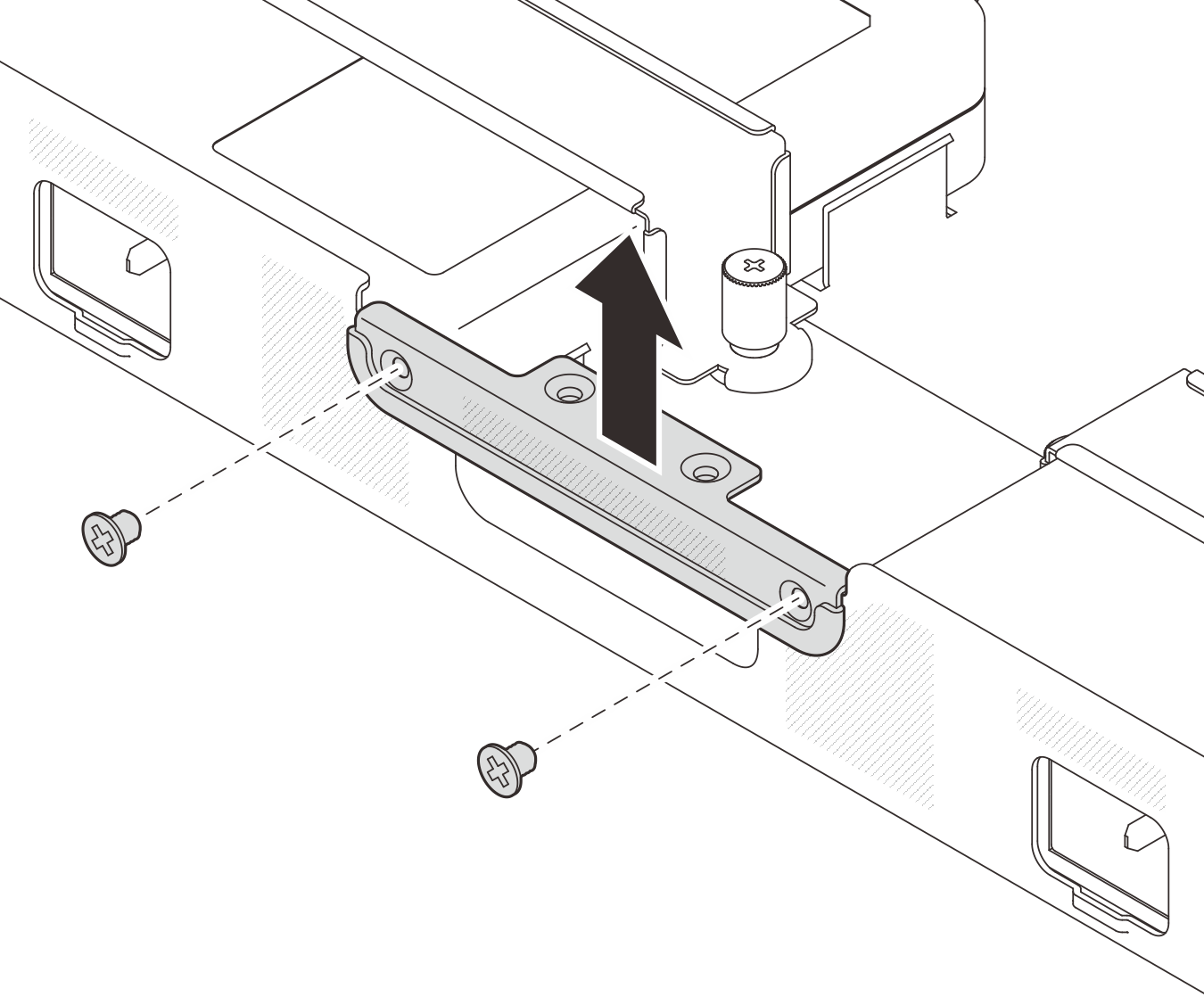

- 뒷면 브래킷을 고정하는 나사 2개를 푸십시오. 그런 다음 엔클로저에서 뒷면 브래킷을 제거합니다.그림 1. 엔클로저 뒷면 브래킷 제거
- 관련 케이블이 아래 그림과 같이 케이블 클립과 가이드를 통과하는지 확인하십시오.그림 2. 1U2N 엔클로저의 케이블 클립 및 가이드

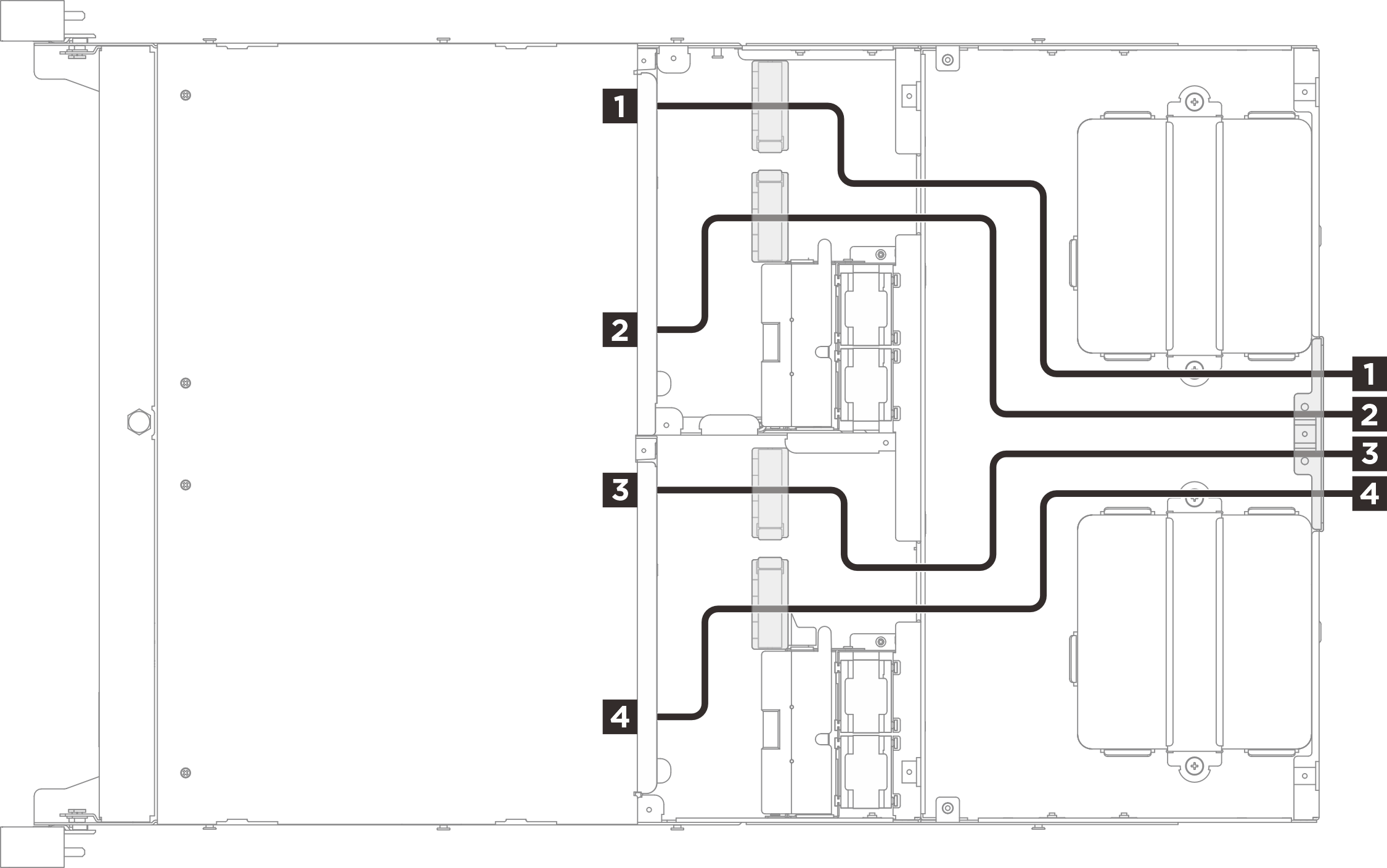

케이블 시작 엔클로저 베이 1 PCIe 확장 키트 뒷면 I/O 커넥터 베이 1 2 노드 뒷면 I/O 커넥터 3 PCIe 확장 키트 뒷면 I/O 커넥터 베이 2 4 노드 뒷면 I/O 커넥터 그림 3. 1U3N 엔클로저의 케이블 클립 및 가이드

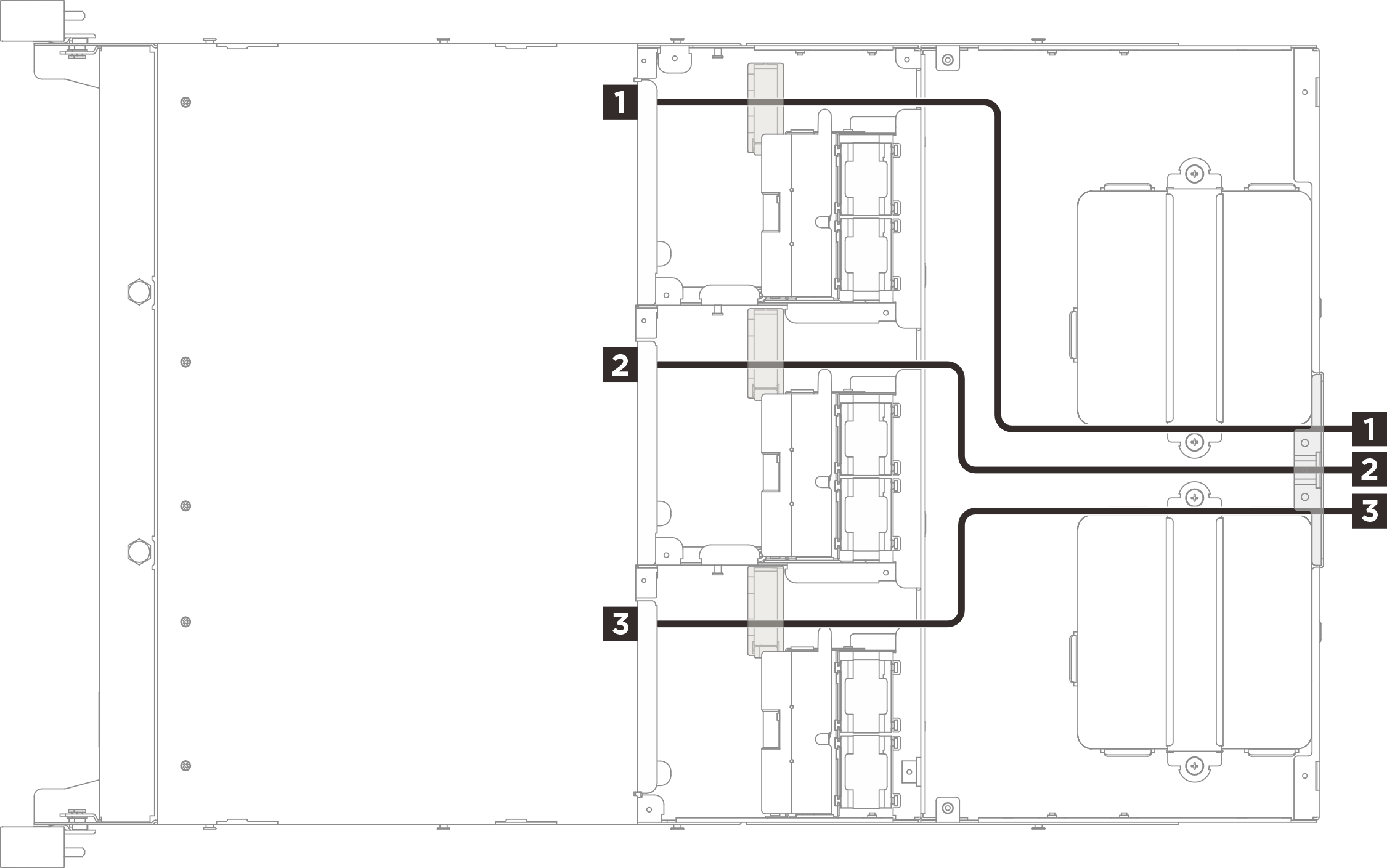

케이블 시작 엔클로저 베이 1 노드 뒷면 I/O 커넥터 베이 1 2 베이 2 3 베이 3
주의
시스템 보드에서 케이블을 분리할 때 래치, 잠금 해제 탭 또는 케이블 커넥터의 잠금 장치를 모두 분리하십시오. 케이블을 제거하기 전에 이러한 잠금 장치를 해제하지 않으면 시스템 보드의 깨지기 쉬운 케이블 소켓이 손상됩니다. 시스템 보드의 케이블 소켓이 손상되지 않도록 다음 지침을 엄격히 준수하십시오. 케이블 소켓이 손상되면 시스템 보드를 교체해야 할 수도 있습니다.
기울어지지 않도록 해당 케이블 소켓의 방향에 맞춰 케이블 커넥터를 수직 또는 수평으로 연결합니다.
- 시스템 보드에서 케이블을 분리하려면 다음과 같이 하십시오.
케이블 커넥터의 모든 래치, 해제 탭 또는 잠금 장치를 길게 눌러 케이블 커넥터를 해제하십시오.
- 기울어지지 않도록 해당 케이블 소켓의 방향에 맞춰 케이블 커넥터를 수직 또는 수평으로 제거하십시오.주케이블 커넥터는 그림과 다를 수 있지만 제거 절차는 동일합니다.
