엔클로저 전원 어댑터 케이블 배선
이 섹션의 지침에 따라 엔클로저 전원 어댑터의 케이블 배선 방법을 알아보십시오.
주
커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
케이블을 배선할 때 모든 케이블이 케이블 가이드 및 케이블 클립을 통과하여 올바르게 배선되었는지 확인하십시오.
1U2N 전원 어댑터의 케이블 배선
| 전원 어댑터 1 | 전원 어댑터 2 |
|---|---|

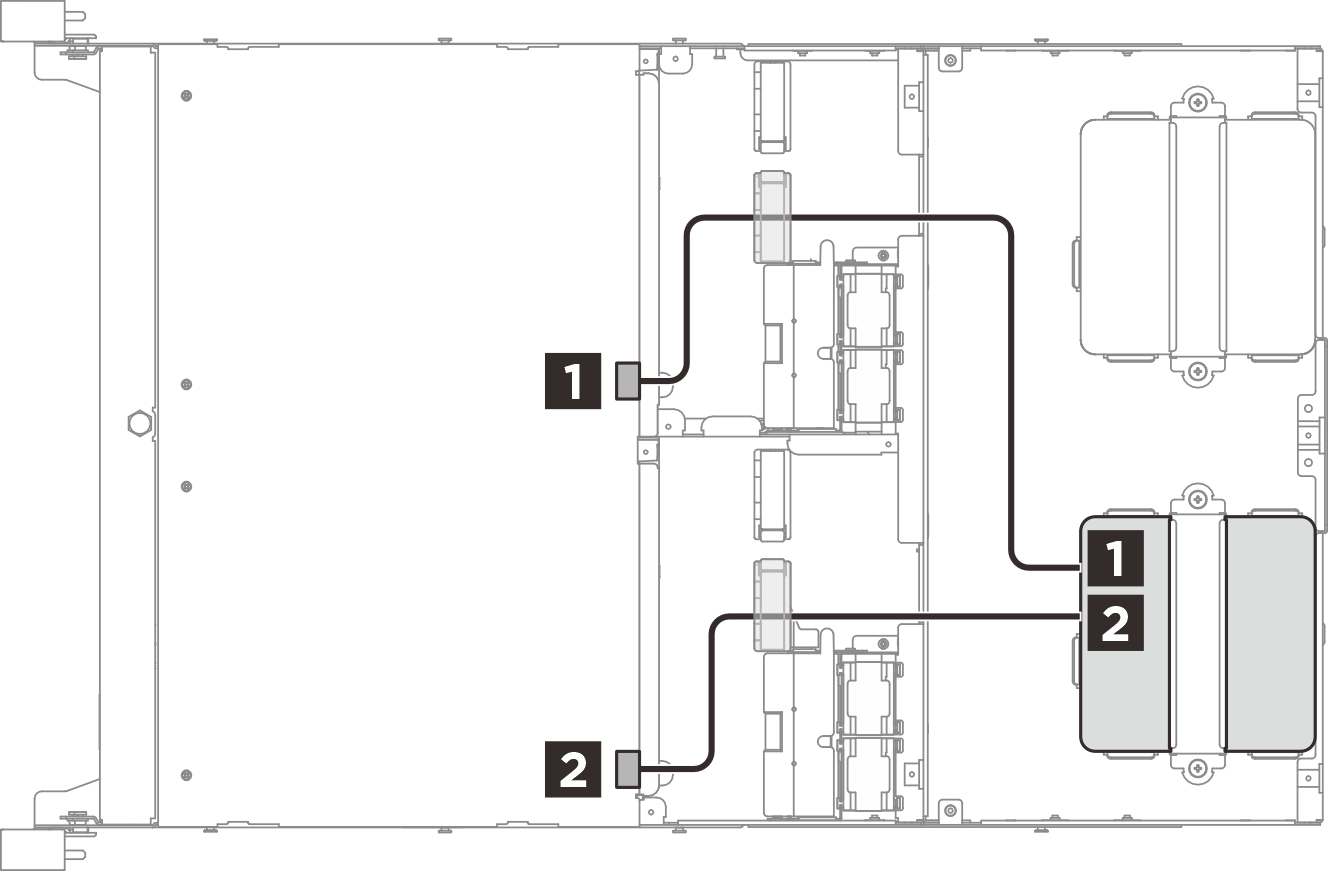

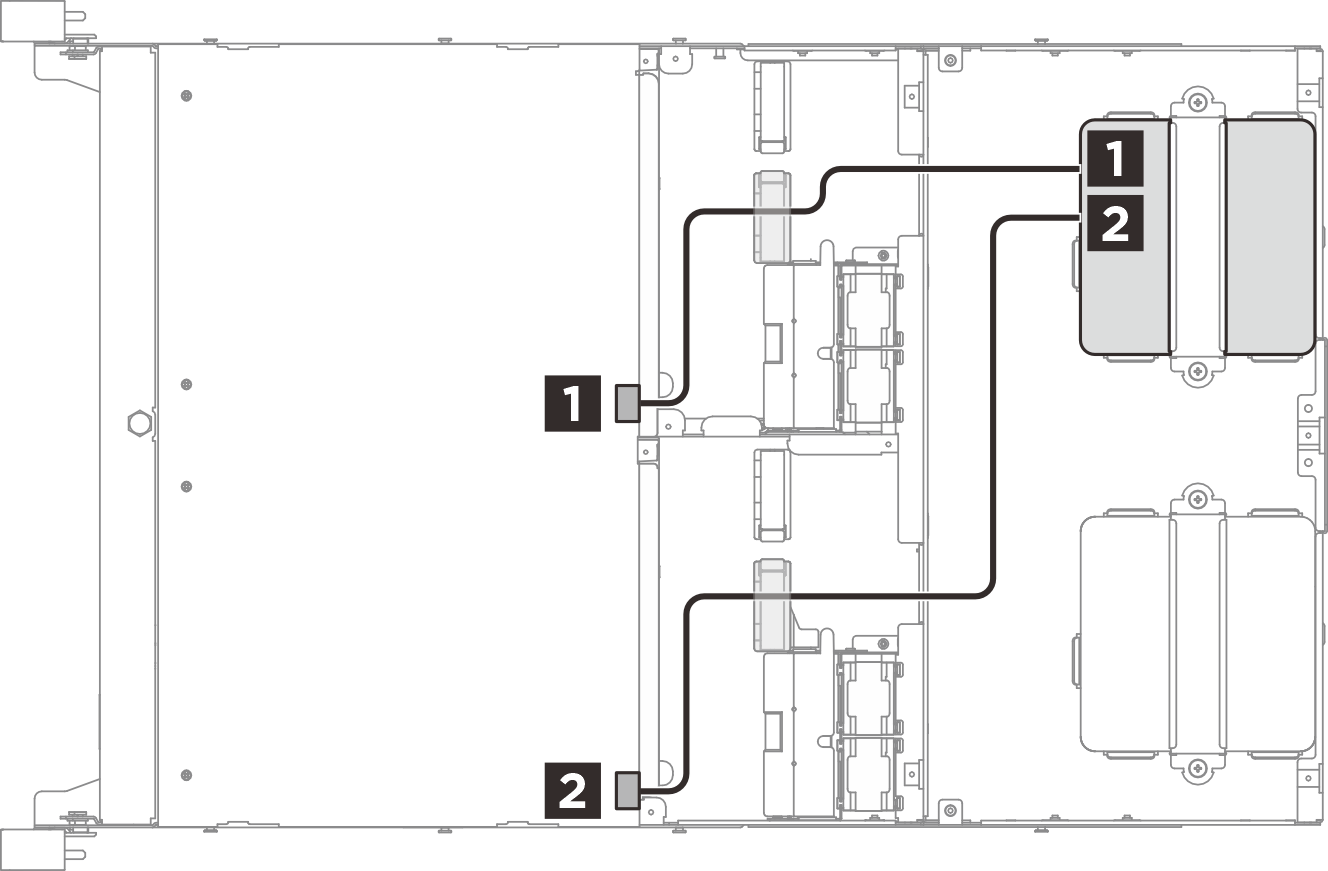

그림 1. 1U2N 전원 어댑터의 케이블 배선  | 그림 2. 1U2N 전원 어댑터의 케이블 배선  |
| 케이블 | 시작: 노드 | 끝: 전원 어댑터 1 |
|---|---|---|
| 1 | 전원 커넥터 1 –베이 1 | 전원 커넥터(전원 어댑터 1) |
| 2 | 전원 커넥터 1 –베이 2 |
| 케이블 | 시작: 노드 | 끝: 전원 어댑터 2 |
|---|---|---|
| 1 | 전원 커넥터 2 –베이 1 | 전원 커넥터(전원 어댑터 2) |
| 2 | 전원 커넥터 2 –베이 2 |
1U3N 전원 어댑터의 케이블 배선
| 전원 어댑터 1 | 전원 어댑터 2 |
|---|---|

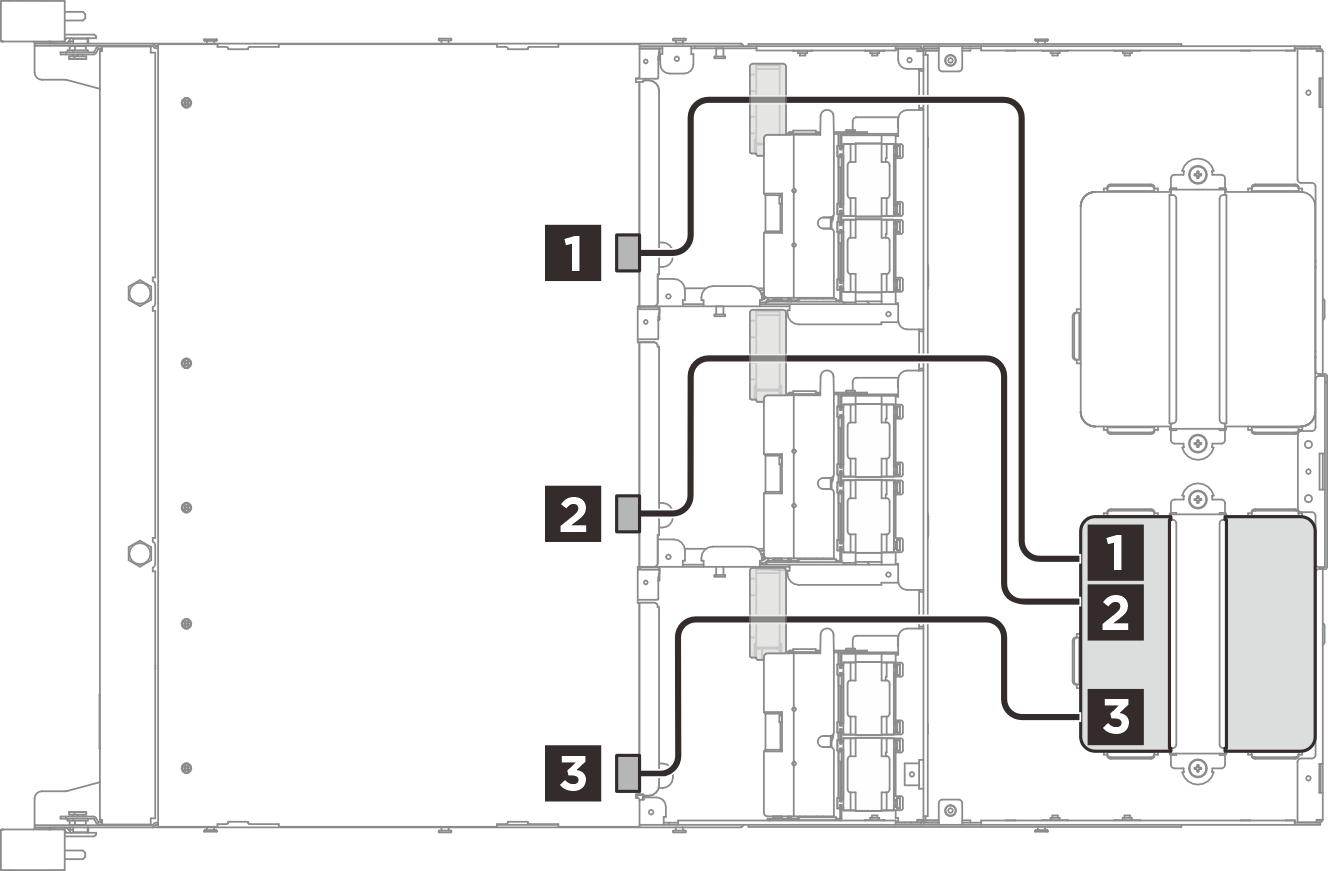

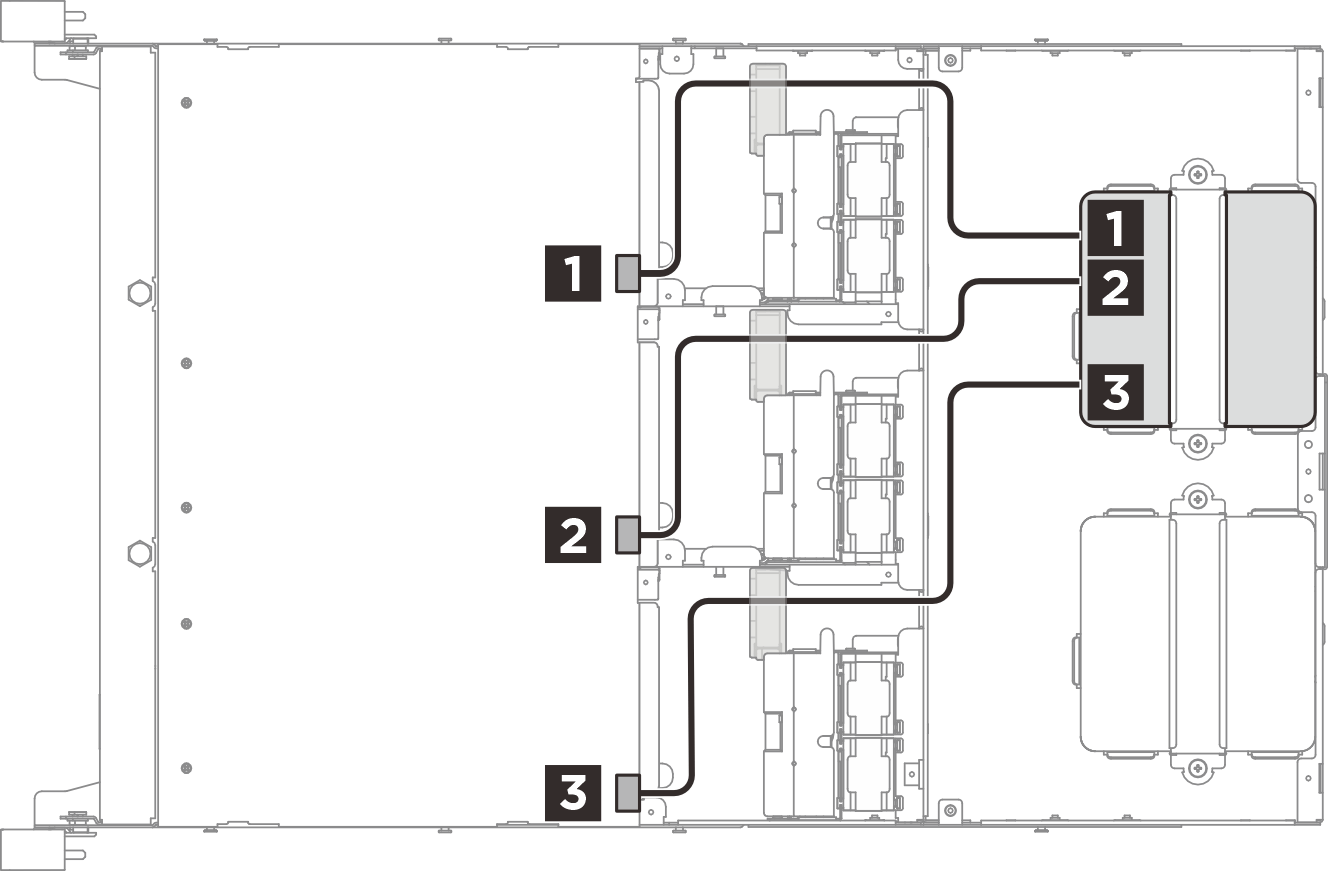

그림 3. 1U3N 전원 어댑터의 케이블 배선  | 그림 4. 1U2N 전원 어댑터의 케이블 배선  |
| 케이블 | 시작: 노드 | 끝: 전원 어댑터 1 |
|---|---|---|
| 1 | 전원 커넥터 1 –베이 1 | 전원 커넥터(전원 어댑터 1) |
| 2 | 전원 커넥터 1 –베이 2 | |
| 3 | 전원 커넥터 1 –베이 3 |
| 케이블 | 시작: 노드 | 끝: 전원 어댑터 2 |
|---|---|---|
| 1 | 전원 커넥터 2 –베이 1 | 전원 커넥터(전원 어댑터 2) |
| 2 | 전원 커넥터 2 –베이 2 | |
| 3 | 전원 커넥터 2 –베이 3 |
