Прокладка кабелей адаптера питания корпуса
В этом разделе приведены инструкции по прокладке кабелей для адаптера питания корпуса.
Прим.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью кабельных направляющих или кабельных зажимов.
Прокладка кабелей для адаптера питания 1U2N
| Адаптер питания 1 | Адаптер питания 2 |
|---|---|

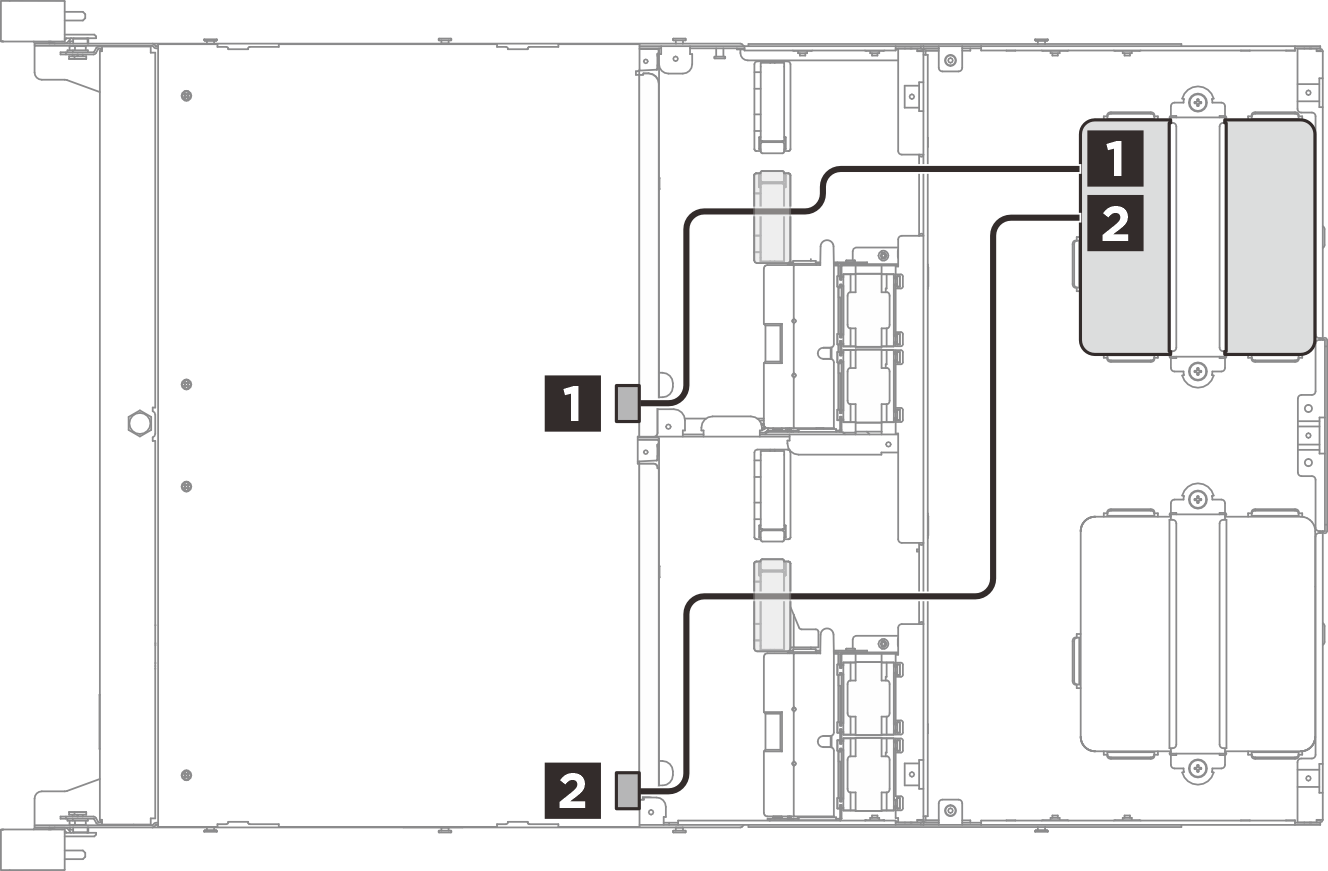

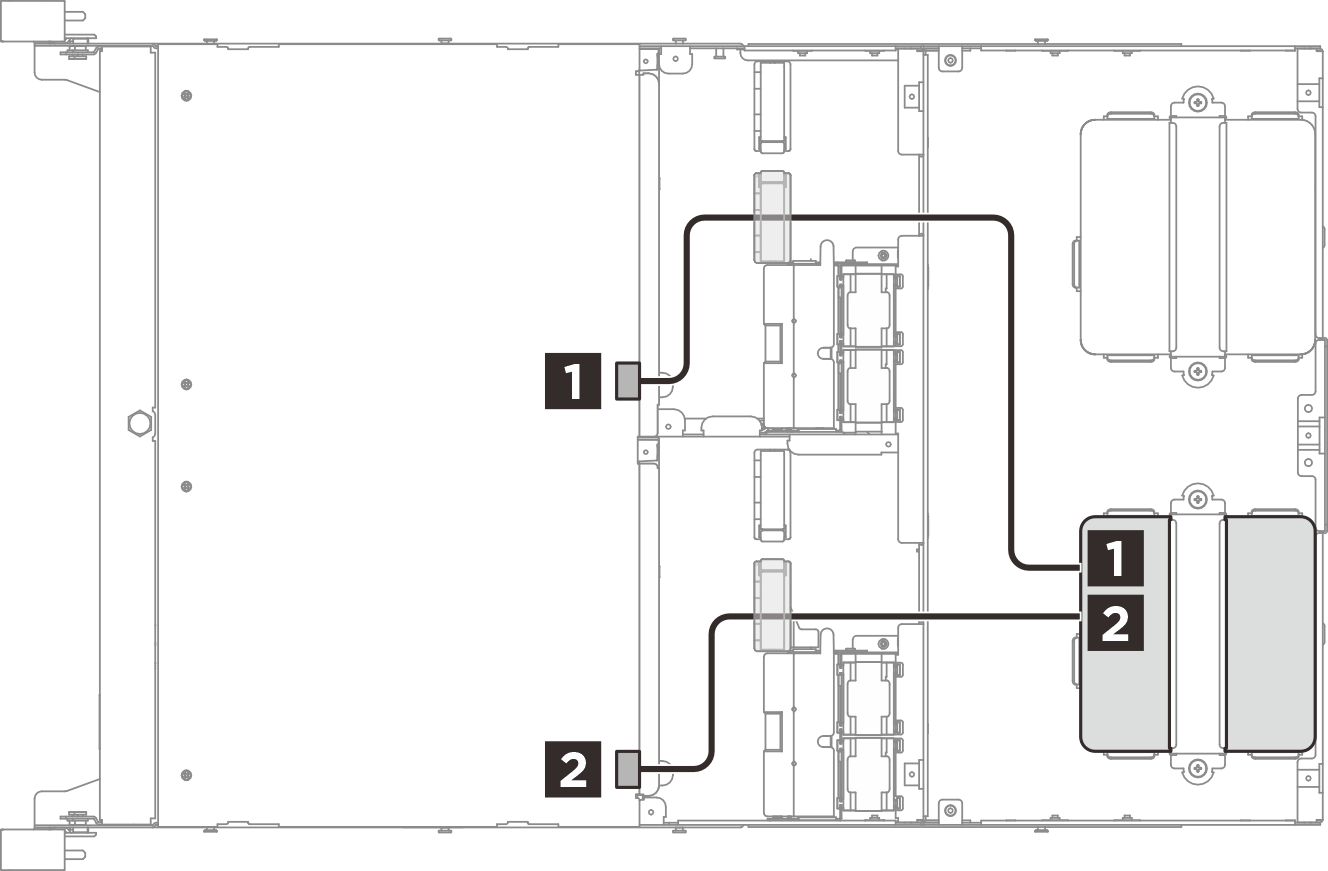

Рис. 1. Прокладка кабелей для адаптера питания 1U2N  | Рис. 2. Прокладка кабелей для адаптера питания 1U2N  |
| Кабель | От: узел | К: адаптер питания 1 |
|---|---|---|
| 1 | Разъем питания 1 – Отсек 1 | Разъемы питания (адаптер питания 1) |
| 2 | Разъем питания 1 –Отсек 2 |
| Кабель | От: узел | К: адаптер питания 2 |
|---|---|---|
| 1 | Разъем питания 2 – Отсек 1 | Разъемы питания (адаптер питания 2) |
| 2 | Разъем питания 2 –Отсек 2 |
Прокладка кабелей для адаптера питания 1U3N
| Адаптер питания 1 | Адаптер питания 2 |
|---|---|

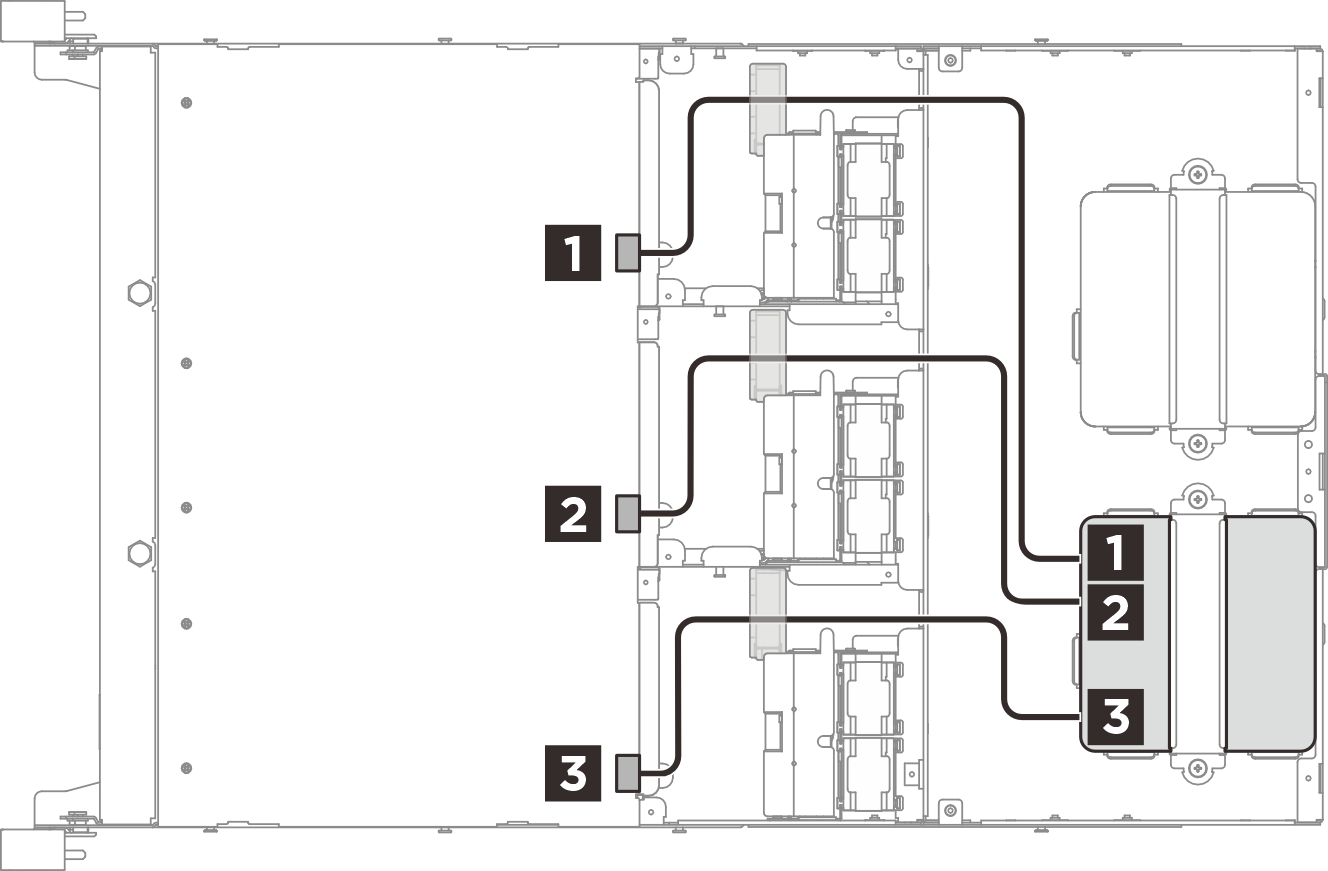

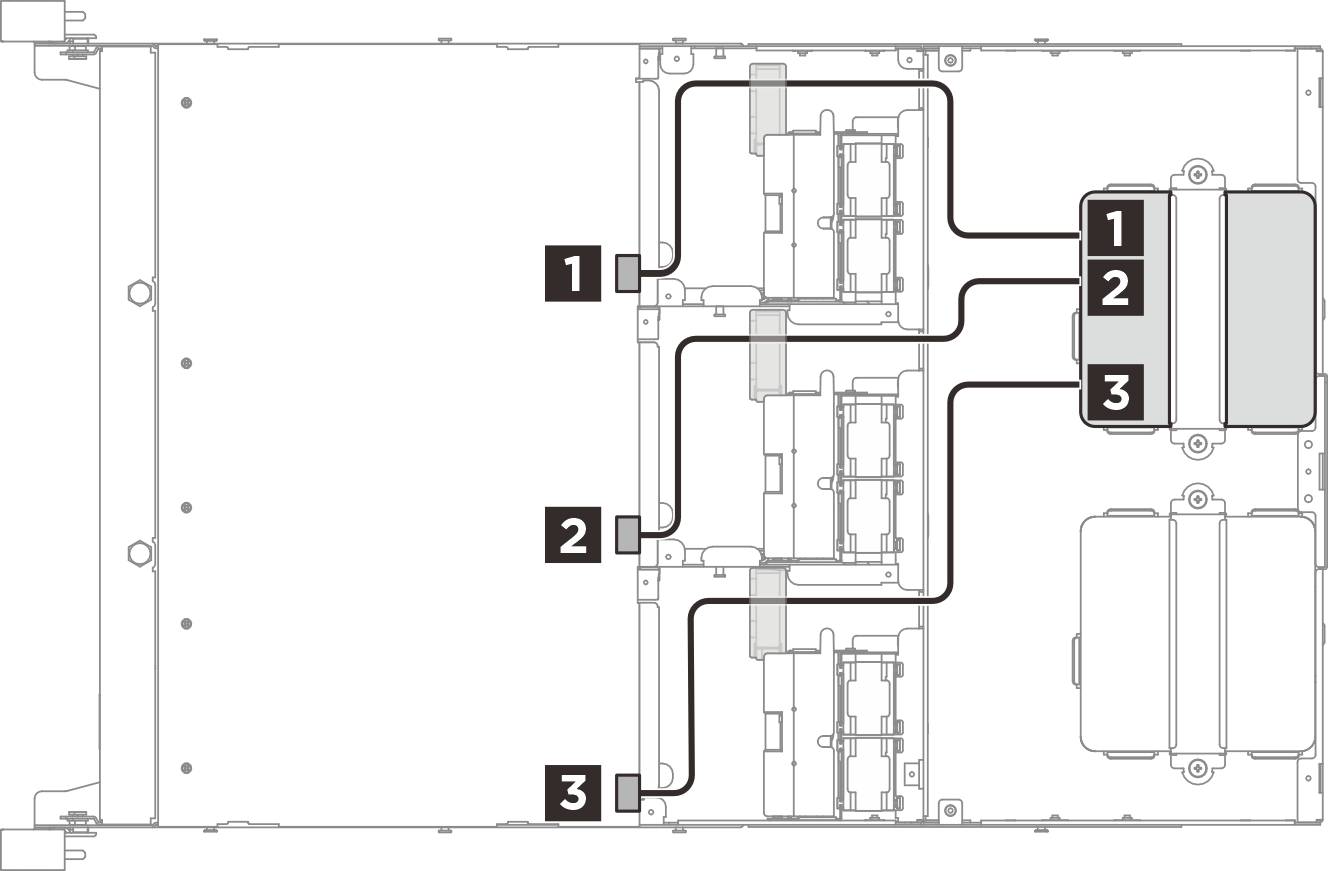

Рис. 3. Прокладка кабелей для адаптера питания 1U3N  | Рис. 4. Прокладка кабелей для адаптера питания 1U2N  |
| Кабель | От: узел | К: адаптер питания 1 |
|---|---|---|
| 1 | Разъем питания 1 –Отсек 1 | Разъемы питания (адаптер питания 1) |
| 2 | Разъем питания 1 –Отсек 2 | |
| 3 | Разъем питания 1 –Отсек 3 |
| Кабель | От: узел | К: адаптер питания 2 |
|---|---|---|
| 1 | Разъем питания 2 –Отсек 1 | Разъемы питания (адаптер питания 2) |
| 2 | Разъем питания 2 –Отсек 2 | |
| 3 | Разъем питания 2 –Отсек 3 |
