Прокладка кабелей платы управления вентилятором корпуса
В этом разделе приведены инструкции по прокладке кабелей для платы управления вентилятором.
Прим.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью кабельных направляющих или кабельных зажимов.
Прокладка кабелей для платы управления вентилятором 1U2N

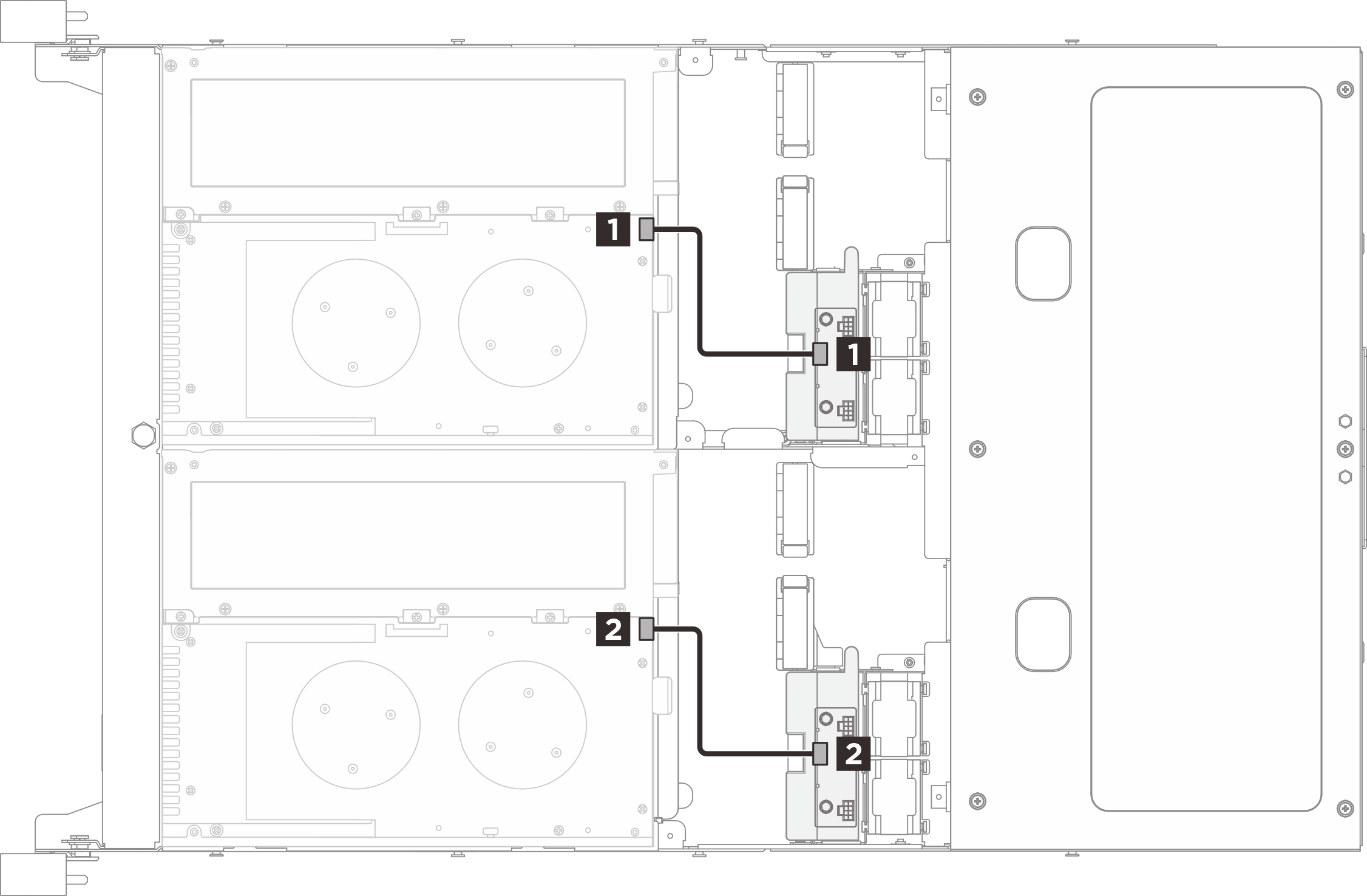

Рис. 1. Прокладка кабелей для платы управления вентилятором 1U2N
| Кабель | От: узел | К: плата управления вентилятором | Длина кабеля |
|---|---|---|---|
| 1 | Разъем платы управления вентилятором (Отсек 1) | Разъем питания и разъем для сигнального кабеля (Отсек 1) | 130 мм |
| 2 | Разъем платы управления вентилятором (Отсек 2) | Разъем питания и разъем для сигнального кабеля (Отсек 2) | 130 мм |
Прокладка кабелей для платы управления вентилятором 1U3N

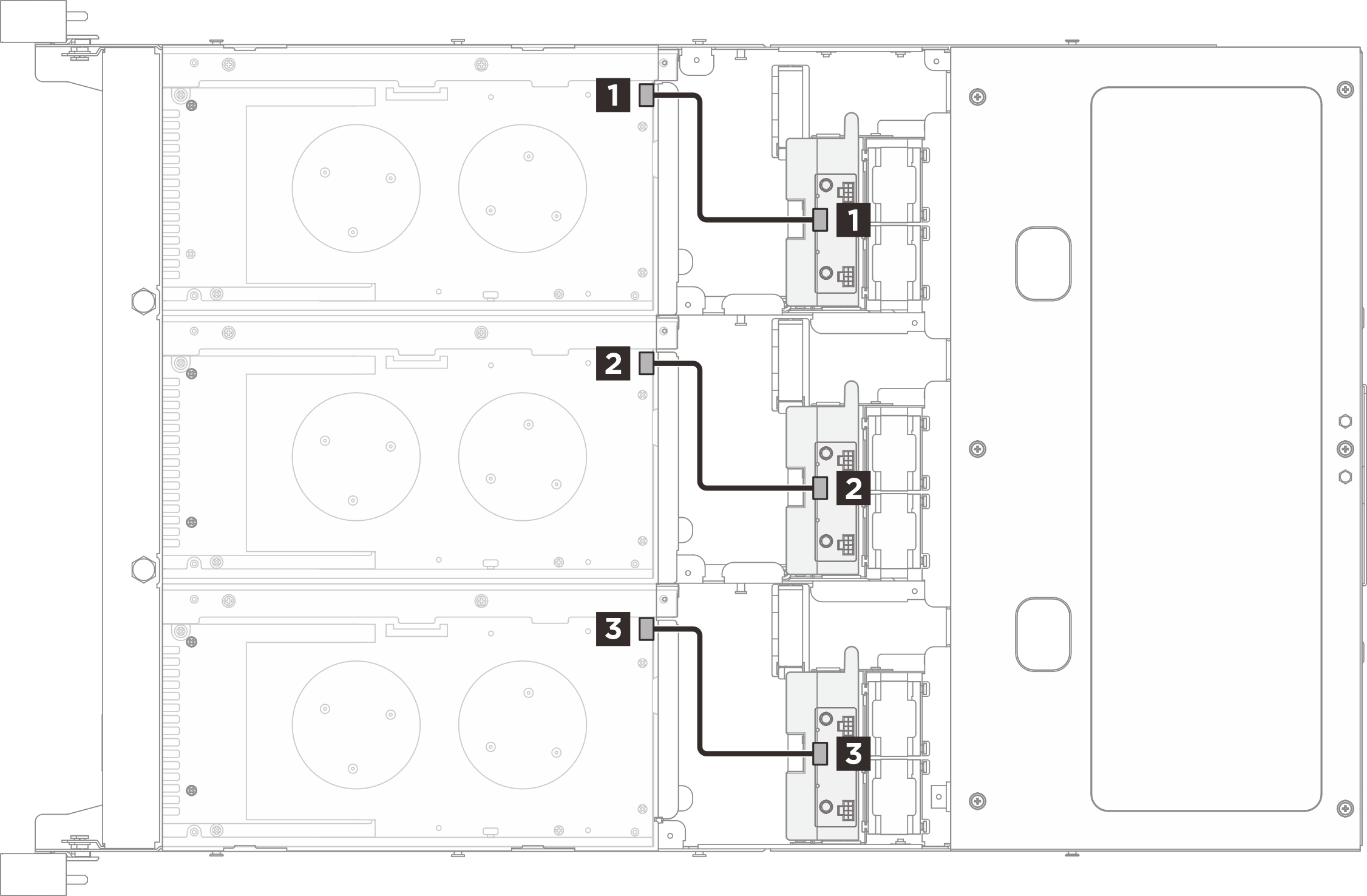

Рис. 2. Прокладка кабелей для платы управления вентилятором 1U3N
| Кабель | От: узел | К: плата управления вентилятором | Длина кабеля |
|---|---|---|---|
| 1 | Разъем платы управления вентилятором (Отсек 1) | Разъем питания и разъем для сигнального кабеля (Отсек 1) | 130 мм |
| 2 | Разъем платы управления вентилятором (Отсек 2) | Разъем питания и разъем для сигнального кабеля (Отсек 2) | 130 мм |
| 3 | Разъем платы управления вентилятором (Отсек 3) | Разъем питания и разъем для сигнального кабеля (Отсек 3) | 130 мм |
