Cheminement des câbles de la carte de contrôleur de ventilation du boîtier
Suivez les instructions de la présente section pour en savoir plus sur le cheminement des câbles de la carte de contrôleur de ventilation.
Remarque
Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation.
Cheminement des câbles pour la carte de contrôleur de ventilation 1U2N

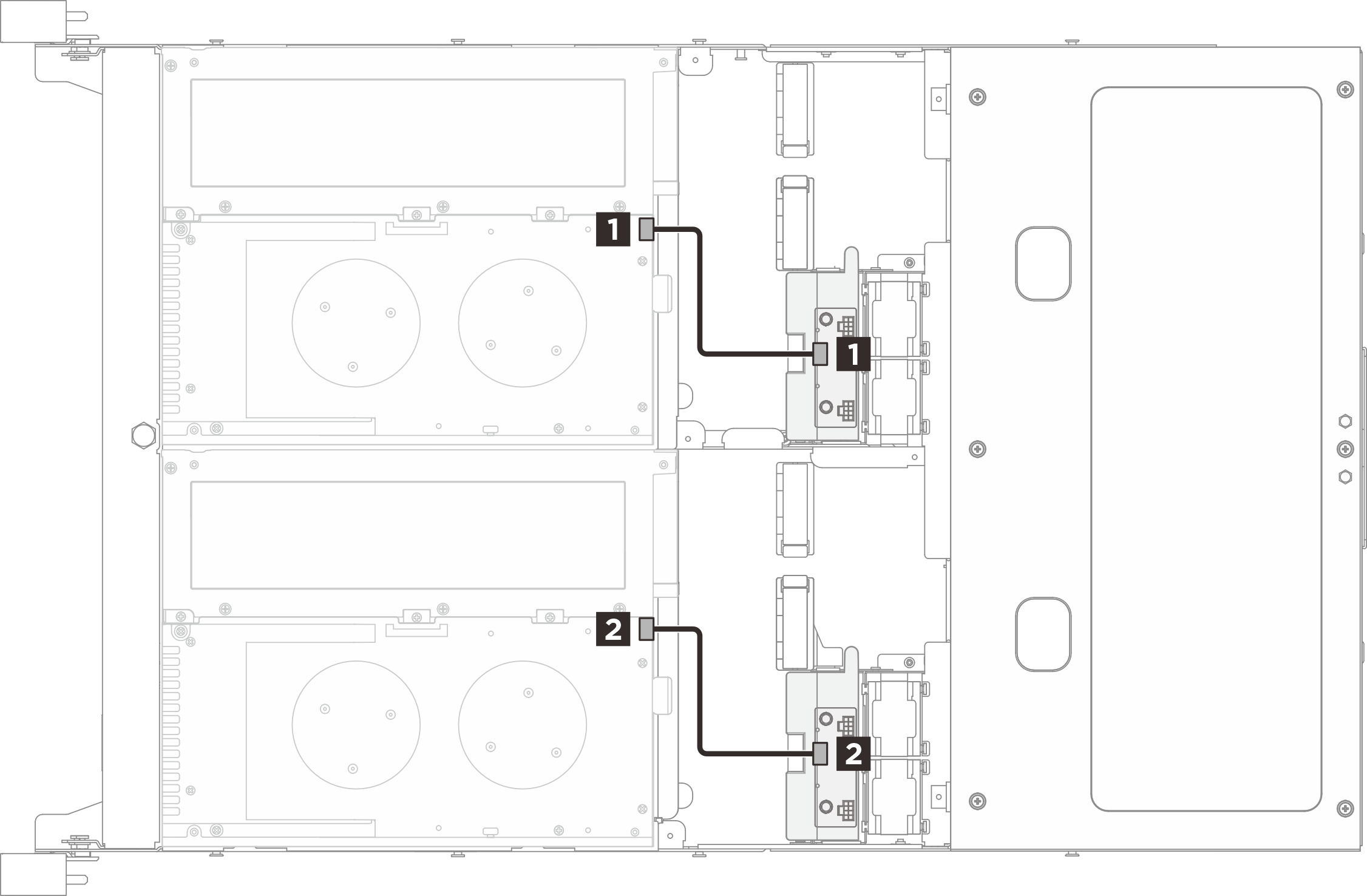

Figure 1. Cheminement des câbles pour la carte de contrôleur de ventilation 1U2N
| Câble | De : Nœud | Vers : Carte de contrôleur de ventilation | Longueur de câble |
|---|---|---|---|
| 1 | Connecteur de la carte de contrôleur de ventilation (Baie 1) | Connecteur d’interface et d’alimentation (Baie 1) | 130 mm |
| 2 | Connecteur de la carte de contrôleur de ventilation (Baie 2) | Connecteur d’interface et d’alimentation (Baie 2) | 130 mm |
Cheminement des câbles pour la carte de contrôleur de ventilation 1U3N

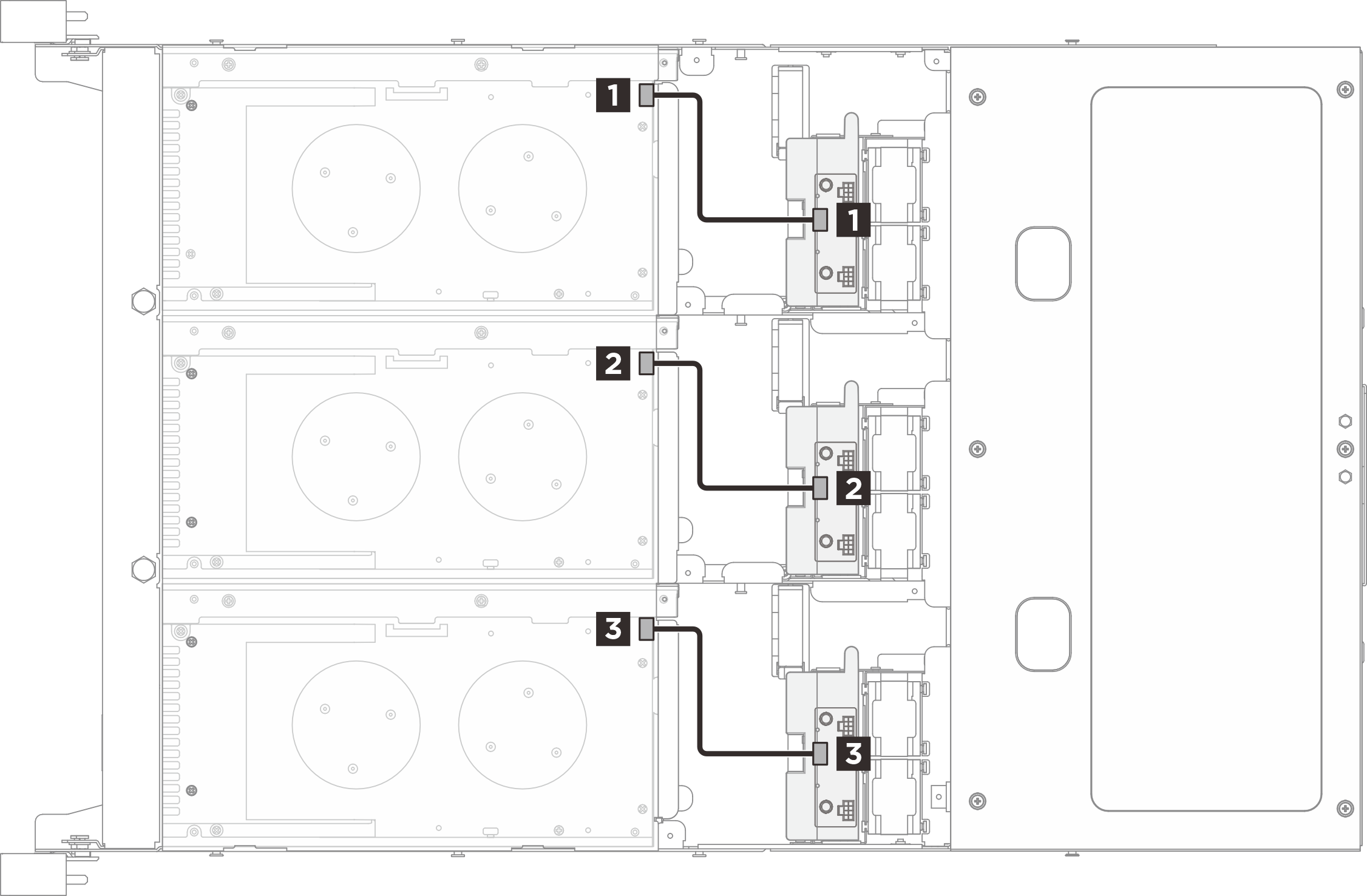

Figure 2. Cheminement des câbles pour la carte de contrôleur de ventilation 1U3N
| Câble | De : Nœud | Vers : Carte de contrôleur de ventilation | Longueur de câble |
|---|---|---|---|
| 1 | Connecteur de la carte de contrôleur de ventilation (Baie 1) | Connecteur d’interface et d’alimentation (Baie 1) | 130 mm |
| 2 | Connecteur de la carte de contrôleur de ventilation (Baie 2) | Connecteur d’interface et d’alimentation (Baie 2) | 130 mm |
| 3 | Connecteur de la carte de contrôleur de ventilation (Baie 3) | Connecteur d’interface et d’alimentation (Baie 3) | 130 mm |
