Cheminement des câbles de l’adaptateur d’alimentation du boîtier
Suivez les instructions de cette section pour en savoir plus sur le cheminement des câbles de l’adaptateur d’alimentation du boîtier.
Remarque
Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles et aux clips de fixation.
Cheminement des câbles pour l’adaptateur d’alimentation du boîtier 1U2N
| Adaptateur d’alimentation 1 | Adaptateur d’alimentation 2 |
|---|---|

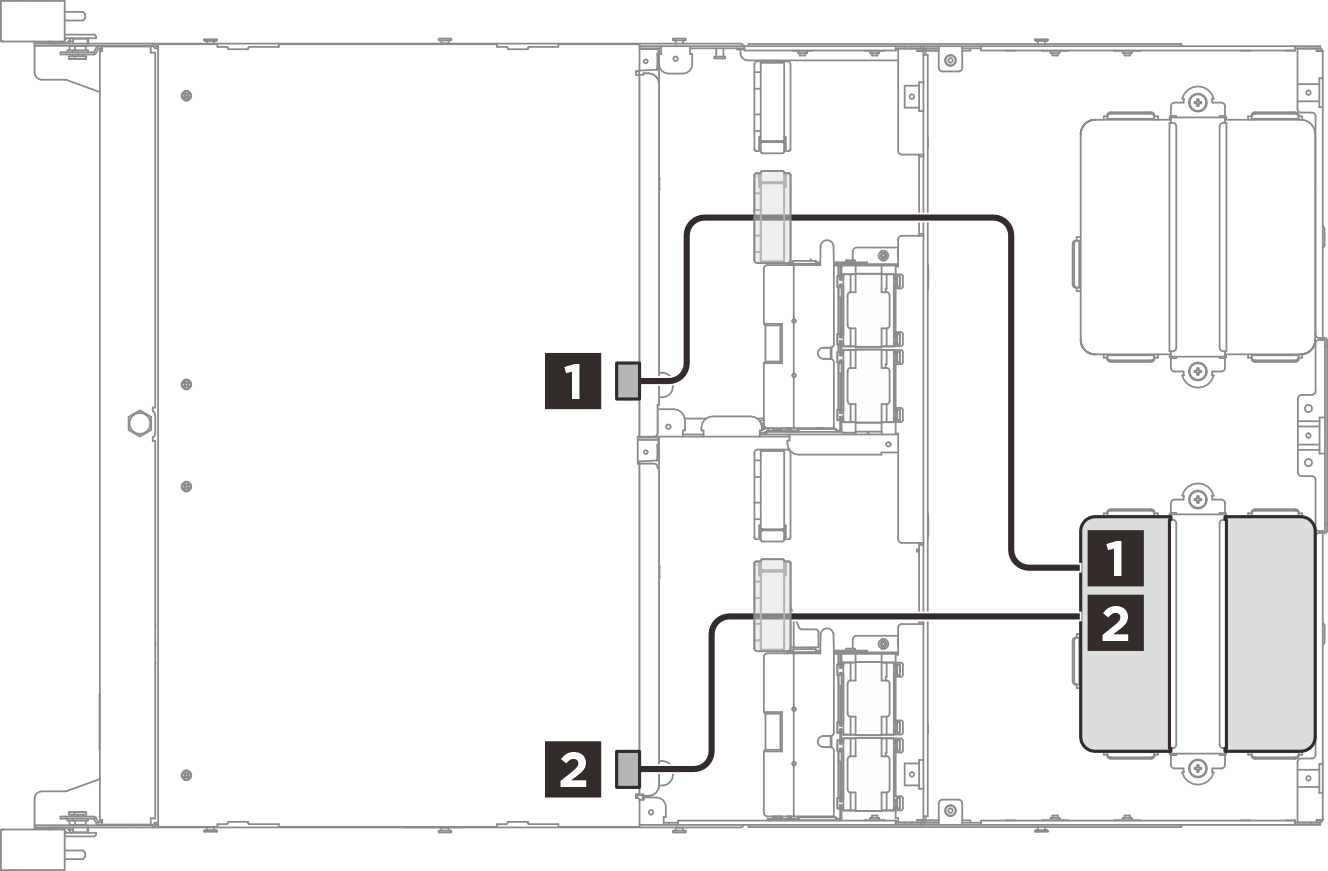

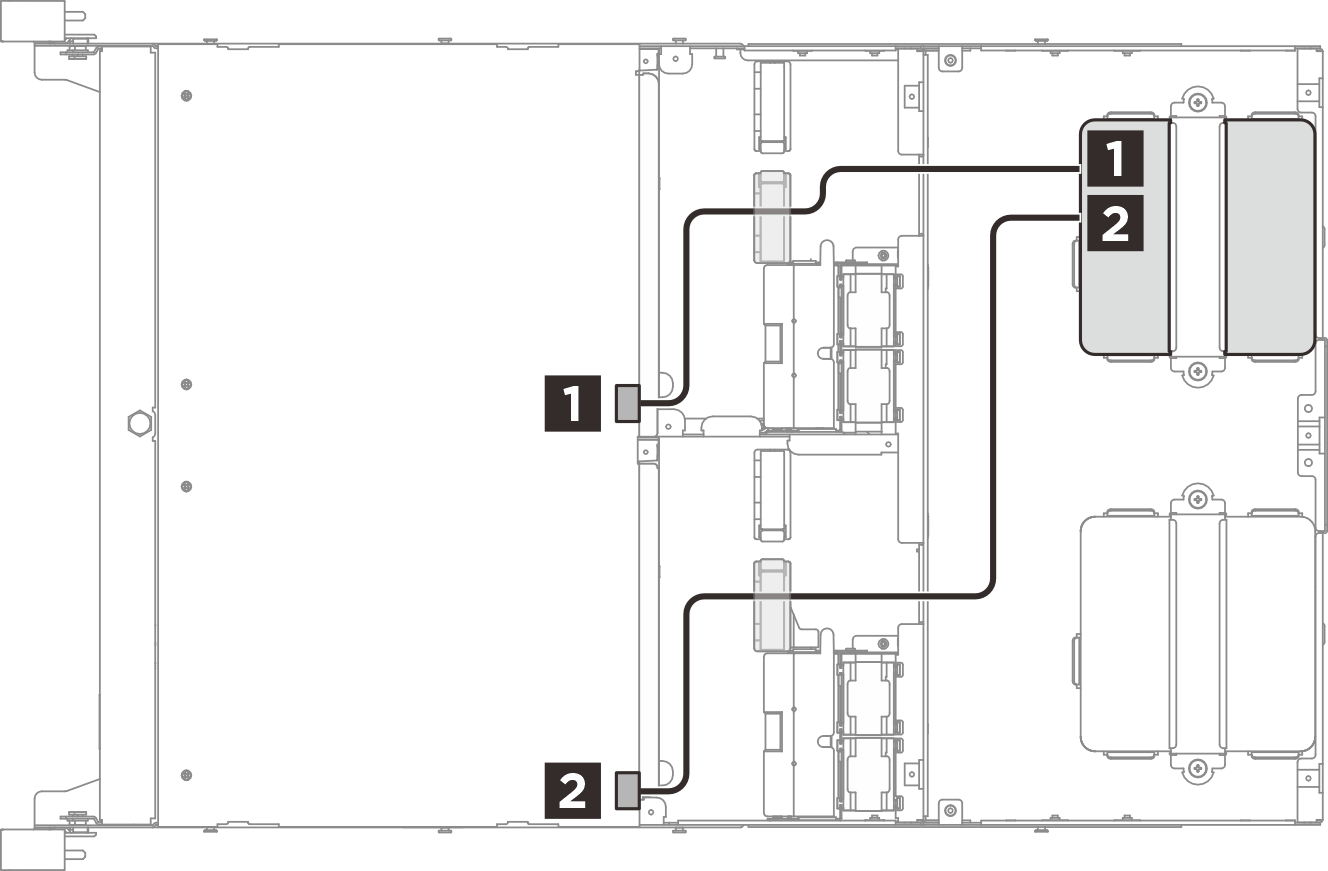

Figure 1. Cheminement des câbles pour l’adaptateur d’alimentation du boîtier 1U2N  | Figure 2. Cheminement des câbles pour l’adaptateur d’alimentation du boîtier 1U2N  |
| Câble | De : Nœud | Vers : Adaptateur d’alimentation 1 |
|---|---|---|
| 1 | Connecteur d’alimentation 1 –Baie 1 | Connecteurs d’alimentation (adaptateur d’alimentation 1) |
| 2 | Connecteur d’alimentation 1 –Baie 2 |
| Câble | De : Nœud | Vers : Adaptateur d’alimentation 2 |
|---|---|---|
| 1 | Connecteur d’alimentation 2 –Baie 1 | Connecteurs d’alimentation (adaptateur d’alimentation 2) |
| 2 | Connecteur d’alimentation 2 –Baie 2 |
Cheminement des câbles pour l’adaptateur d’alimentation du boîtier 1U3N
| Adaptateur d’alimentation 1 | Adaptateur d’alimentation 2 |
|---|---|

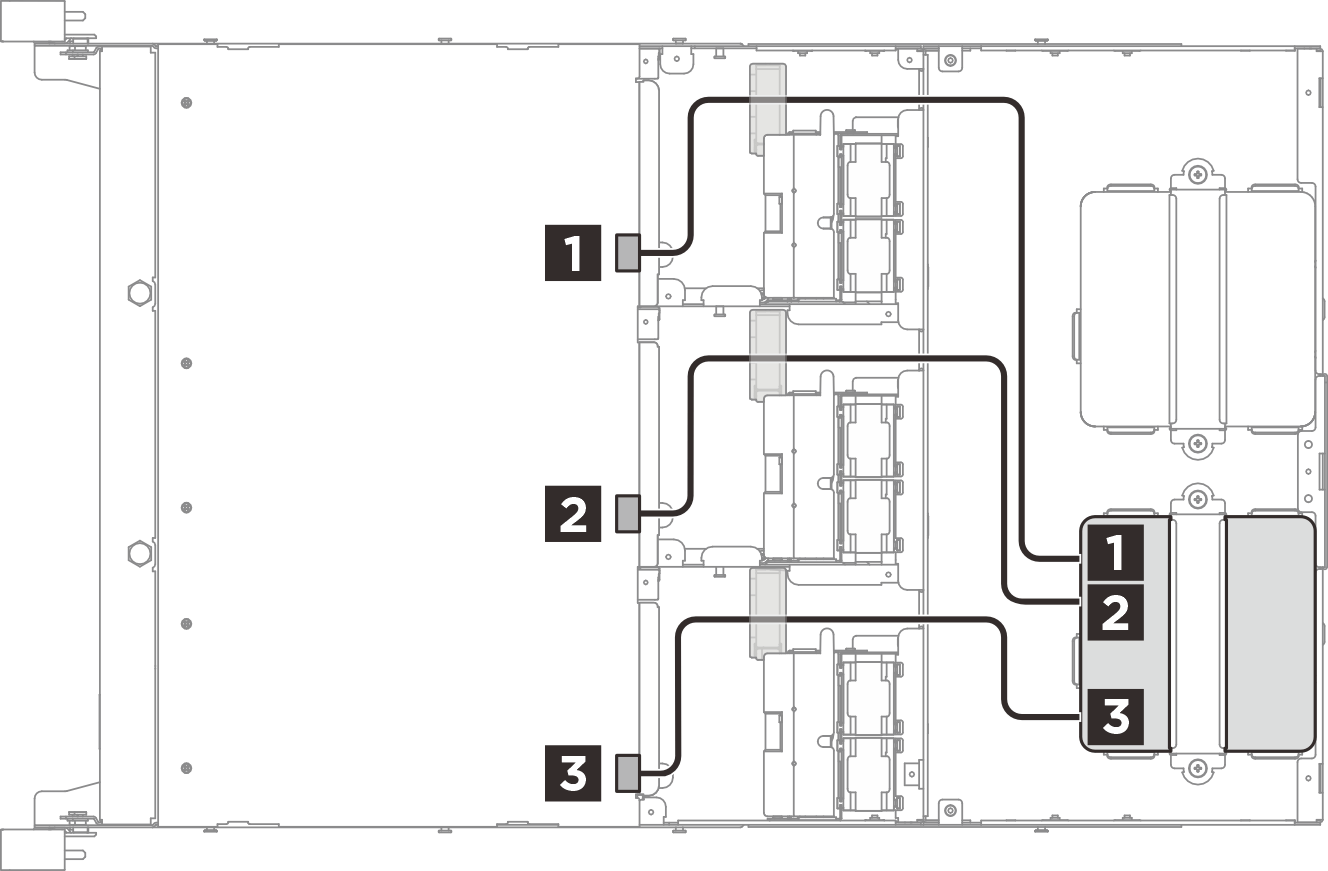

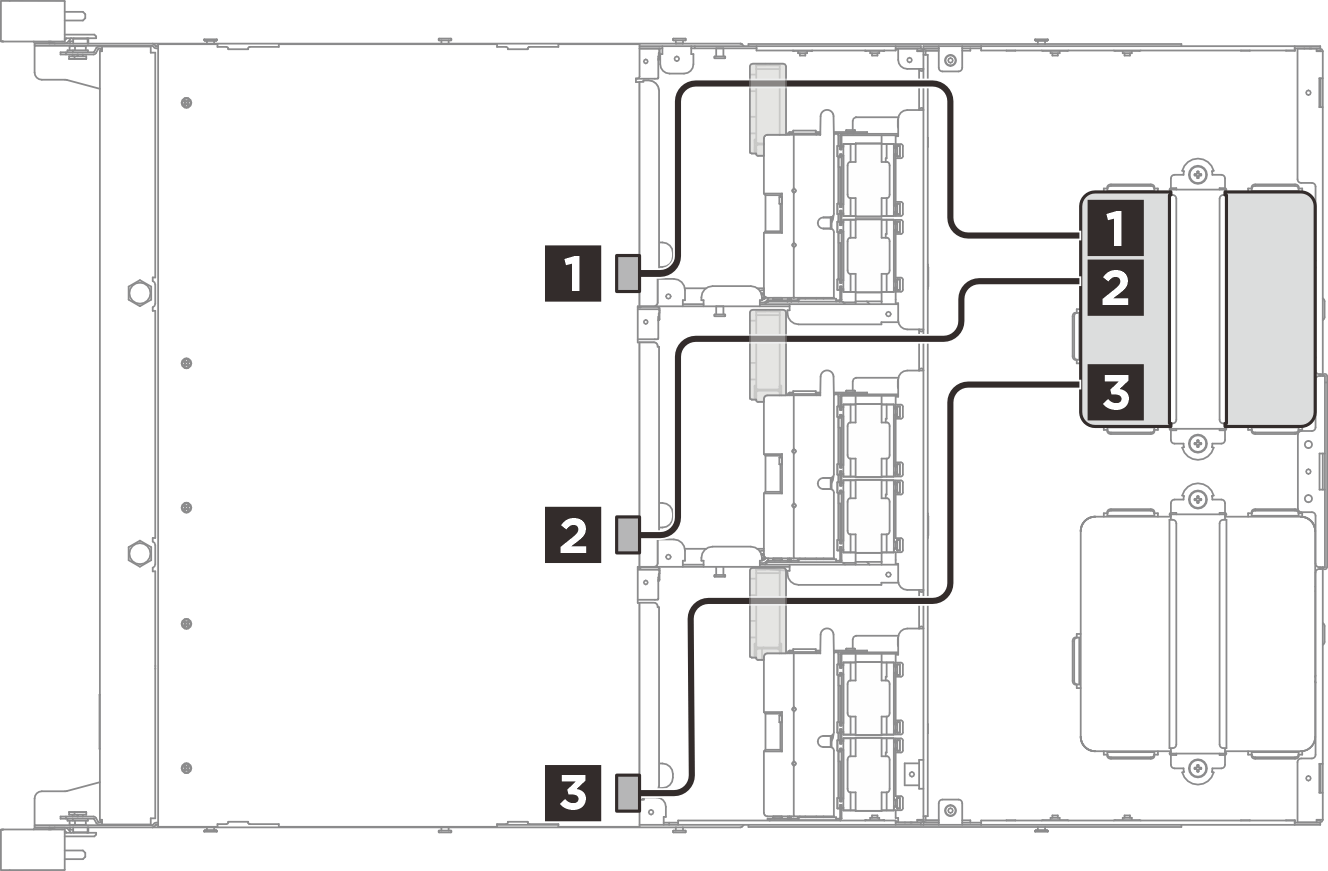

Figure 3. Cheminement des câbles pour l’adaptateur d’alimentation du boîtier 1U3N  | Figure 4. Cheminement des câbles pour l’adaptateur d’alimentation du boîtier 1U2N  |
| Câble | De : Nœud | Vers : Adaptateur d’alimentation 1 |
|---|---|---|
| 1 | Connecteur d’alimentation 1 –Baie 1 | Connecteurs d’alimentation (adaptateur d’alimentation 1) |
| 2 | Connecteur d’alimentation 1 –Baie 2 | |
| 3 | Connecteur d’alimentation 1 –Baie 3 |
| Câble | De : Nœud | Vers : Adaptateur d’alimentation 2 |
|---|---|---|
| 1 | Connecteur d’alimentation 2 –Baie 1 | Connecteurs d’alimentation (adaptateur d’alimentation 2) |
| 2 | Connecteur d’alimentation 2 –Baie 2 | |
| 3 | Connecteur d’alimentation 2 –Baie 3 |
