Kabelführung für Gehäusenetzteil
In diesem Abschnitt erfahren Sie, wie die Kabelführung für das Gehäusenetzteil funktioniert.
Anmerkung
Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die Kabelführungen und Kabelklemmen geführt werden.
Kabelführung für 1U2N Netzteil
| Netzteil 1 | Netzteil 2 |
|---|---|

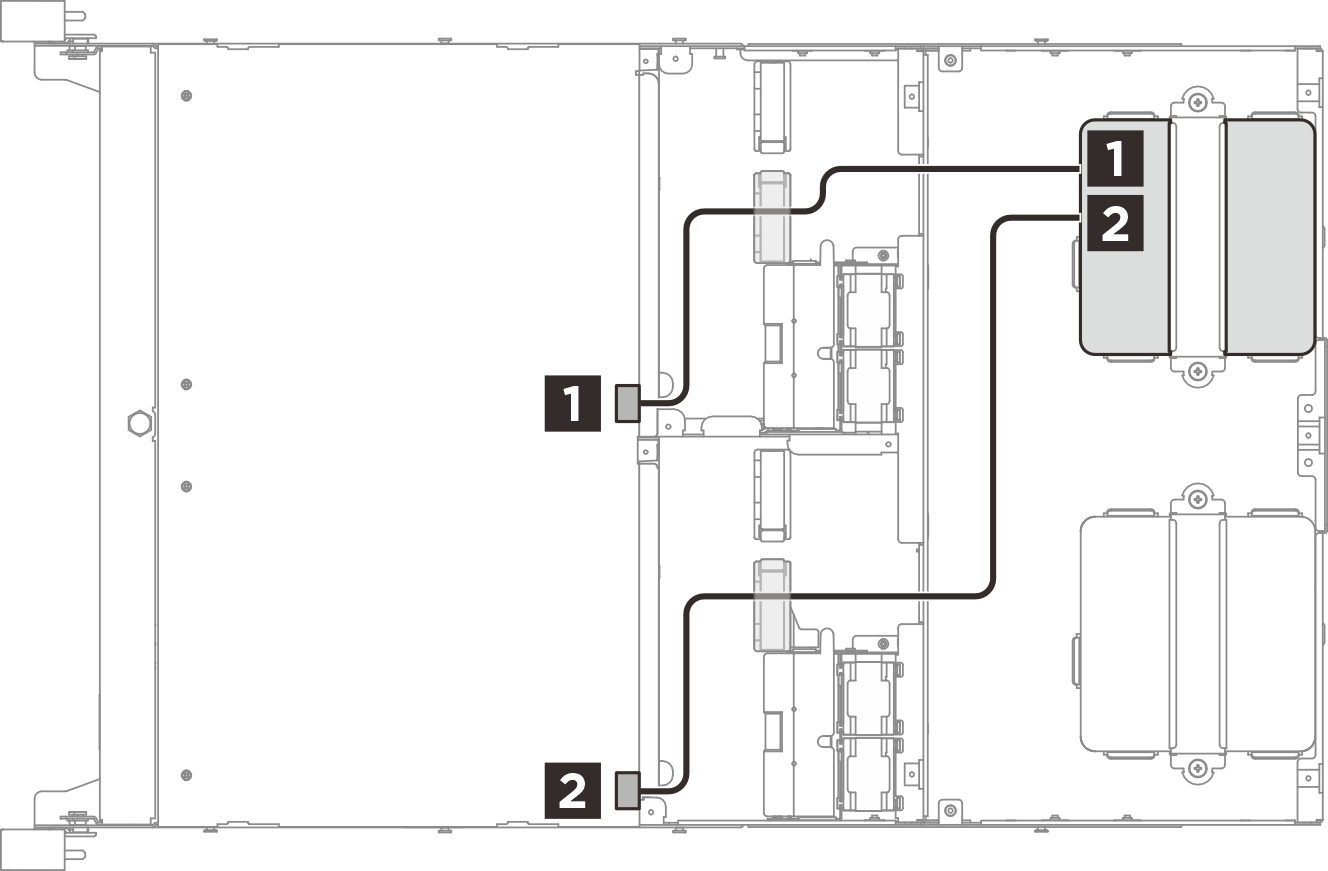

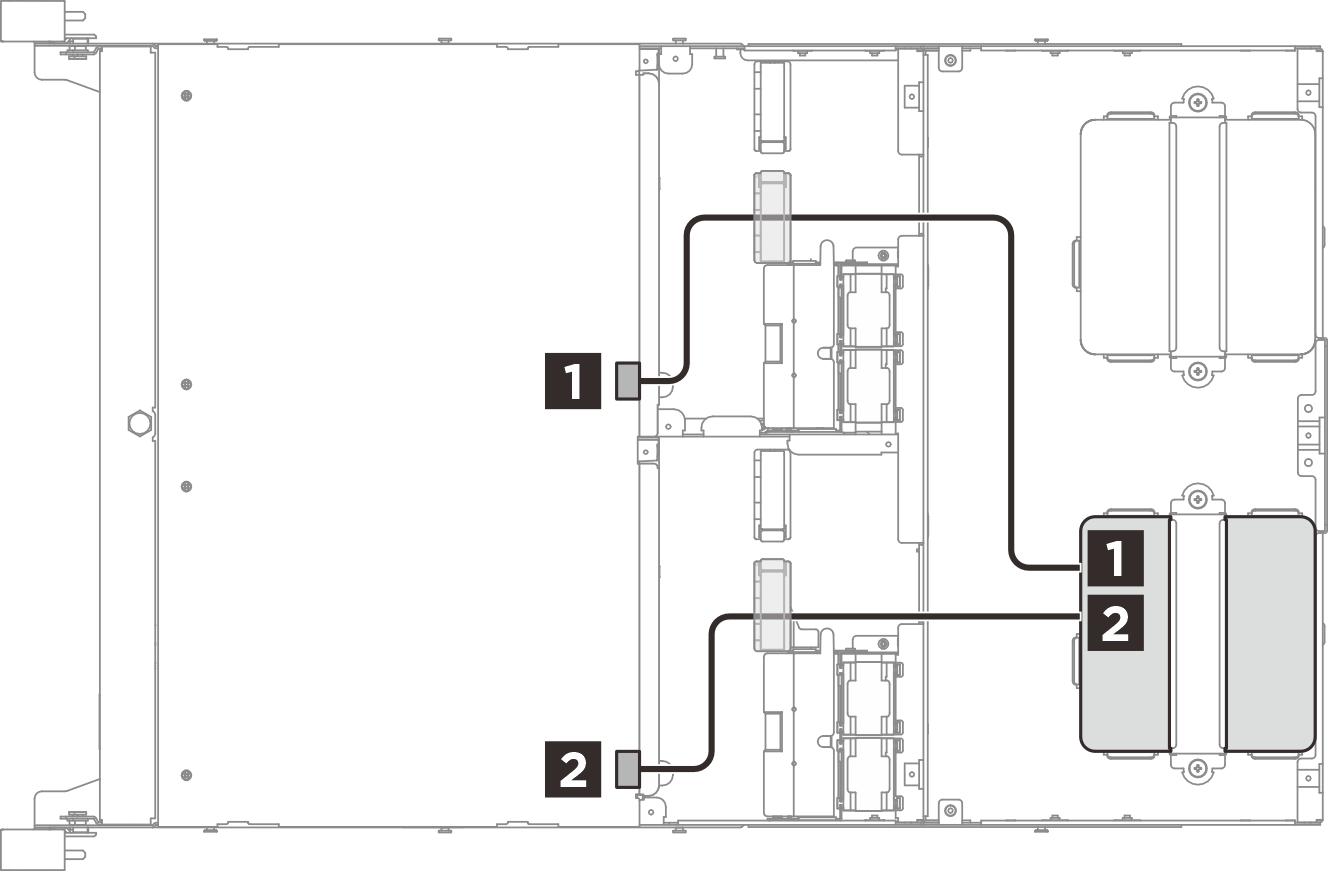

Abbildung 1. Kabelführung für 1U2N Netzteil  | Abbildung 2. Kabelführung für 1U2N Netzteil  |
| Kabel | Von: Knoten | Bis: Netzteil 1 |
|---|---|---|
| 1 | Netzteilanschluss 1 –Position 1 | Netzteilanschlüsse (Netzteil 1) |
| 2 | Netzteilanschluss 1 –Position 2 |
| Kabel | Von: Knoten | Bis: Netzteil 2 |
|---|---|---|
| 1 | Netzteilanschluss 2 –Position 1 | Netzteilanschlüsse (Netzteil 2) |
| 2 | Netzteilanschluss 2 –Position 2 |
Kabelführung für 1U3N Netzteil
| Netzteil 1 | Netzteil 2 |
|---|---|

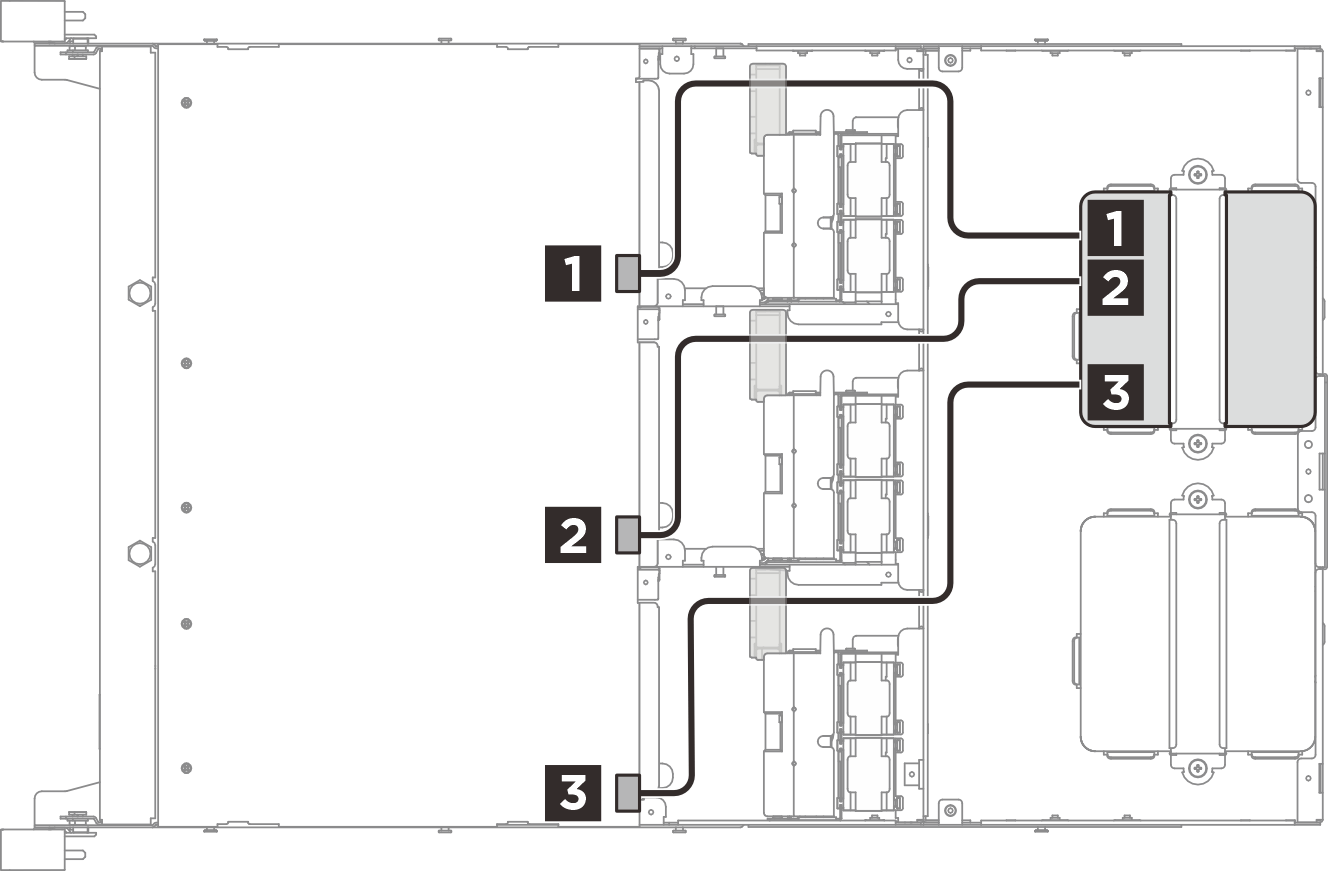

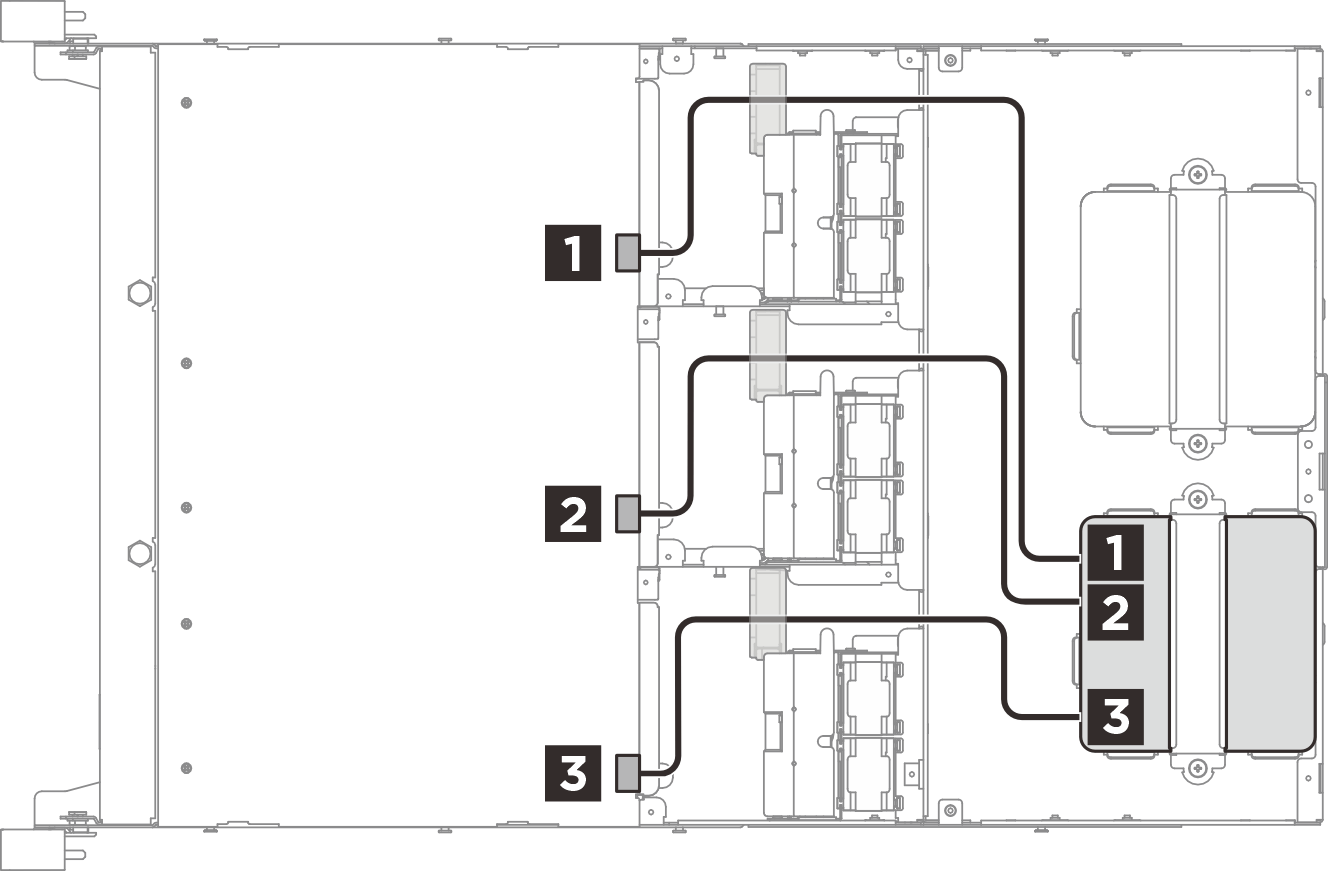

Abbildung 3. Kabelführung für 1U3N Netzteil  | Abbildung 4. Kabelführung für 1U2N Netzteil  |
| Kabel | Von: Knoten | Bis: Netzteil 1 |
|---|---|---|
| 1 | Netzteilanschluss 1 –Position 1 | Netzteilanschlüsse (Netzteil 1) |
| 2 | Netzteilanschluss 1 –Position 2 | |
| 3 | Netzteilanschluss 1 –Position 3 |
| Kabel | Von: Knoten | Bis: Netzteil 2 |
|---|---|---|
| 1 | Netzteilanschluss 2 –Position 1 | Netzteilanschlüsse (Netzteil 2) |
| 2 | Netzteilanschluss 2 –Position 2 | |
| 3 | Netzteilanschluss 2 –Position 3 |
